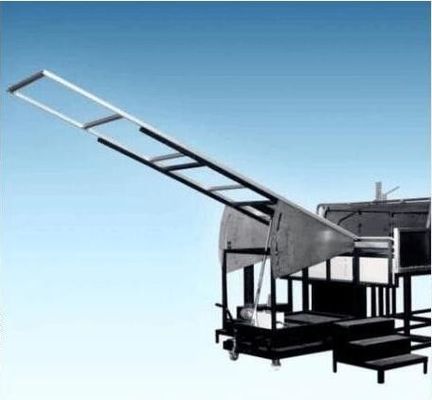

Bahan Bangunan Alat Uji Mudah Terbakar Solar Cell Flammability Testing

Solar Cell Flammable Testing Equipment memenuhi standar UL 1730 ASTM E108

Perkenalan produk

Solar Cell Spread dari Flame & Burning Brand Test Machine didasarkan pada desain dan pengembangan UL 1730, IEC 61730-2. Adalah untuk mensimulasikan kondisi nyata untuk menilai atap dan komponen kinerja instrumen yang tahan api, dalam spesimen A1.82m, b 2.4m dan c 3.9m untuk mengevaluasi tingkat A ~ C. Juga dapat digunakan dalam kinerja komponen photovoltaic tahan api yang digunakan dalam tes ini.

Standar

UL 1730: deteksi asap unit multi-keluarga dan kamar hotel individu
monitor: deteksi sinyal listrik dari debu rumah;
UL 790: metode standar uji kebakaran untuk bahan penutup atap;
ASTM E108-04: metode standar uji kebakaran untuk bahan penutup atap;
NFPA 256: uji kebakaran dek atap.
IEC 61730-2 Lampiran b: tes kebakaran pada modul PV.

Karakteristik peralatan

Bagian struktural
1. Bahan penutup atap kayu lapis, dimensi: 1.300 (w) X1.000 (d) x120 (h), hingga
pasang sampel uji;
2. Papan uji yang tidak mudah terbakar, dipasang pada akhir pengujian, dapat menghentikan pengujian
panel marah;
3. papan kontrol kipas stainless steel, sudut uji dapat disesuaikan,
ukuran: 1.440 (l) x 940 (h) mm;
4. Digunakan untuk mendukung pengujian braket rangka utama, baja tahan korosi, dimensi: 1.020 (l) x 1.000 (d) x 1.473 (h) mm;
5. Perakitan pelat yang tidak mudah terbakar, dipasang di depan bingkai untuk mensimulasikan
atap dan cornice, ekstensi api dari burner ke spesimen,
dimensi: 330 (w) x 2.130 (d) x 584 (h) mm;
6. Laju aliran udara untuk panel uji: 19 ± 8 km / jam (5,5 M / detik), dan konfigurasikan
monitor anemometer;
7. Pipa ventilasi terpisah, dapat diekstraksi dari luar udara laboratorium;
8. Honeycomb filter dipasang di saluran udara, dipasang inlet panduan gas inlet;
9. Saluran ventilasi dilengkapi dengan panel penyesuaian kemiringan untuk menyesuaikan arah aliran udara;
10. Pipa ventilasi terpasang ke Panduan, dapat meningkatkan kecepatan untuk memastikan aliran udara uji pasokan dari gangguan luar, pelat panduan terbuat dari stainless steel, lokasi tidak berubah dengan tekanan angin;
11. Bahan saluran untuk stainless steel, tahan korosi dan tahan panas, ukuran: 2.130 (w) x 762 (h) x 3.000 (l) mm;
12. Kipas 220V, 50HZ, daya tiga fase, dilengkapi dengan sistem terbalik dapat secara otomatis menyesuaikan kecepatan angin, aliran minimum untuk 300m3 / mnt;
13. Inverter kecepatan variabel tak terbatas, dapat disesuaikan 0-100%;

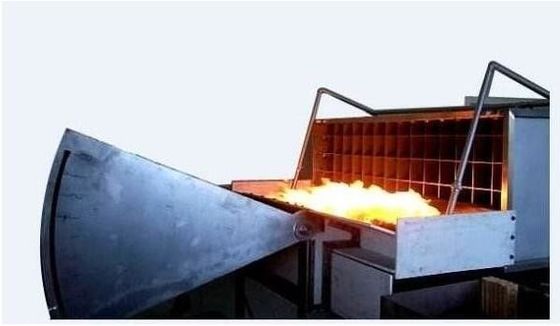

14. Pembakar gas (untuk Shi Huo yang terputus-putus, penyebaran api dan api terbang), 1,12m, 60,3mm, bergerak di sisi uji memiliki celah 12,7mm (w) * 0,91m (panjang);
15. Pembakar gas dapat menghasilkan 22.000 Btu / min (387 kWh), dan menurut a, b, c tiga tingkat pembakaran, katup kontrol gas presisi tinggi yang mengendalikan aliran gas,
16. Termokopel burner teratas dipasang 58.7mm, 888 ± dapat menguji 28 ºC;
17. Sistem pengapian otomatis, memastikan keamanan kinerja pengujian, pengontrol aliran massa 1.8kVp pengapian elektroda adalah tekanan minimum sesuai dengan standar yang berbeda, kontrol laju aliran gas, Kelas A dan B: 21.000 ~ 22.000 Btu / mnt (369 ~ 387 kWh ) selama 10 menit, Kelas C: 18.000 ~ 19.000 Btu / mnt (316 ~ 334 kWh) 4 menit;
18. Sistem kontrol suhu-Kelas A dan B: 760 ± 28ºC (1400 ± 50ºF) -21.000 ~ 22.000 Btu / min-Kelas C: 704 ± 28 c (1300 ± 50ºF) -18.000 ~ 19.000 Btu / min
19. Alat pengukur tekanan presisi tinggi dan katup pengatur tekanan mengontrol tekanan gas;
1) -Setiap transfer ke gas di burner perlu mengikuti metode pengujian dan kontrol yang berbeda;
2) -LNG: menggunakan MFM dapat secara akurat mengukur aliran (flow control valve control);
3) -LPG: laju aliran udara menggunakan sistem inverter: test deck pada 19 ± 8 km / jam (5,5M / detik);
20. Bahan penopang mesh logam, palet bisa diputar, sehingga pembakaran penuh
bahan;

Bagian tes

1. Sistem kontrol komputer dari perangkat lunak kontrol khusus Amerika Serikat untuk percobaan Labview, integrasi 10.2 "LCD scree;
2. Sistem akuisisi data, bahasa pemrograman LabView digunakan untuk memprogram, kartu akuisisi data yang ditawarkan NI Amerika Serikat
3. Sistem akuisisi data terdiri dari bagian-bagian berikut:
① modul input termokopel 16-bit
② Modul input konversi 16 bit / d
③ Modul input / output data
④ modul output konversi 12 bit a / d
Plane backplane 4 dan 8 slot
⑥Labview modules
⑦Labview / modul jaringan Ethernet
4. Sistem pengujian merek, pembakar gas, api menelan bahan pembakaran, pembakar gas 880 ± 10ºC suhu dapat disesuaikan.

Hasil standar

1. Standar umum untuk penyebaran api
① Setiap bagian dari bahan penutup atap (komponen atau Panel) dari dek uji dalam nyala api atau partikel yang bercahaya,
②Dapat meluncur melalui, membelah, bahan penutup atap melengkung, seperti dek atap terbuka,
③ Peringkat keselamatan kebakaran A: rentang nyala api adalah 1,82M,
Tingkat keselamatan kebakaran B: rentang nyala api adalah 2,4M,
Keamanan kebakaran Peringkat C: area penyebaran api adalah 3,9M,
Diukur dari tepi sampel nyala api,

2. Standar umum untuk pembakaran atap
① Setiap bagian atau komponen Panel dari dek uji terbakar atau jatuh,
② Bagian dari dek atap atau bagian dari Panel dalam struktur atap atau komponen dalam bentuk partikel bercahaya menghilang,
③ Lanjutkan dengan komponen atau panel pembakaran
