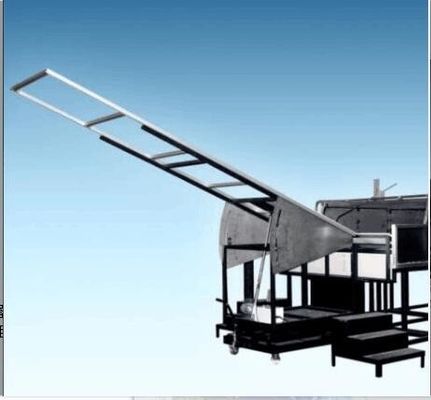

Bahan Bangunan Flammability Tester UL790 Alat Uji Kebakaran dari Penutup Atap

Alat Uji Mudah Terbakar, Alat Uji Kebakaran UL 790 dari Penutup Atap

Pengenalan instrumen

Sistem uji pembakaran atap adalah instrumen untuk mensimulasikan kondisi nyata untuk menilai ketahanan api atap dan komponen. Di bawah ini adalah tingkat A1.82m, B 2.4m dan C 3.9m hingga kelas A ~ C untuk mengevaluasi sampel. Pada saat yang sama, ini dapat diterapkan pada pengujian retardansi nyala komponen sel fotovoltaik.

Parameter teknik

ASTM E 108 Uji mudah terbakar dari bahan pelapis atap
UL790 Uji mudah terbakar dari bahan pelapis atap
NFPA 256 Uji mudah terbakar dari bahan pelapis atap
IEC 61730-2 Perakitan sel fotovoltaik, Lampiran A, uji proteksi kebakaran, perambatan api

Fitur utama

Sebuah. Bahan atap plywood, ukuran: 1300 (W) x 1000 (D) x 120 (H), digunakan untuk pemasangan sampel uji.

b. Papan tes yang tidak mudah terbakar yang dipasang di ujung papan tes dapat mencegah bumerang dari bawah papan tes.

c. Papan berbentuk kipas stainless steel dapat menyesuaikan sudut uji, ukurannya adalah: 1440 (L) x 940 (H) mm.

d. Kerangka utama digunakan untuk mendukung uji pendukung dan merupakan struktur baja tahan korosi, ukurannya adalah: 1020 (L) x 1000 (D) x 1473 (H) mm.

e. Rakitan papan tidak mudah terbakar yang dipasang di ujung depan rangka disimulasikan atap dan cornice dan api dari burner untuk memperpanjang sampel, ukurannya: 330 (W) x 2130 (D) x 584 (H) mm.

f. Laju aliran udara panel uji adalah 19 + 8 km / jam (5,5 m / detik) dan mengonfigurasi pemantauan anemometer.

g. Pipa konvulsi independen dapat mengekstraksi udara dari luar laboratorium.

h. Saluran udara dilengkapi dengan filter sarang lebah dan saluran masuk gas untuk memasang daun pemandu.

saya. Lembar turbulensi yang dapat disesuaikan dalam saluran yang memperkuat kecepatan angin dan mengurangi turbulensi. Stainless steel tidak akan mengubah posisi dengan perubahan tekanan angin.

j. Bahan saluran udara terbuat dari stainless steel dengan anti korosi dan tahan suhu tinggi, ukurannya adalah: 2130 (W) x 762 (H) x 3000 (L) mm.

k. Kipas adalah 220V, 50HZ, dan tiga fase. Kecepatan angin dapat diatur secara otomatis dengan sistem mundur. Laju aliran minimum adalah 300m3 / mnt.

l. Reverser memiliki fungsi kecepatan variabel tak terbatas, yang dapat menyesuaikan fungsi antara 0-100%.

m. Pembakar gas (untuk api intermiten, perambatan nyala, dan uji terbang merek) dengan panjang 1,12M, diameter 60,3mm dan di sisi panel uji memiliki lebar 12,7mm, celah panjang 0,91M.

n. Kompor gas dapat menghasilkan 22000Btu / min (387kWh) dan dapat secara otomatis menyesuaikan laju aliran gas sesuai dengan tiga jenis nilai pembakaran A, B dan C.

Hai. Sistem pengapian otomatis memastikan keamanan pengujian. Dan tekanan tinggi minimum elektroda pengapian adalah 1,8kVp mass flow meter, yang mengontrol laju aliran gas sesuai dengan standar yang berbeda. Kelas A & B: 21000 ~ 22000 Btu / min (369 ~ 387 kWh) 10 menit, Kelas C: 18000 ~ 19000 Btu / min (316 ~ 334 kWh) 4 menit.

hal. Sistem akuisisi data ditulis dalam bahasa program LabView. Dan papan akuisisi data disediakan untuk perusahaan NI Amerika Serikat.

q. Sistem akuisisi data terdiri dari bagian-bagian berikut:

① Modul Input Termokopel 16 bit

② modul input konversi modul 16 bit

③ Modul input dan output data

④ modul output konversi modul 12 bit

⑤ 4 dan 8 melalui pelat belakang

⑥ Modul waktu labview

⑦ Modul waktu Labview / Ethernet

r. Sistem komputer

s. Sistem uji Merek menyediakan pembakar gas dengan api yang mampu menelan bahan bakar dan suhu pembakar gas dapat disesuaikan hingga 880 ± 10 C

t. Mesh logam dapat menopang material dan baki dapat diputar untuk memfasilitasi pembakaran material secara penuh.
