Ruang Uji Api Kawat IEC60331-21

Standar

IEC 60331-21

Pengujian kabel listrik pada kondisi kebakaran - Integritas sirkit - Bagian 21: Prosedur dan persyaratan - Kabel tegangan pengenal sampai dengan dan termasuk 0,6/1,0 kV

Spesifikasi

2. Prinsip desain mesin uji pembakaran integritas kabel dan kabel:

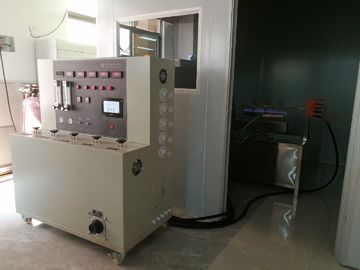

Penguji api integritas kabel dan kabel dibagi menjadi tiga bagian: kotak pembakaran, kerangka pembakaran, dan kotak kontrol, yang semuanya dapat dipindahkan secara individual.Setiap perangkat dilengkapi dengan roda di bagian bawah untuk memudahkan pergerakan dan sanitasi.Perangkat yang digunakan untuk kabel dan kabel yang memerlukan integritas saluran saat menggunakan nyala api dengan suhu tidak kurang dari 750 ° C (kontrol keluaran panas) untuk uji kebakaran individu

Parameter teknis mesin uji pembakaran integritas kabel dan saluran kabel:

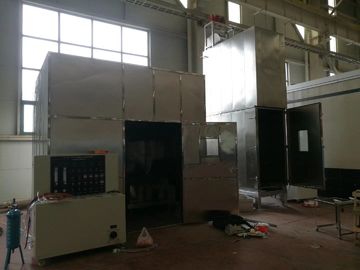

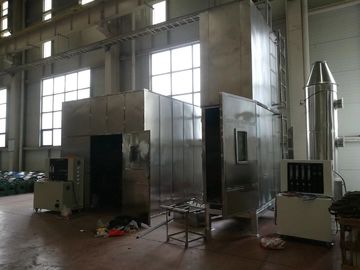

1. Desain ruang bakar

Itu dipasang pada braket besi sudut dengan bahan yang sesuai untuk membentuk seluruh ruang bakar kubik.

Ruang bakar: dimensi dalam: 3M x 3M x 3M total 27 meter kubik.

Dapat berupa struktur dinding bata atau struktur pelat baja, dipilih oleh pelanggan

2. Tempat sampel: Sampel terdiri dari dua atau tiga penyangga cincin logam dengan diameter dalam kira-kira 150 mm.

3. Perangkat pembakaran:

(1) Blowtorch: Pembakar gas propana dengan panjang nominal 500 mm dan lebar 15 mm untuk nosel dengan mixer venturi.

(2) Pengukur aliran: pengukur aliran udara: 80L / mnt, pengukur aliran propana: 5L / mnt

(3) Komposisi sistem kontrol obor las: katup pengatur tekanan, penyala piezoelektrik, perangkat flameout, termokopel kontrol suhu,

Sumber gas (milik perusahaan Anda), perangkat pengapian, pipa gas, flow meter, venturi mixer,

Obor, katup bola, saluran udara, botol udara terkompresi (milik perusahaan Anda)

(4) Timer: 0~99.99s/m/h dapat diatur secara sewenang-wenang

(5) Perangkat pengapian: untuk pengapian otomatis

(6) Pengontrol suhu: terdiri dari dua bagian pemantauan suhu,

Kisaran suhu: 0 ~ 1000 ° C dapat diatur secara sewenang-wenang.

4. Beban garis:

(1) Trafo uji: 3000VA tiga (2) Tegangan uji: AC1000V

(3) Uji arus: 3A

Kamar Uji Api Kawat IEC60331-21.pdf

Apa itu uji api dan mengapa itu penting?
Apa itu Pengujian Api?Pengujian api bermaksud untuk memahami pengaruh nyala api langsung pada bahan atau produk.Perusahaan dapat menganalisis pengaruhnya terhadap pengkabelan atau kabel, bahan bangunan atau perabotan.
