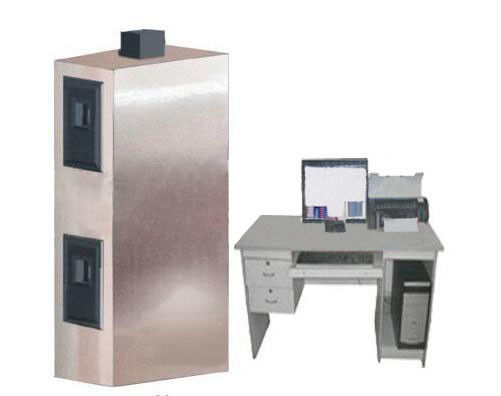

Kabel UL 1666 Dipasang Secara Vertikal di Mesin Uji Api Poros
Standar Pengujian
UL1666,ANSI/ASTM D 5207 & UL 1581, ANSI/ASTM D 5025
UL1666<<Uji ketinggian rambat api dari kabel listrik dan serat optik yang dipasang secara vertikal di poros>>
Parameter
1. Pengukur tekanan tipe-U: tekanan ruang pengukur dipertahankan pada 0-12PA;
2. Hygrometer: mengukur suhu dan kelembaban ruang;
3. Struktur ruangan: struktur keseluruhan dinding beton dengan batu bata, lapisan pertama adalah 1,22M, lapisan kedua adalah 3,66M, atas adalah 2,24M.Dimensi eksternal: 7.12M tinggi x1.3M lebar x2.5M panjang;
4. Struktur dinding adalah kepadatan 106lb / ft3 (1698kd / m3) beton, konduktivitas termal (k) pada 21,1 untuk 0,38Btu (0,055W / mk);
5. Lapisan pertama dan kedua dengan berat biasa komposisi semen setebal 203mm. Atap terbuat dari dinding untuk memastikan kekencangannya;
6. Lubang ukur pada lapisan kedua harus berada di atas lubang vertikal dari lubang ukur lapisan pertama (305mm x 610mm), masing-masing lubang berjarak 203mm di belakang kotak dan 102mm dari samping kotak.
Perangkat pengapian
1. Pipa baja 1/2 inci, siku pipa 1/2 inci dan cakram pendispersi pengapian baja dipasang, dan pengukur aliran propana dipasang di tempat di mana gas disuntikkan.
2. Kipas: Pasang kipas buang dan anemometer di outlet kotak uji.
3. Sumber pembakaran: Gas yang dipasok ke penyala harus propana tingkat CP dan panas per kaki kubik adalah 2500 Btu.
4. Exhaust fan dan pipa konveyor: Pipa konveyor baja dipasang di tengah bagian atas kotak uji.Exhaust fan terhubung ke pipa konveyor.
6. Instrumen uji suhu dan aliran: Delapan termokopel selubung nikel tipe 28 khusus ditempatkan di tangki kedua, satu termokopel ditempatkan di tangki pertama, dan termokopel selubung nikel tipe 28 khusus ditempatkan di lantai pertama.Bagian tengah langit-langit memanjang 1 ± 1 / 16 (25,4 ± 1,6 mm) tegak lurus terhadap langit-langit dan termokopel diuji sebelum suhu ruang uji ditentukan.
7. Probe kecepatan angin dua arah ditempatkan di tengah horizontal dan vertikal dari slot pertama, dan probe pengukur kecepatan dihubungkan ke pengukur tekanan elektronik untuk mendapatkan tekanan diferensial.
8. Instrumen akuisisi data: PLC dan komputer digunakan.Sistem akuisisi data digital mengumpulkan dan mencatat kecepatan udara di lubang masuk dan suhu termokopel lubang lapisan kedua setiap 5 detik dan menampilkan kurva.
Apa saja jenis-jenisnya?pemasangan kabel?
Kabel terutama digunakan untuk membawa sinyal listrik dan telekomunikasi.Ada berbagai jenis kabel, termasuk kabel twisted pair, kabel koaksial, kabel multikonduktor dan kabel serat optik.Kabel twisted pair memiliki dua kabel yang dipilin satu sama lain dan terutama digunakan untuk membawa sinyal.
