SL - T812 Terminal Tarik Tester Untuk Mendeteksi Tarik Keluar Berbagai Macam Terminal Harness

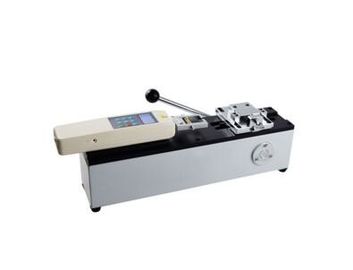

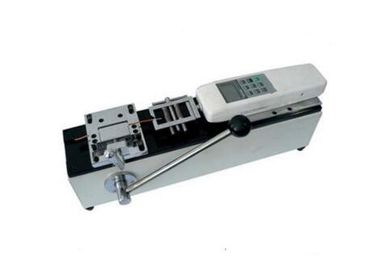

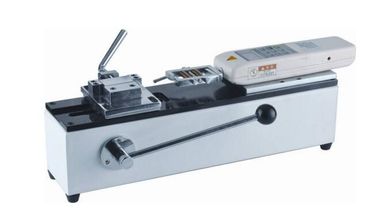

SL-T812 Terminal Pull Tester

Menggunakan
Tester ketegangan terminal adalah peralatan pengujian yang dikembangkan oleh perusahaan kami untuk kawat harness dan industri elektronik.
Dirancang untuk mendeteksi gaya tarik dari berbagai terminal harness. NK yang dapat Dikonfigurasi, pengukur push-pull HF, dan perlengkapan khusus
Instrumen ini memiliki karakteristik peralatan kompak, kontrol akurat, akurasi pengukuran tinggi, penjepitan sampel yang mudah digunakan dan operasi sederhana, dan merupakan peralatan yang ideal untuk produsen kawat harness untuk memastikan kualitas produk.

Fitur
Instalasi horizontal.
Operasi manual, operasi sederhana dan stabil.
Mesin dapat dipasang di atas meja untuk membuat rak lebih stabil.

Parameter teknik
Volume: 450 mm x 260 mm x 160 mm.

Stroke yang efektif: 50mm.
Beban yang dinilai: 500N. (Bisa juga dikonfigurasi dengan 1000N)
Berat bersih: 10.6Kg.

Uji proses operasi
1. Tempatkan bagian kawat dari setiap terminal harness di ujung penjepit kiri, dan putar pegangan untuk menjepit bagian kawat (terminal harness telah ditekan).
2. Tempatkan ujung terminal harness ke klem penjepit kanan dan putar pegangan untuk menjaga ujung terminal harness terjebak di tengah.
3. Gunakan tombol M4 Allen untuk menyelaraskan pusat klem kiri ke pusat klem kanan.
4. Jika seri HF (digital display push-pull force meter) digunakan untuk mendorong dan menarik timing, hidupkan daya, dan tunggu hingga layar LCD menunjukkan nol.
5. Jika waktu tarikan-tarik dari seri NK (pengukur gaya pengukur pointer) dipasang, tekan tombol sakelar untuk mengembalikan jari ke posisi nol.
6. Putar pegangan tubuh untuk memindahkan klem kiri ke kiri dan klem kanan untuk menjepit terminal.
