ISO 8124-4 Alu alloy Impact Head dari Swing Elements tanpa Accelerometer

ISO 8124-4 Impact Head dari elemen swing (tanpa Accelerometer)

Informasi produk

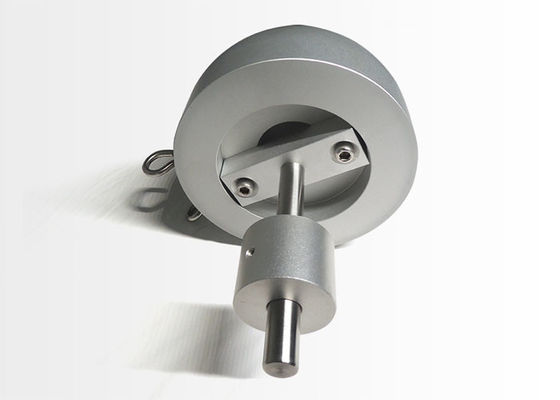

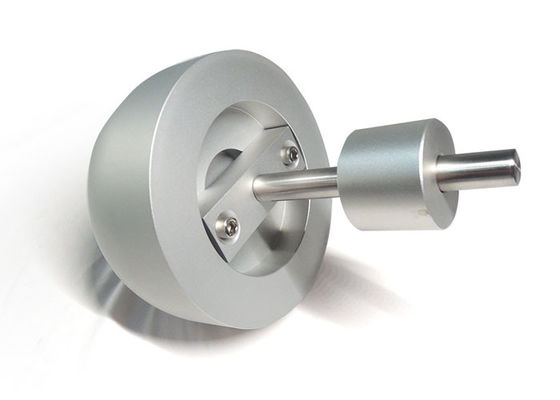

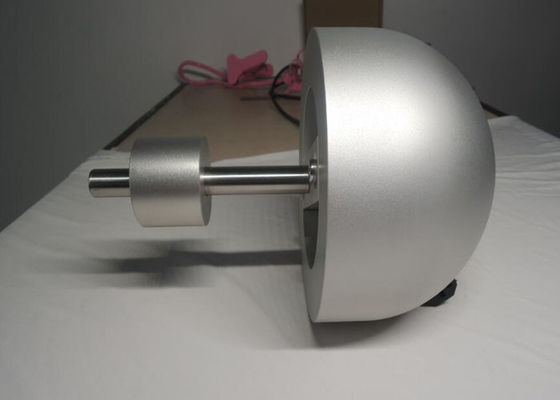

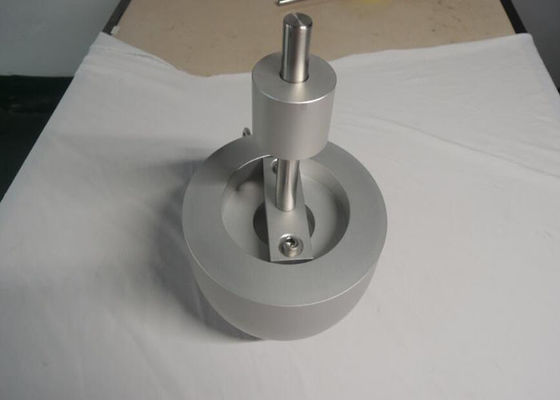

Massa uji, terdiri dari bola aluminium atau setengah bola dengan jari-jari 80 mm ± 3 mm, dan massa total
(termasuk akselerometer) sebesar 4,6 kg ± 0,05 kg.Bagian yang terkena benturan antara permukaan yang terkena dan
accelerometer harus homogen dan bebas dari rongga.Kabel yang terhubung ke akselerometer harus:
ditempatkan sedemikian rupa sehingga efek pada massa massa uji diminimalkan

Standar Tes
ISO8124-4 6.4.1

Prosedur

Rakit dan pasang elemen ayun yang akan diuji sesuai dengan instruksi pabrik.
Tangguhkan ayunan dengan alat suspensi yang telah disediakan dengan ayunan dan maksimal
ketinggian yang diizinkan ini.Jika tali atau kabel adalah sarana suspensi, mereka mungkin perlu diregangkan
untuk memungkinkan perjalanan yang mulus saat ayunan dilepaskan selama pengujian.Jika perlu, terapkan beban, misalnya,
5 kg ke ujung setiap tali atau kabel dan biarkan selama 6 jam atau sampai tali atau kabel telah diluruskan.
Sesuaikan semua bagian set-up sehingga rantai suspensi untuk massa uji sejajar dengan sarana:
suspensi untuk elemen ayunan.
Tangguhkan dan sesuaikan massa uji sehingga titik kontak elemen ayun dan pusat pengujian
massa berada pada bidang horizontal yang sama dengan pusat gravitasi massa uji.Pastikan bahwa rantai untuk pengujian
massa tidak terpuntir dan massa uji tergantung pada garis vertikal.
Tempelkan tanda indeks pada sisi elemen ayun yang ditopang oleh rantai, tali, kabel atau lainnya
elemen suspensi non-kaku.Tanda indeks mungkin ada di bagian mana pun dari anggota yang ditangguhkan yaitu
tepat di bawah titik pivot dalam posisi istirahat gantung bebas.
Elemen ayun yang ditopang oleh rantai, tali, kabel atau elemen penahan tidak kaku lainnya harus:
dinaikkan sepanjang busur perjalanan mereka sampai proyeksi pandangan samping dari garis lurus melalui titik pivot dan indeks
tanda membentuk sudut 60° ± 1° dengan vertikal.Setelah anggota yang ditangguhkan diangkat ke posisi uji,
beberapa kelengkungan akan dihasilkan dalam elemen suspensi.Sesuaikan posisi anggota yang ditangguhkan ke
tentukan kelengkungan yang memberikan lintasan yang stabil.
