BIFMA 5.1 Alat Uji Mebel Alat Uji Daya Tahan Sandaran

BIFMA 5.1 Furniture Testing Equipment Backrest Durability Testing Machine

Mesin ini untuk mengevaluasi kemampuan kursi untuk menahan tekanan dan keausan kelelahan yang disebabkan oleh gaya ke belakang di sandaran kursi.

Parameter teknik

i.seat dan kembali uji statis / daya tahan,

ii.lihat tes statik tepi depan

iii.Pertanian uji statis ke atas & ke bawah,

iv.Petar ke samping uji statik

v.legs forward / menyampingkan uji statik

uji dampak vi.back

uji dampak vii.seat

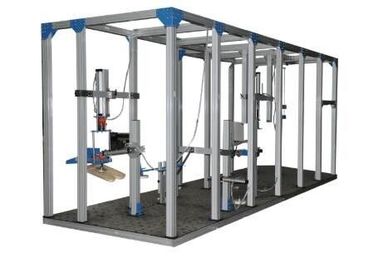

1. Mesin bingkai ukuran: (2700 × 1990 × 2300) mm, aluminium ekstrusi

2. Bekalankuasa: fase tunggal, AC220V

3. Mempunyai6stesenujianiaitu:

I. Kursi dan kembali statis / daya tahan & tester tepi depan tepi statis

Sebuah. Pneumatic cylinder dengan load cell capacity 1000N (horizontal) & 2000N (vertikal)

b. 1 silinder horizontal & 1 silinder vertikal

c. Mekanisme - beban vertikal yang ditentukan diterapkan pertama ke kursi dan beban dipertahankan ketika beban horizontal diterapkan. Gaya harus dipertahankan selama 10 ± 2s atau 2 ± 1 s (adjuastable). Ini merupakan siklus.

d. Arah beban disesuaikan (90 ° ke sandaran kursi)

e. Ketinggian disesuaikan

f. Loading pad - melengkung ke silinder dan dapat berputar bebas

- Seat loading pad - melekat pada silinder vertikal (lihat lampiran)

- Back loading pad-terhubung ke silinder horisontal (lihat lampiran)

g. Electrontic presetermined counter (EPC) - 6 digit counter untuk menggerakkan silinder hingga 200.000 siklus

h. Udara kompresi: ± 6kg / m²

saya. Pemrograman PLC & kode keamanan tersedia

j. Fasa tunggal AC 220V

k. Kecepatan: disesuaikan (10-20 siklus / menit)

II. Tes statis lengan ke atas & ke bawah

Sebuah. Terdiri dari 2 silinder. Kedua silinder dapat diatur ke:

- Posisi vertikal dengan jarak horisontal yang dapat disesuaikan (hingga 1m) - untuk menerapkan gaya ke bawah vertikal (hingga 900 N) pada sandaran lengan dan untuk mengangkat kursi dari platform.

b. Ketinggian disesuaikan hingga 1m.

c. Memuat pad yang melekat pada silinder: dilepas, diameter 100mm, ketebalan 50 mm, jari-jari bulat radius 12mm & permukaan rata.

d. 3 mode operasi:

- Mode 1: hanya mengoperasikan silinder pertama (untuk kursi dengan sandaran tangan satu sisi)

- Mode 2: mengoperasikan hanya silinder 2 (untuk kursi dengan sandaran tangan satu sisi)

- Mode 3: mengoperasikan kedua silinder secara bersamaan

e. Siklus yang dibutuhkan: 10 kali

f. Gaya harus dipertahankan selama 10 ± 2 detik.

AKU AKU AKU. Sandaran tangan menyamping uji beban statis

Sebuah. Terdiri dari silinder horisontal yang memiliki 2 bantalan (100mm diameter) fixd pada arah yang berlawanan (lihat lampiran).

b. Silinder tetap pada pos vertikal dan tinggi disesuaikan (500-1000mm)

c. Majelis silinder dan pad pemuatan dapat dipasang di antara 2 sandaran tangan (min.distance 400mm) sehingga gaya sideway (max.900N) dapat diterapkan ke sandaran lengan secara bersamaan melalui pemuatan pad.

g. Diperlukan siklus: 10 kali

h. Gaya harus dipertahankan selama 10 ± 2 detik.

IV. Kaki maju / tester statis ke samping

Sebuah. Terdiri dari 1 silinder yang dapat diatur ke posisi horizontal dan vertikal.

b. Load cell: kapasitas 1000N

c. Ketinggian disesuaikan hingga 1m

d. Memuat pad yang melekat pada silinder: diameter 100mm, ketebalan 50mm, jari-jari bulat radius 12mm & permukaan rata.

e. Aplikasi force: 10 kali, dipertahankan untuk 10 ± 2s.

V. Back / arm impact tester

Sebuah. Impact hammer

- Menggantung dan berputar pendulum palu untuk jatuh bebas

- Tinggi dapat disesuaikan (300-1000mm)

- Konstruksi -memilih lampiran

b. Skala pengukuran tinggi

- berdiri di lantai & seluler

- jangkauan: 1,5 m

c. Tikar karet

- Ukuran: 1,5 × 1,5 × 0,002 m

- Kekerasan: (85 ± 10) IRHD sesuai dengan ISO 7619-2: 2010, diuji oleh laboratorium terakreditasi

VI. Seat impact tester

Sebuah. Silinder pneumatik

- untuk menahan, melepaskan dan menaikkan penabrak

- Tinggi: Ketinggian disesuaikan hingga 2m dari lantai

- Melekat pada penabrak dan memungkinkan penabrak jatuh bebas pada permukaan uji pada ketinggian hingga 300 mm (dapat disesuaikan)

b. Impactor - lihat lampiran

saya. Kursi dan kembali uji statis / daya tahan, (BS EN 1728: 2012, klausul6.4 & 6.17)

ii. Uji statis tepi kursi depan (BS EN 1728: 2012, klausul6.5)

iii.Armrest tes statis ke atas & ke bawah, (BS EN 1728: 2012, klausul 6.11 & 6.13)

iv.Arm menyampingkan uji statik (BS EN 1728: 2012, klausul6.10)

v.Ketat maju / miring uji statis (BS EN 1728: 2012, klausul6.15 & 6.16)

vi.Hasil uji benturan (BS EN 1728: 2012, klausul6.25)

vii Uji dampak gempa (BS EN 1728: 2012, klausul6.24)

Sebuah. Stopper ketebalan 12mm

b. Portable arm sideways tester - untuk banyak tempat duduk

- silinder tambahan yang terpasang dengan diameter 100 mm dan 1 pad pemuatan yang terpisah 100mm

- Kedua bantalan pemuatan harus dipasang pada batang baja (panjang 2 m) dengan arah berlawanan.

- Jarak antara 2 pemuatan pad disesuaikan sepanjang batang.

- Penerapan gaya ke sandaran tangan tidak akan terhalangi oleh batang.

c. Mempunyai port I / O pada panel kontrol bagikemudahanintegrasisistem.

d. Program PLC kodbeserta kode keamanan dibekalkan

Spesifikasi

Standar Pengujian

• ANSI / BIFMA X5.1-2011 10 Tilt Mechanism Test - Cycl ic
• ANSI / BIFMA X5.1-2011 15 Tes Ketahanan Backrest - Cyclic - Type I
• ANSI / BIFMA X5.1-2011 16 Uji Ketahanan Backrest - Cyclic - Type II dan Type III
