5% Akurasi ASTM E1623 Kalorimeter Skala Menengah

Kalorimeter Skala Menengah ASTM E1623

1. Pengenalan Produk

Kalorimeter Skala Menengah, digunakan untuk mengukur karakteristik pembakaran sampel yang dipaparkan secara vertikal pada sumber radiasi tertentu

2. Parameter teknis

• 2.1 Peralatan tersebut mencakup pelat pancaran, braket pemasangan sampel, sistem pengumpulan gas buang dan pengumpulan gas sampel, sistem analisis dan pemrosesan data gas, dan sistem pasokan gas;
• 2.2 Braket pemasangan panel bercahaya dilas dengan tabung persegi 50*50mm, dan permukaannya dilapisi dengan lapisan hitam, yang secara efektif dapat meningkatkan masa pakai.Tabung persegi dapat didinginkan dengan air pendingin untuk mencegah deformasi termal;
• 2.3 Pelat radiasi terdiri dari pelat keramik tahan suhu tinggi, dan permukaannya dapat membentuk sumber radiasi infra merah bebas api, dan intensitasnya tidak kurang dari 50kw/m2;
• 2.4 Ukuran satu piringan keramik adalah 95*158mm, 4 buah berupa modul, total 27 modul berupa sumber radiasi dengan ukuran 1524*1330mm;
• 2.5 Dilengkapi dengan pilot burner, yang dinyalakan dengan alat penyalaan percikan listrik;
• 2.6 Masing-masing 3 modul dilengkapi secara individual dengan alat peniup, alat kontrol gas alam, dan mixer Venturi;
• 2.7 Braket pemasangan sampel dilas dengan baja karbon, yang dapat menahan suhu tinggi dan secara stabil mendukung sampel dengan ketebalan hingga 152mm;
• 2.8 Braket pemasangan sampel dipasang pada troli, dan sampel uji dapat dengan cepat diposisikan dan dilepas dengan rel di tanah;
• 2.9 Dilengkapi dengan alat penimbangan, akurasinya serendah 1g;
• 2.10 Dilengkapi dengan penutup pelindung berpendingin air untuk melindungi sampel dari suhu permukaan kurang dari 100°C sebelum terkena radiasi, dan dapat dipindahkan dari penutup pelindung berpendingin air dalam waktu 2 detik melalui perangkat pneumatik;
• 2.11 Dilengkapi dengan pirometer untuk mengukur suhu permukaan pelat radiasi, dengan akurasi serendah 1℃;
• 2.12 Penyala kawat pemanas listrik, dipasang di bagian bawah dan atas sampel, digunakan untuk menyalakan sampel uji;
• 2.13 Pengukur aliran panas berpendingin air Schmidt-Boelter, rentang pengukuran 0-50kw/m2, akurasi ±3%;
• 2.14 Panel kalibrasi aliran panas, terbuat dari pelat penutup asam silikat 740kg/m3, ukuran 1000*1000*12.7mm, 5x5 total 25 lubang kalibrasi disusun di permukaan, digunakan untuk mengkalibrasi panas radiasi;

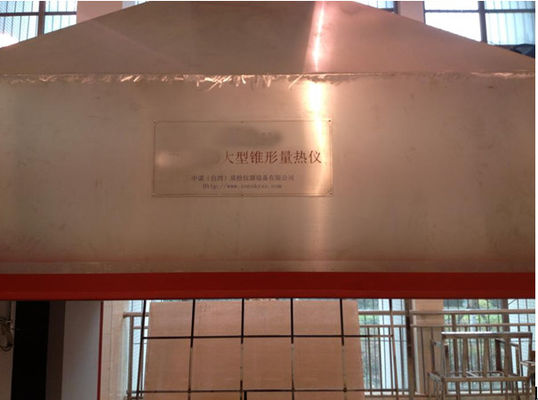

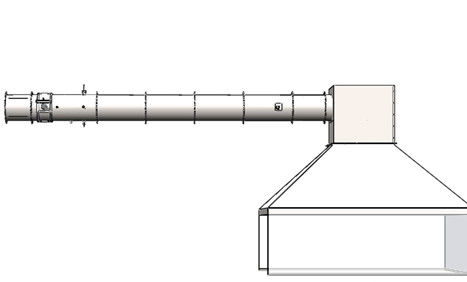

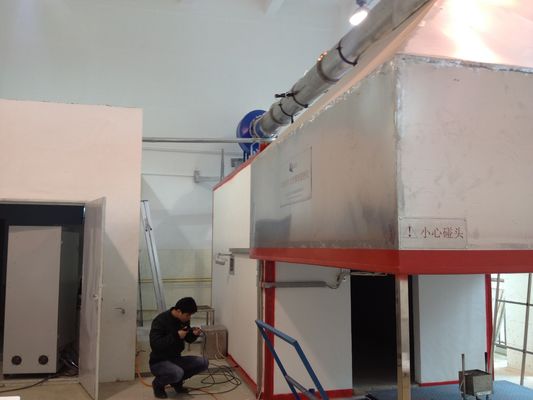

• 2.15 Pengumpul gas buang berbentuk kerucut dipasang langsung di atas meja penimbangan dan sampel.Ukuran bawahnya adalah 2440mm*2440mm dan tingginya 1000mm.Bagian atas pengumpul gas buang berbentuk persegi berukuran 900mm*900mm*900mm.*Pelat baja 900mm dipasang di kotak atas untuk membentuk homomixer gas buang;
• 2.16 Panjang terpendek dari pipa knalpot baja tahan karat tidak kurang dari 5000 mm, diameter 400 mm, dan kedua ujungnya dilengkapi dengan alat pencampur gas buang;
• 2.17 Sistem pembuangan asap memiliki kapasitas yang cukup untuk mengumpulkan semua gas buang yang dihasilkan dalam uji pembakaran, volume pembuangan kipas dapat disesuaikan secara terus menerus, dan kapasitas pembuangan asap tidak kurang dari 8000m3/jam;
• 2.18 Kipas buang adalah kipas sentrifugal, tangki bagian dalam terbuat dari baja tahan karat, suhunya tidak kurang dari 300 derajat, dan kipas konversi frekuensi digunakan untuk mengatur kecepatan;

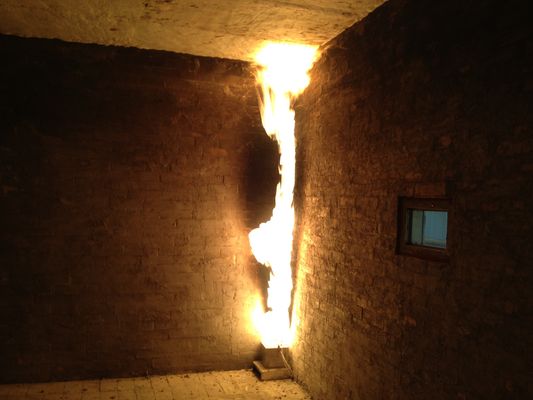

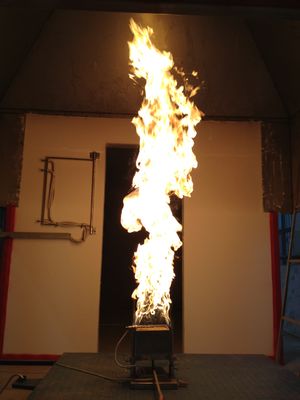

• 2.19 Pengapian pembakar kotak pasir mengadopsi metode penyalaan permukaan, dan tidak menggunakan penyalaan percikan dan metode penyalaan lainnya dengan tingkat keberhasilan penyalaan yang rendah.
• 2.20 Pengontrol aliran massa yang diimpor, kisarannya 0g/s-7g/s, akurasi pembacaan tidak kurang dari 1,5%, dan daya keluaran maksimum adalah 300KW;
• 2.21 Sebuah pipa dengan panjang 500 mm memiliki tiga termokopel internal, dan posisi pemasangan termokopel setidaknya berjarak 400 mm dari kolektor;
• 2.22 Pipa dengan panjang 2155mm di area pengukuran komprehensif dilengkapi dengan probe tekanan, tiga termokopel, dan perangkat probe pengambilan sampel gas;
• 2.23 Sistem pengambilan sampel gas buang, yang terdiri dari filter jelaga, perangkap dingin, kolom pengering, pompa dan pengatur cairan limbah, harus mampu memastikan pengumpulan sampel gas buang dan pembuangan cairan limbah secara efektif;
• 2.24 Pompa diafragma impor, laju aliran: 33L/mnt, vakum: 700 ㎜Hg, tekanan: 2,5 bar;
• 2.25 Kepala filter filter jelaga American PARKER terbuat dari PTFE padat, dengan bahan filter PTFE 0,5um di dalamnya;
• 2.26 Kepala filter filter kelembapan terbuat dari PTFE padat, dan cairan bagian bawah dapat dialirkan melalui perangkap;
• 2.27 Kondensor tipe kompresor, kapasitas pendinginan 320KJ/jam, stabilitas titik embun 0,1 derajat, perubahan statis titik embun 0,1K, tingkat perlindungan IP20;
• 2.28 Rotameter impor dengan kisaran 0-1L/menit.
• 2.29 Tiga termokopel OMEGA, semuanya merupakan termokopel tipe K berinsulasi lapis baja berdiameter 0,5 mm.Kontak harus ditempatkan pada busur lingkaran dengan radius (87±5) mm dari sumbu, dengan sudut termasuk 120°;
• 2.30 Dua set probe dua arah dihubungkan dengan sensor tekanan impor dengan kisaran setidaknya (0-100) Pa dan akurasi ±2Pa.Waktu respons 90% keluaran sensor tekanan paling banyak 1 detik;
• 2.31 Probe pengambilan sampel gas dihubungkan dengan pengatur gas dan penganalisis gas masuk O2 dan CO2.Keakuratan penganalisis oksigen adalah 0,02%, dan waktu respons tidak lebih dari 12 detik;
• 2.32 Alat penganalisis oksigen yang diimpor harus berjenis paramagnetik dan dapat mengukur setidaknya 16%-21%(V/V) 02. Waktu respons alat penganalisis oksigen tidak boleh melebihi 12 detik.Dalam waktu 30 menit, penyimpangan dan kebisingan alat analisa Tidak lebih dari 100×10-6.Output penganalisis ke sistem akuisisi data harus memiliki resolusi maksimum 100×10-6;
• 2.33 Alat analisa karbon dioksida yang diimpor harus berjenis IR dan dapat mengukur CO2 dengan konsentrasi minimal 0%-10%, dan linearitas alat analisa tersebut harus minimal 1% dari skala penuh.Waktu respons penganalisis tidak boleh melebihi 12 detik.Output penganalisis ke sistem akuisisi data harus memiliki resolusi maksimum 100×10-6;
• 2.34 Sistem redaman optik adalah jenis lampu pijar, yang dipasang pada pipa samping pipa pembuangan asap dengan sambungan fleksibel dan mencakup perangkat berikut:
• 2.35 Lampu tersebut merupakan lampu pijar dan digunakan pada suhu warna (2900±100)K.Catu daya adalah arus searah yang stabil, dan kisaran fluktuasi arus berada dalam ±0,5% (termasuk suhu, stabilitas jangka pendek dan jangka panjang);
• 2.36 Sistem lensa, digunakan untuk memusatkan cahaya menjadi berkas paralel dengan diameter minimal 20mm.Lubang pemancar cahaya pada fotosel harus ditempatkan pada titik fokus lensa di depannya, dan diameternya (d) harus bergantung pada panjang fokus (f) lensa sehingga d/f kurang dari 0,04 ;
• 2.37 Detektor dan probe fotodioda silikon yang diimpor, ruang deteksi fotolistrik memiliki stabilitas linier 0,1%, rentang pengukuran 10-bit, respons distribusi spektral fotodioda silikon konsisten dengan CIE (kurva iluminasi), fungsi standar V(γ) dapat Dicapai di akurasi minimal ±5%;
• 2.38 Waktu respons 90% dari sistem atenuasi optik tidak boleh melebihi 3 detik;
• 2.39 Sistem akuisisi data (digunakan untuk mencatat data secara otomatis), untuk O2 dan CO2, akurasinya minimal 100×10-6 (0,01%), untuk pengukuran suhu, akurasinya 0,5℃, untuk semua instrumen lainnya, instrumen penuh -nilai keluaran skala 0,1% dari 0,1 detik untuk waktu.Mengadopsi modul akuisisi Taiwan Advantech;
• 2.40 Sistem akuisisi data mencatat dan menyimpan nilai relevan berikut setidaknya setiap 3 detik:
• Waktu;
• Laju aliran massa gas propana yang melewati burner, mg/s;
• Perbedaan tekanan dari probe dua arah, Pa;
• Konsentrasi O2, (V oksigen/V udara)%;
• Konsentrasi CO2, (V karbon dioksida/V udara)%;
• Nilai suhu tiga titik dari area pengukuran komprehensif, K.
• 2.41 Perangkat lunak pengujian standar, termasuk berbagai kalibrasi sensor, kalibrasi sistem, dan antarmuka perangkat lunak untuk petunjuk teknis.
• Apa kalorimeter yang digunakan?
• Kalorimeter digunakan untukmengukur volume dan panas yang dihasilkan selama selang waktu tertentu.Aliran dialirkan melalui tangki yang sebagian berisi air yang kapasitas termal dan beratnya telah diketahui sebelum percobaan dimulai.
