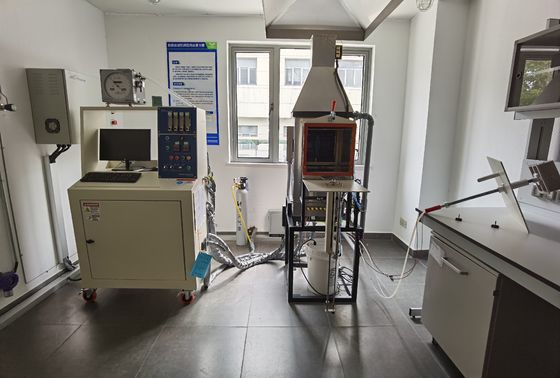

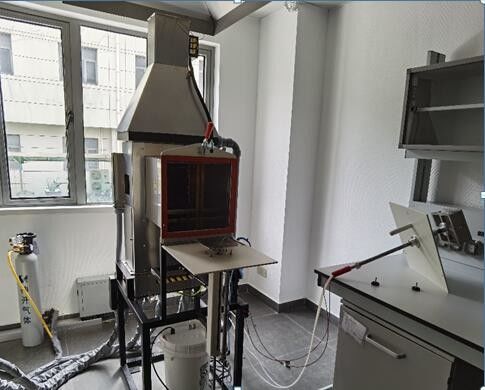

Ruang Pembakaran ASTM E906 FAA Untuk Bahan Pesawat Terbang

Ruang Pembakaran ASTM E906 FAA Untuk Bahan Pesawat Terbang

Ruang Pembakaran ASTM E906 FAA Untuk Bahan Pesawat Terbang
ASTM E906 FAA Combustion Chamber For Aircraft Materials
Ruang Pembakaran ASTM E906 FAA Untuk Bahan Pesawat Terbang
Detail produk:
Tempat asal: Cina
Nama merek: SKYLINE
Sertifikasi: CE
Nomor model: SL833
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: 1 unit
Harga: negotiated
Kemasan rincian: kasus kayu lapis
Waktu pengiriman: 10 hari kerja
Syarat-syarat pembayaran: T / T, L / C, Western Union, MoneyGram
Menyediakan kemampuan: 1 unit / bulan
Kontak
Detil Deskripsi produk
Penguji Tingkat untuk Pelepasan Panas: Menguji Bahan Penerbangan Standar: ASTM E906, Buku Pegangan Uji Kebakaran Bahan Pesawat FAA, Bab 5
sumber radiasi panas: 4 batang pemanas Glowbars Suhu Sekitar: 10 hingga 35
Dimensi: 760mm (L) x 1850mm x (T) x 850mm (D) Berat: 218kg
Cahaya Tinggi:

Ruang Pembakaran ASTM E906

,

Ruang Pembakaran FAA

,

Penguji Pembakaran FAA

Buku Pegangan Uji Kebakaran Bahan Pesawat FAA, Bab 5 Penguji untuk Laju Pelepasan Panas



Penguji Tingkat Pelepasan Panas OSU.pdf

Ⅰ..(pengantar)

Penguji ini digunakan untuk memaparkan material kabin interior pesawat pada fluks panas radiasi insiden sebesar 35 kW/m2. Ini akan menentukan apakah material tersebut memenuhi persyaratan FAR 25,853[a-1].

Penguji laju pelepasan panas OSU yang disetujui oleh FAA dari Administrasi Penerbangan Federal Amerika Serikat pada awalnya dirancang oleh Smith dari Universitas Negeri Ohio pada tahun 1972, dan kemudian menjadi instrumen uji pembakaran yang ditunjuk FAA untuk menguji laju pelepasan panas bahan Aeronautika.Standar pengujian adalah FAR Bagian 25 Lampiran F Bagian IV, Airbus AITM 2.00.06, Boeing BSS 7322.



Standar

FAR Bagian 25 Lampiran F Bagian IV Metode Uji untuk Menentukan Laju Pelepasan Panas dari Bahan Kabin yang Terkena Panas Radiasi.

Buku Pegangan Uji Kebakaran Bahan Pesawat FAA, Bab 5;

BSS 7322 Ohio State University Kalorimeter Pelepasan Panas, Penetapan STANDAR DUKUNGAN SPESIFIKASI BOEING.

AITM 20006 Airbus Metode Uji Penentuan Pelepasan Panas dan Laju Pelepasan Panas Bahan Pesawat.

Metode Uji Standar ASTM E906 untuk Laju Pelepasan Panas dan Asap Terlihat untuk Bahan dan Produk.





Ⅱ..(Konfigurasi Barang)

A. Unit Utama

1. Unit Utama OSU (1set)

2. Sistem Distribusi Udara (1set)

B. Aksesoris

1. Unit kontrol (1 set)

2. Sistem komputer (1set)



Ⅲ..(Spesifikasi)

A. Unit Utama

1. Unit Utama OSU (1set)

1) Dimensi Peralatan: 760mm (L) x 1850mm x (T) x 850mm (D)

2) Ruang uji

- Sumber panas radiasi dan memastikan bahwa kerapatan fluks panas adalah 35±0,5kW/m2

- Ini akan menentukan apakah material memenuhi persyaratan FAR 25.853

- Empat elemen silikon karbida Tipe LL 508mm kali 16mm dengan resistansi nominal 1,4 Ohm sebagai sumber panas dengan housing stainless steel tahan korosi

- Reflektor yang terbuat dari baja tahan karat terletak di belakang elemen

- Di depan elemen, topeng berbentuk berlian terpotong, terbuat dari baja tahan karat, ini memberikan kerapatan fluks panas yang seragam di atas area yang ditempati oleh sampel vertikal 151 × 151mm

- Trafo ganda 110VAC pada 5.5kVA disediakan untuk kontrol terpisah dari pasangan elemen atas dan bawah

- Rakitan Tongkat untuk menyalakan pilot atas dan pembakar kalibrasi

- Pengontrol daya global ganda untuk kemudahan penyesuaian keseragaman fluks panas

- Pilot atas dan pilot bawah (dengan pengapian percikan) dan pembakar gas metana kalibrasi

- Thermopile untuk pengukuran laju pelepasan panas, dengan lima sambungan termokopel panas di cerobong asap dan lima sambungan termokopel dingin di ruang udara

3) Pemegang spesimen (1set)

- Dua pemegang spesimen

- Setiap pemegang spesimen dibuat dari baja tahan karat

2. Sistem distribusi udara (1 set)

- Suhu udara menjadi 21-24

- Udara pada debit 0,043m3/detik atau lebih

- lubang pelat bundar bermata persegi 0,5 ± 0,1 mm

- terletak di pipa melingkar dengan diameter 38±1mm

- Manifold pasokan udara di dasar bagian piramida harus memiliki 48 lubang ruang yang merata

B. Aksesoris

1. Unit kontrol (1 set)

- Kontrol laju aliran kalibrasi

- Pengapian burner lebih rendah

- Fluks panas kalibrasi: fluksmeter panas kalibrasi adalah dua sensor fluks panas berpendingin air yang disuplai untuk mengukur kerapatan fluks panas di pusat dan setiap sudut

2. Sistem komputer (1 set)

- CPU: Pentium 4 3.0 GHz atau lebih

- RAM: 512MB atau lebih

- HDD: 80GB atau lebih

- Monitor: 17"LCD atau lebih"

- Pencetak: Laser Jet

- Perangkat Lunak: Windows XP atau lebih



IV Karakteristik kinerja:

1. Ruang uji pembakaran baja tahan karat dengan jendela observasi kaca suhu tinggi;
2. Sumber radiasi panas adalah 4 batang pemanas Glowbars, yang dapat memberikan fluks radiasi panas 35KW / M2.
3. Dua pengontrol suhu PID independen digunakan untuk mengontrol suhu pemanasan.
4. Dilengkapi dengan perangkat propulsi sampel pneumatik otomatis dan perangkat pintu pelindung;
5. Dilengkapi dengan pembakar atas dan pembakar bawah yang dapat dipindahkan;
6. Pengukur aliran rotor dapat digunakan untuk mengatur laju aliran gas pembakar atas dan bawah.
7. Dilengkapi dengan perangkat burner kalibrasi tipe-T bergerak dan pengontrol aliran;
8. Pengontrol aliran massa diterapkan ke kalibrasi suhu thermopile secara otomatis.
9. Pengukur aliran panas berpendingin air dilengkapi dengan mode pendinginan untuk mengukur fluks radiasi panas dari permukaan api.
10. Perangkat kontrol suhu udara dapat memberikan suhu konstan dan aliran udara untuk ruang uji.
11. Pengukur aliran orifice digunakan untuk mengukur tekanan aliran yang memasuki wadah uji.
12. Dilengkapi dengan sistem akuisisi data dan perangkat lunak uji standar pelepasan panas.

V.(Perkataan)

1. Garansi: satu tahun

2. Instalasi dan pelatihan oleh insinyur

3. Manual dan manual perangkat lunak

4. Utilitas: disediakan oleh pengguna akhir



VsayakanPersyaratan instalasi

Kondisi instalasi

2.1 Instalasi dalam ruangan, ukuran 760mm * 1850mm * 850mm

2.2 Catu daya: 220V60A;

2.3 Gas: metana, kemurnian 99% atau lebih;

2.4 Gas bantu: suhu konstan dan aliran gas konstan;



Silakan klik tautan di bawah ini untuk meninjau video yang menunjukkan cara memasang spesimen

https://youtu.be/FFNmyXmYtJM



Cara memasang pendorong sampel

https://youtu.be/FqhM6OvhjsE



Apa itu laju pelepasan panas?

Laju Pelepasan Panas (HRR) adalahtingkat di mana api melepaskan energi- ini juga dikenal sebagai kekuatan.HRR diukur dalam satuan Watt (W), yang merupakan satuan Sistem Internasional yang setara dengan satu Joule per detik
