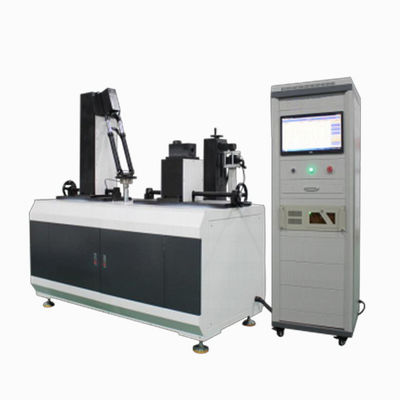

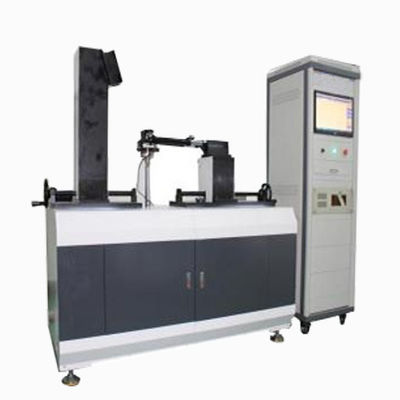

Tester Kelelahan Bending Sepeda / Sepeda Dan Tester Dampak Mundur

EN Standar Sepeda / Sepeda Fork Bending Fatigue Tester dan Backward Impact Tester

Prinsip pengujian

Beban dinamis bolak-balik penuh Fo, di bidang roda dan tegak lurus terhadap sumbu penambah garpu, diterapkan pada perangkat pembawa beban yang diputar pada poros sambungan garpu.Siklus pengujian adalah 100.000 siklus dan nilai gaya pengujian ditunjukkan pada Tabel 9. Frekuensi pengujian maksimum dijelaskan dalam ISO 4210- 3:2014, 4.5.

Jika perpindahan maksimum pada titik penerapan melebihi 20% untuk garpu kaku (40% untuk garpu kejut), pengujian dihentikan.(Lihat ISO 4210- 3:2014, 4.6)

Setelah 100.000 putaran, hentikan pengujian dan periksa dengan hati-hati sampel apakah ada retakan.Jika retakan ditemukan, hentikan pengujian.

Jika, setelah 100.000 kali pengujian, sampel tidak bergeser seperti yang dijelaskan di atas dan, lebih jauh lagi, tidak ada retakan pada sampel, lanjutkan dengan uji tumbukan seperti yang dijelaskan pada 5.4.1 (lihat Tabel 7 untuk ketinggian pendaratan).Setelah palu tumbukan berhenti pada roller, ukur deformasi perpindahan dan periksa dengan cermat sampel apakah ada retakan.

1. Perangkat penahan paksa dipasang di poros

2. Dukungan kaku dengan rakitan garpu

Nilai gaya yang diterapkan

Parameter teknik
