Tempat asal: | Cina |
Nama merek: | Skyline |
Nomor model: | SL-U300-1 |
Kuantitas min Order: | 1 |
---|---|
Harga: | $3000-6000 |
Kemasan rincian: | Kasus kayu lapis |
Waktu pengiriman: | 15 hari kerja |
Syarat-syarat pembayaran: | T/T, L/C, D/A, D/P |
Menyediakan kemampuan: | 20 set per bulan |
Sumbu X: | 100 mm | sumbu Y: | 100 mm |
---|---|---|---|
Pembesaran: | 10x, 20x, 50x, 100x | Kekuatan: | 10/220V(AC).50/60Hz,400W |
Akurasi pengukuran: | (3+L/200)um | ||
Cahaya Tinggi: | Peralatan optik sumbu 100 mm x,Peralatan optik sumbu x dan y |
Aplikasi dan Tujuan Uji

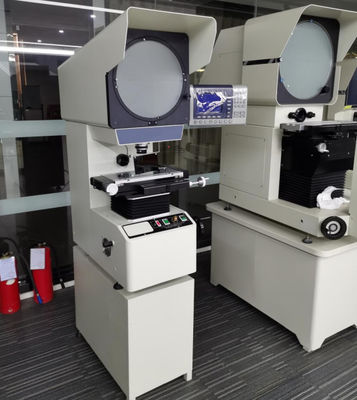

Kualitas sistem optik produk ini sangat baik, gambar lensa objek jelas, dan pembesaran akurat.kesalahan pengukuran kontur kurang dari 0.08%; kesalahan indikasi koordinat pengukuran dapat mencapai (3+L/200) μM; dilengkapi dengan micro-printer khusus dan switch kaki, yang sangat nyaman untuk output data dan pengambilan sampel.Gambar workpiece dapat menjadi gambar tegak penuh atau gambar terbalikProyektor ini menggunakan metode transmisi rel panduan, yang meningkatkan stabilitas dan daya tahan badan pesawat.
Keuntungan
Dibandingkan dengan produk serupa, proyektor pengukuran yang diproduksi oleh perusahaan kami memiliki karakteristik berikut:
1Instrumen ini dapat secara efisien mendeteksi kontur dan bentuk permukaan dari berbagai benda kerja yang kompleks, seperti: templat, bagian stamping, cam, berputar sekrup, gigi,mesin penggiling dan alat lainnya, pisau dan bagian, serta terminal, jam, dan baja Batu dll
2. Ini memiliki berbagai aplikasi yang lebih luas. Ini banyak digunakan dalam mesin, cetakan, meter, elektronik, industri ringan dan industri lainnya.Ini adalah peralatan verifikasi pengukuran yang sangat diperlukan untuk ruang pengukuran dan bengkel produksi.
3Keakuratan pengukuran instrumen: (3+L/200) μm
4Resolusi tampilan digital dari koordinat X dan Y: 0.0005mm
5. Sistem pemrosesan data: DP100 sistem pemrosesan data multifungsi, tampilan Cina penuh dapat melakukan multi-point sampling, koordinat rotasi, titik, garis, jarak,Output data deteksi sudut RS-232, dapat menampilkan grafik pengukuran.
6. Ia mengadopsi 45 ° sudut turbin dan rod pusaran untuk mengangkat.
Parameter Teknis
150*50mm, 200*100mm, 300*150mm dapat dipilih
Model | SL-U300-1 | ||||
Meja Kerja | Perjalanan sumbu X (mm) | 200 | |||
Perjalanan sumbu Y (mm) | 100 | ||||
Ukuran meja logam (mm) | 350×170 | ||||
Ukuran meja kaca (mm) | 246×120 | ||||
Perjalanan sumbu Z (mm) | 100 ((untuk fokus) | ||||
MKeakuratan pengukuran | (3+L/200) um | ||||
Resolusi garis penggaris | 0.0005mm | ||||
Layar proyeksi |
ukuran layar ((mm): Φ300mm Mengadopsi teknologi fotolitografi Jepang, terukir dengan garis kata beras. |
||||
Rentang rotasi: 0~360° | |||||
Resolusi tampilan sudut rotasi: 1° atau 0,01° Mengadopsi encoder putar Jepang |
|||||
Tujuan lensa
|
Perbesar |
10X (Penting) |
20X (Fleksibel) |
50X (Fleksibel) |
100X (Fleksibel) |
tampilan objek ((mm) | Φ30 | Φ15 | Φ6 | Φ3 | |
Jarak kerja ((mm) | 77.7 | 44.3 | 38.4 | 25.3 | |
Sistem pengolahan data | Sistem pemrosesan data multifungsi, dapat mengukur titik, garis dan sudut. | ||||
Pencahayaan |
Lampu Halogen 24V/150w Pencahayaan transmisi dan pantulan mengadopsi lampu halogen 24V, 150W yang diimpor dari Osram, Jerman. |
||||
Dingin | Pendinginan udara paksa (3 kipas aksial) | ||||
Ukuran Mesin | 788*524*1152mm | ||||
Kekuatan | 110/220V ((AC).50/60Hz,400W |
