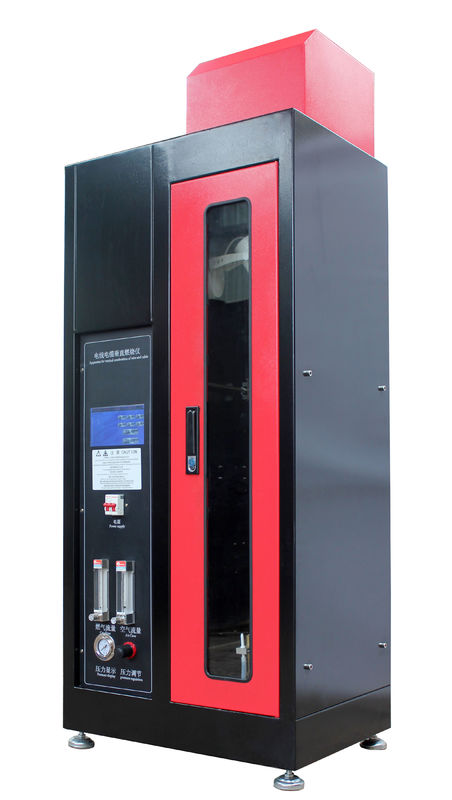

SAE-J 1128-2005 11-2008 Alat Uji Kebakaran Vertical Flammability Tester Untuk Kawat / Kabel

Aplikasi

Tester pembakaran vertikal kabel / kabel tunggal terutama untuk diameter konduktor lebih besar dari 8mm (luas penampang lebih besar dari 0,5mm2) atau kurang dari 8mm (luas penampang kurang dari 0,5mm2) evaluasi kawat mudah terbakar dan kabel tunggal. Cocok untuk peralatan penerangan, peralatan listrik bertegangan rendah, peralatan rumah tangga, peralatan listrik, motor listrik, peralatan listrik, instrumen elektronik, instrumen listrik, konektor dan aksesori listrik seperti produk dan komponen listrik dan elektronik dari penelitian, produksi dan departemen inspeksi kualitas . Bagian ini mengadopsi struktur produk yang direkomendasikan dari struktur pencampuran udara dalam Lampiran B GB18380.12-2008, dan juga memenuhi persyaratan unit inspeksi kualitas secara terperinci.

Parameter teknik

1.Seven inch penuh warna controller yang dapat diprogram, layar sentuh, + kontrol PLC, untuk mencapai kontrol / deteksi / perhitungan / tampilan data multi-fungsi.

2. Tingkat otomatisasi yang tinggi: waktu uji rekam otomatis, hasil uji otomatis, waktu otomatis, kunci kontak otomatis, nyala setelah pembakar Bunsen otomatis dikembalikan, Anda dapat memilih untuk mematikan gas atau tidak.
3. Ketika Anda mulai, Anda dapat memilih apakah untuk pengapian otomatis, mulai, berhenti, gas, waktu, pengapian, pelestarian, pelestarian, pencahayaan, kontrol gas buang dengan kontrol layar sentuh, sentuhan ujung jari, Anda dapat menyelesaikan tes.
4. Tombol pengaturan waktu, dengan perekaman otomatis PLC, penyimpanan, waktu pembakaran.
5. Sistem uji waktu secara otomatis merekam dan menghasilkan hasil pengujian.
6. Burner: diameter dalam Phi 9.5mm + 0.5mm.
7. Uji kemiringan sudut: 45 derajat, balok dapat bergerak bolak-balik, sesuai dengan pengaturan ketebalan pola dan posisi lampu Bunsen.
8. Tinggi api: 20mm + 2mm hingga 190mm + 1mm disesuaikan.
9. Waktu nyala: 0-999.9s + 0.1s adjustable.
10. Gas pembakaran: gas propana 95% (secara umum dapat menggunakan gas minyak bumi sebagai gantinya).
11. Gas: menggunakan gas propana dengan kemurnian tinggi atau gas minyak cair (milik pengguna).
12. Panjang kabel dan kabel yang diuji: 600 + 25mm.
13. Diameter kawat dan kabel yang diuji: diameter konduktor lebih besar dari 0.8mm atau luas penampang lebih besar dari 0.5mm2.
14.Perangkat harus diletakkan di atas angin, dan suhunya (23 + 10) Celcius di lingkungan untuk pengujian.
15. Daya pembakar pembakaran standar: 1KW.
16. Tegangan listrik: 220V / 50Hz.
17. Aliran gas: 0-1L / mnt.
18. Aliran udara: 1.5-15L / mnt.
19. Bahan kotak: pelat baja penyemprotan elektrostatik (case stainless steel dapat ditentukan).
20. Ukuran peralatan: panjang 60 cm, lebar 45cm, tinggi 156cm.

fitur

Uji pembakaran vertikal kabel tunggal diatur berdasarkan ukuran Bunsen (pembakar Bunsen) dan sumber gas spesifik (Bing Wan), menurut ketinggian api tertentu dan beberapa penerapan sudut api pada keadaan vertikal dari aplikasi sampel untuk menguji waktu pengapian, pengapian , durasi pembakaran dan pembakaran untuk menilai panjangnya mudah terbakar dan bahaya kebakaran.
