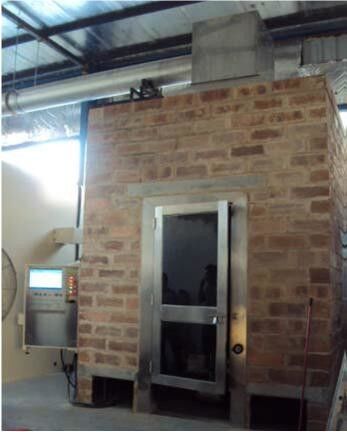

UL 1685 PLC Kontrol Alat Uji Kebakaran Kabel Bunched Vertical Flammability Tester

Kontrol PLC Bunched Cable Vertical Flammability Tester Dengan UL 1685

Standar

Mesin Bunched Cable Vertical Flame Spread Testing dirancang sesuai dengan ketentuan yang relevan dari standar UL1685, GB18380.3 tentang persyaratan pengujian pembakaran kawat dan kabel. Dan bertemu dengan IEC 60332-3-10, KS C IEC 60332-3-21 ~ 25 (A ~ Kelas D) standar.

Aplikasi
Bunched Cable Vertical Flame Spread Tester adalah peralatan yang digunakan untuk menguji pemasangan vertikal dari kabel yang dikelompokkan atau kabel optik untuk menekan penyebaran vertikal api di bawah kondisi yang ditentukan, adalah peralatan yang diperlukan untuk kabel daya, kabel kontrol dan pembakaran bundel kabel serat optik. tes.Selain itu, jika burner tester menyesuaikan 20 derajat, dapat dicapai oleh standar pengujian IEEE 383 (IEEE 1202). Tester ini dapat dilengkapi dengan port pengaturan instrumen rilis panas, dengan gas analyzer dapat mengukur nilai daya termal seperti HRR (laju pelepasan panas), SPR (laju pembentukan asap) dan sebagainya.

Pengalaman Pengguna
1, tester ini dirancang dengan kecerdasan tinggi dan mudah dioperasikan;
2, Dengan desain industri profesional, penampilan cantik dan tata letak yang wajar;
3, Peralatan ini presisi, keamanan, dan stabilitas;
4, Dengan sistem kontrol komputer mikro, proses pengujian cerdas, tidak perlu waktu secara manual.
5, lemari uji stainless steel tahan erosi;

Fitur utama

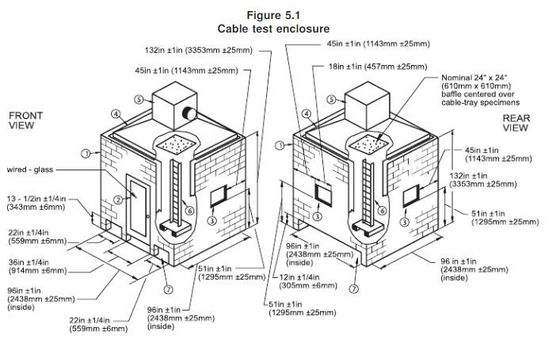

1, Dimensi kotak uji stainless steel adalah 1.000 ± 100 (W) x2.000 ± 100 (D) x4.000 ± 100 (H) mm. Permukaan bagian dalam kasing lebih tinggi dari permukaan tanah, dan bagian belakang ditutupi dengan bahan insulasi;
2, Dilengkapi dengan tangga stainless steel, sesuai dengan persyaratan GB / T18380.31;
3, 2 pemegang sampel cadangan;
4, Tangga terbuat dari stainless steel, tahan korosi dan mudah dibersihkan;
5, Di bagian bawah kabinet, terdapat saluran udara masuk yang dimensinya 800 ± 20 (W) × 400 ± 10 (D), pada posisi 150 + 10mm di bagian depan kotak.
6, Ada dipasang termokopel tipe 2mm K dia di dalam kotak tes;
7, Aliran udara di dalam tungku pembakaran dapat dikontrol secara stabil pada (5000 ± 500) L / mnt.

Sistem Pembakaran
1, burner: Belt jenis propana gas burner ukuran 257mm × 4.5mm, dan membuka total 242 lubang, yang diatur dalam 3 baris 81,80,81, diameter lubang adalah

1.35mm, jarak antara lubang adalah 3,2 mm;
2, Dilengkapi dengan katup bola presisi tinggi untuk mengontrol gas off;
3, Dua flowmeters: flowmeter udara dan flowmeter gas dan katup kontrol;
4, Bagian depan tester pembakaran dilengkapi dengan tabung penghenti api untuk mencegah gas propana dari pengerasan, dengan demikian memastikan keamanan maksimum sampel.
5, sudut pembakaran: horisontal; perangkat pengapian otomatis; (20 derajat dapat disesuaikan adalah opsional).
6, Pembakar dapat secara otomatis mengkompensasi proses kompensasi gas dan udara dengan program komputer, sementara banyak sistem tradisional telah mengabaikan pengaruh ini.

Sistem kontrol
1, PLC dengan sistem kontrol layar sentuh yang besar;
2, tester ini dapat pengapian otomatis dan waktu otomatis, rentang waktu 999 menit dan presisi 1s;
3, data eksperimental disimpan secara otomatis, pertanyaan gratis;
4, Dengan 40 menit dan fungsi pengingat waktu 1 jam;
5, Spesimen gunung diangkat dengan derek listrik.

Parameter peralatan
1, Ukuran kotak uji adalah 1.000 ± 100 (W) x2.000 ± 100 (D) x4.000 ± 100 (H) mm;
2, Akurasi anemometer adalah 0,1 m / s;
3, kisaran anemometer sumber udara adalah 8000L / mnt; angin outlet adalah (5000 ± 500) L / min dapat disesuaikan;
4, Gas: kemurnian 95% dari propana kelas teknis (pelanggan);
5, Kontrol aliran gas: Di bawah 100kpa, kondisi 20 ºC;
6, Pasokan gas pembakaran: Propana (atau LPG).
