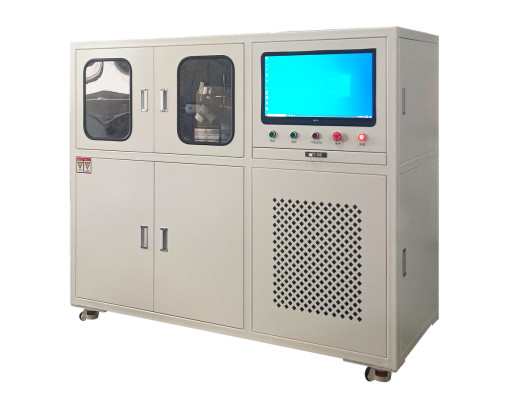

Mesin pengujian kekuatan pemasangan dan ekstraksi pengisi daya & kabel Plug Life Test Equipment Plug and Pull Force Test Machine

Pendahuluan Mesin

Mesin ini terutama dirancang untuk deteksi batch dari kekuatan penyisipan dan kekuatan tarik pada jalur perakitan pistol pengisian.kursi pengisian sudah tetap, dan pistol pengisian menjalankan tes pada kecepatan tertentu untuk mendeteksi penempatan dan menarik kekuatan pistol pengisian.operasi sederhana dan nyaman, dan semua data dapat disimpan (kondisi pengujian, kurva perpindahan, kurva hidup, laporan inspeksi ----, dll.),mesin dapat mengatur kekuatan sisipan dan menarik kekuatan batas atas dan bawah dari kisaran kekuatan, diukur kekuatan di luar kisaran dapat alarm output.

Mesin ini sering digunakan untuk: uji masukkan dan menarik senjata pengisian kendaraan energi baru, kendaraan listrik murni, kendaraan hibrida.

Proses pengujian

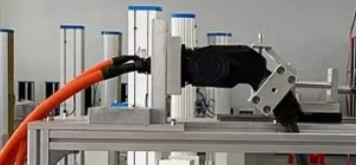

Mesin ini cocok untuk produksi massal penempatan dan deteksi kekuatan tarik. Ketika pistol pengisian dimasukkan ke dalam jack mesin pengujian, mesin memulai tes:Silinder bergerak, bergerak ke arah pistol pengisian untuk mendorong gesper, sehingga gesper berada dalam keadaan santai, sehingga gesper tidak akan rusak selama kekuatan tarik uji.Tindakan sekrup mesin pengujian membuat senjata pengisian bergerak di kursi pengisian, dan kurva perjalanan gaya yang terbentuk dicatat, dan nilai gaya sisipan dan gaya tarik ditangkap secara otomatis.,dan kemudian silinder bergerak, kembali, mengambil pistol pengisian, dan tes produk selesai.

Parameter teknis

Jenis beban uji 2kgf, 5kgf, 20kgf, 50kgf (pilih salah satu)

Resolusi minimum 0.01

Beban tampilan minimum 0.1gf, 1gf, 10gf

Keakuratan beban 0,2% FS

Jarak penyesuaian minimum 0,01mm

Jangkauan pengukuran gaya efektif 0,4%-100%

Kesalahan kekuatan uji berada dalam ± 1% dari nilai yang ditunjukkan

Kisaran kecepatan uji 0-300mm/menit

Keakuratan kecepatan ± 1%

Resolusi kekuatan uji maksimum ± 1/100000 (resolusi konstan di seluruh bagian)

Satuan nilai kekuatan Kg, N, lb, g, KN

Satuan perpindahan mm, cm, dalam

Perlindungan overload Perlindungan otomatis lebih dari 10% dari beban maksimum

Perlindungan batas elektronik perangkat keselamatan

Dimensi 1200×600×1600mm

Berat mesin 200kg
