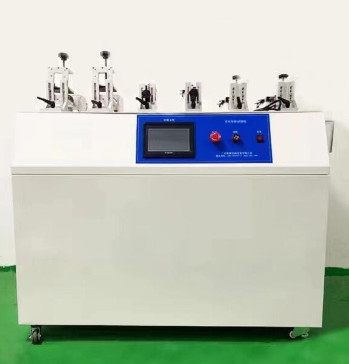

Kualitas tinggi 6 Stasiun Switch Endurance Tester dengan harga lebih rendah

I. Gambaran Umum Penguji Ketahanan Switch

Penguji ini dirancang sesuai dengan ketentuan GB2099 yang sesuai.1, GB17465.1, GB15092.1, dan digunakan untuk menguji peralatan uji daya tahan hidup produk switch untuk penggunaan rumah tangga dan serupa.

Dan terhubung ke kotak beban untuk menguji umur listrik dari colokan dan soket dan kopling dan switch peralatan.

Perlengkapan harus diuji untuk kontrol kualitas dan inspeksi kualitas oleh departemen inspeksi kualitas produsen aksesoris listrik dan peralatan rumah tangga.

II. Pembangunan

Mesin pengujian hidup switch dan soket colokan mengadopsi silinder untuk melakukan daya, drive perakitan slide dengan perlengkapan colokan untuk membuat gerakan linier reciprocating,agar bisa menyelesaikan tindakan menyala dan matiFrekuensi tindakan dan waktu on/off dikendalikan oleh PLC (controller yang dapat diprogram) dan layar sentuh, yang mudah dioperasikan dan dapat diandalkan untuk dikendalikan.

III. Parameter teknis utama

1Jumlah bahan pengujian: enam stasiun, termasuk satu atau dua stasiun uji switch putar, tiga atau empat stasiun uji switch rocker, dan lima atau enam stasiun uji switch tombol.

2. kecepatan uji: tombol saklar: 5 ~ 60 kali / menit diatur; saklar putar 1 ~ 10 kali / menit diatur (Catatan: sekali untuk siklus timbal balik).

3Jumlah tes: 1 ~ 999999 kali dapat diatur.

4Waktu menyala: 0 ~ 999,9 detik (menit) dapat disesuaikan.

5Waktu pemutusan: 0 ~ 999.9 detik (menit) diatur;

6. Kecepatan rotasi: 5 ° ~ 360 ° / S dapat diatur

7. sudut rotasi: 5 ° ~ 7200 ° dapat diatur

8. Jumlah gigi: 1 ~ 10 gigi dapat diatur

9. Mode rotasi: putaran searah jarum jam, posisi motor stepper yang tepat

10Sumber daya: AC220V / 50Hz.

11. Lingkungan penggunaan: suhu 0 ~ 40 °C, kelembaban relatif ≤ 85%, tidak ada getaran keras, kejut, getaran, dan tempat udara yang tidak korosif.

IV. Antarmuka Uji

Sistem kontrol menggunakan layar sentuh. Saat memilih fungsi dan pengaturan parameter, cukup tekan tombol untuk opsi fungsi dengan jari Anda sesuai dengan instruksi di layar,dan jangan menekan keras untuk menghindari kerusakan film layar.

Stasiun 1: Masukkan antarmuka uji stasiun 1.

Stasiun kerja lainnya sama dengan satu stasiun kerja

1.Buka layar

Gambar 1.

2.Pengujian saklar berputar ((Stasiun 1 atau Stasiun 2.)

                                                              Gambar 2

(1) Jumlah pengujian: Tampilkan jumlah yang sebenarnya setiap stasiun diuji, dan kotak merah adalah jumlah pengaturan.

(2) Interval waktu gigi: interval waktu pengaturan gigi 0-99.9S dapat diatur.

(3) Sudut uji: 5° ~ 360° dapat diatur

(4) Pengaturan peralatan: mengatur jumlah alat ukur sampel

(5) Kecepatan uji: 5° ~ 360° / S dapat diatur

(6) Status operasi: berkedip saat pengujian, tidak berkedip saat berhenti.

(7) Pilihan identifikasi: Ya Alarm terjadi ketika produk menghasilkan kesalahan long pass atau long break;Tidak Tidak mendeteksi baik atau buruk dari sampel dan berhenti ketika jumlah tes tercapai.

(8). Mulai: mulai setiap saklar ketika ditekan

(9) Hentikan: hentikan uji switch bit saat ditekan.

(10) Jelas: jelaskan jumlah tes switch bit.

(11) Pembebasan alarm: ketika alarm terjadi, tekan tombol ini untuk menghentikan alarm.

(12) Konfirmasi asal: setelah menyesuaikan asal sampel secara manual, tekan konfirmasi asal untuk memulai, tidak untuk mengkonfirmasi asal tidak dapat memulai, untuk melindungi saklar sampel.

3.Rocker switch dan tombol tombol tes ((stasiun 3-6)

Gambar 3

(1) Jumlah uji: Tampilkan jumlah uji yang sebenarnya di setiap stasiun, kotak merah adalah nomor yang ditetapkan.

(2) Waktu menyala: atur/tampilkan waktu menyala dari setiap stasiun selama uji.

(3) Pengaturan stroke: mengatur stroke batang tarik: 0-50MM dapat diatur

(4) Waktu pemutusan: atur/tampilkan waktu pemutusan setiap stasiun selama pengujian.

(5) Pengaturan kecepatan: 0-100MM/S dapat diatur

(6) Status operasi: berkedip saat pengujian, tidak berkedip saat berhenti

(7) Pilihan identifikasi: Ya Alarm terjadi ketika produk menghasilkan kesalahan long pass atau long break; Tidak Tidak mendeteksi baik atau buruk dari sampel, berhenti ketika jumlah tes tercapai

(8) Mulai: mulai setiap saklar ketika ditekan

(9) Hentikan: hentikan uji switch bit saat ditekan.

(10) Jelas: Hapus data uji dari saklar bit.

(11) Pembebasan alarm: tekan tombol ini untuk melepaskan alarm saat terjadi.

V. Metode operasi

1- Pemasangan saklar putar.

Instalasi sampel: pertama-tama pasang saklar putar untuk berputar ke posisi awal, kemudian kencangkan saklar putar pada perlengkapan yang tepat,dan kemudian menggenggam kepala putar pada chuck dengan pegangan khusus (lihat gambar di bawah)

2. Pemasangan switch rocker / kunci.

Pasang tombol rocker / tombol dengan erat di perlengkapan dan sesuaikan posisi ke atas, ke bawah, kiri dan kanan

3.Metode pengujian

(1) Menginstal sampel dan mengatur posisinya, mengarahkan dengan tangan sehingga saklar yang sedang diuji dapat dihidupkan dan dimatikan secara normal.

(2) Atur semua parameter uji sesuai dengan persyaratan uji.

(3) Uji tanpa mendeteksi baik atau buruk dari sampel, pilih tidak identifikasi, berhenti setelah mencapai jumlah yang ditetapkan kali.

(4) Mengidentifikasi baik atau buruk dari sampel selama tes, menempatkan sampel pada terminal beban dan memilih untuk memiliki identifikasi.

(5) Tekan tombol "Start", tes dimulai, tekan tombol "Stop", tes berhenti.

(6) Setelah tes, matikan daya.

Saluran switch dan muatan

VI. Peringatan

1Instrumen harus sering dibersihkan.

2. Selama pekerjaan, hindari pemblokiran buatan gerakan bagian bergerak.

Peluru itu harus di tanah.
