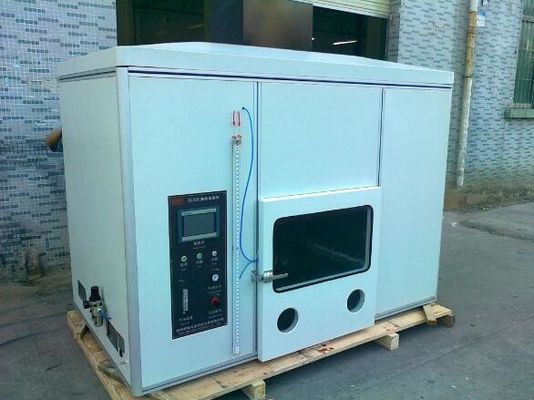

Kamar Tester Flammability Flammability untuk Kabel Listrik, Kabel dan Kabel Fleksibel

Keamanan Ruang Penguji Mudah Terbakar Horisontal untuk Kabel Listrik, Kabel, dan Kabel Fleksibel

Aplikasi

Terapkan untuk memeriksa uji penyalaan kabel tunggal untuk FT1, FT2/FH/Api Horizontal, FV-2/VW-1, FV-1/Api vertikal, dan uji lengkung standar.

Standar

Menurut klausul 1060 (pembakaran vertikal dan uji FT1), 1061 (uji pembakaran kabel), 1080 (uji pembakaran VW-1), 1090 (uji pembakaran horizontal spesimen kabel listrik, item opsional), 1100 (uji pembakaran spesimen horizontal/ FT2 ) dari UL1581-2008, 6.8 (uji lengkung standar), klausul 9.1～9.5 dari UL2556-2007, klausul 4.26 dari JIS C3005-2000.

Parameter utama

1. Ruang Pengujian: L2200 * D1300 * H1650mm, kapasitas> 4,0 m3, kapasitas api atas lebih dari 2,0m3, ada jendela kaca di wajah, sepasang sarung tangan karet operasional dan sistem pembuangan asap di bagian atas ruang ;

2.Bunsen burner: Yang menurut standar ASTM D5025-2005, Diameter dalam tabung burner adalah 9.5mm dengan panjang 100mm, diameter cerat Gas 0.9mm dengan ketebalan 1.6mm.Gas pembakaran mana yang merupakan metana pada kemurnian minimum 98%, tinggi nyala api bagian dalam adalah 40±2mm, tinggi nyala bagian luar adalah 125±10mm, tingkat nominalnya adalah 500W dengan penggaris nyala yang dapat memeriksa tinggi nyala api apakah memenuhi persyaratan setiap saat .

3. Sistem pengukuran suhu: Menurut standar ASTM D5207-2003, termasuk potongan tembaga pengukuran suhu 10g, termal baja tahan karat Tipe K yang berdiameter 0,5mm, stopwatch dan termometer.

4. Dudukan spesimen: Dudukan horizontal dan vertikal keduanya independen, yang dibuat dari baja tahan karat.Dudukan vertikal dapat melakukan uji pembakaran vertikal & uji FT1, uji nyala kabel, uji nyala VW-1 dan uji nyala spesimen / FT2 horizontal.Dudukan horizontal hanya untuk uji nyala spesimen kabel listrik horizontal.

5. Gas: Metana yang kemurniannya minimal 98%, atau gas alam yang kandungan panasnya 37,1MJ/m3 atau 8,9 kilo kalori/m3.Diameter kapas adalah150~200mm & ketebalan 6mm, yaitu untuk menutupi area permukaan pengujian W 305mm x D355mmmon sumbu vertikal spesimen, kapas dengan strip kertas Kraft 60-lb atau 98 g/ m2 tidak diperkuat yang lebarnya adalah 10mm dan panjangnya menempel pada sampel, kemudian sisakan lebih dari 20mm dari spesimen menuju bagian belakang ruang bebas-draft.

6. Sistem fluks: Yang terdiri dari katup dekompresi, pengukur aliran dengan kisaran fluks 1000ml/menit, pengukur tekanan dengan kisaran tekanan 200kPa, minyak hijau dengan kerapatan 1000kg/m3, dan pengukur tekanan bentuk U dengan kisaran 36”.

7. Sistem waktu: Yang terdiri dari pengatur waktu nyala, pengatur waktu berhenti menyala dan pengatur waktu perpanjangan api, dll. Total 3 perangkat pengatur waktu.

8. Penghitung nyala: Catat waktu pengujian secara akurat
