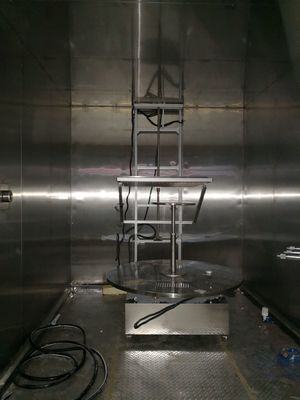

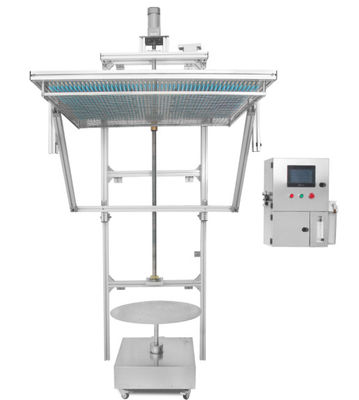

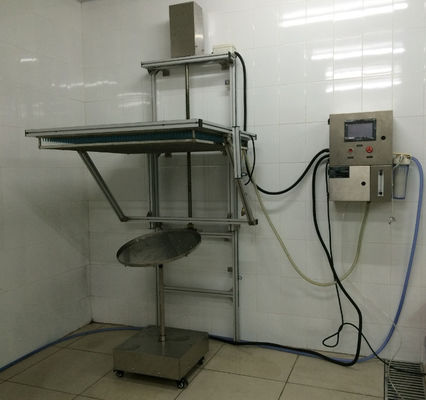

Ruang Uji Lingkungan Stainless Steel yang dipasang di dinding / Penguji Tetes Vertikal untuk Uji IPX1, X2

Penerapan ruang uji lingkungan

Fungsi utama dari peralatan ini adalah untuk menguji kinerja fisik dan produk terkait lainnya di bawah kondisi cuaca yang disimulasikan untuk produk seperti produk listrik dan elektronik, lampu, lemari listrik, komponen listrik, mobil, sepeda motor serta komponen dan suku cadangnya.Setelah pengujian, melalui pengujian untuk menentukan apakah kinerja produk memenuhi persyaratan untuk memfasilitasi desain produk, peningkatan, pengujian, dan inspeksi pabrik.

Standar

IEC60529: 1989 + A1: 1999 + A2: 2013, Kendaraan Jalan Raya ISO20653

Karakteristik

1. Ini berlaku untuk uji tingkat tahan air IPX1 dan IPX2.

2. Struktur kolom, pengoperasian peralatan yang stabil;Rangka utama dapat dikemas secara keseluruhan, yang nyaman untuk transportasi dan menghemat waktu pemasangan di tempat.

3. Bingkai peralatan terbuat dari paduan aluminium berkualitas tinggi, dan meja putar sampel terbuat dari pelat baja tahan karat SUS304 # untuk memastikan tidak ada karat setelah digunakan dalam waktu lama.

4. Raindrop plate: desain vakum, terbuat dari baja tahan karat tahan karat tinggi, tahan lama.

5. Pengangkatan pelat rintik hujan: kerekan listrik berkualitas tinggi digunakan untuk mengontrol pelat rintik hujan, yang dapat diangkat dengan lembut.

6. Posisi kontak nozzle adalah desain tirus kuningan, yang dapat dengan cepat mengganti jarum;Penutup pelindung jaring baja tahan karat dipasang di bawah jarum untuk secara efektif mencegah kepala operator uji menyentuh jarum uji secara tidak sengaja.

7. Aliran tetes: flowmeter dilengkapi dengan katup pengatur, yang dapat diatur secara manual dan akurat.

8. Panel tetes hujan dapat dinaikkan dan diturunkan secara otomatis, dan nosel akan berhenti secara otomatis ketika berada 200 mm dari titik tertinggi objek yang diuji (terdeteksi oleh sakelar fotolistrik).

9. Memiliki fungsi pengeringan udara terkompresi.Setelah pengujian selesai, kelebihan air di kotak tetesan dapat dihilangkan untuk menghindari penyumbatan lubang jarum karena genangan dan penskalaan yang lama.

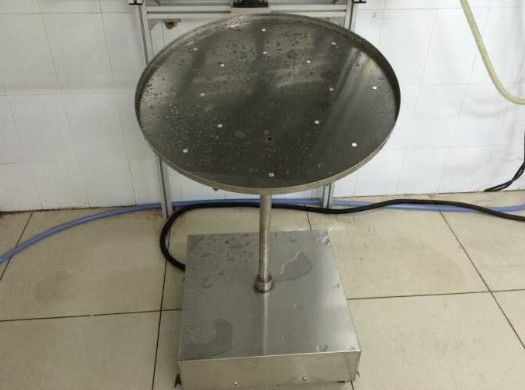

10. Tahap sampel menggunakan motor penggerak, dan kecepatan putaran serta sudut standar dapat diatur secara akurat di layar sentuh.Standar IPX1 membutuhkan kecepatan 1r/min;Itu dapat secara otomatis menyelesaikan persyaratan uji sudut IPX2: hujan tetes empat posisi masing-masing selama 2,5 menit.

11. Meja putar dilengkapi dengan soket daya sampel (AC220,10A).Waktu hidup dan mati dari daya sampel dapat dikontrol melalui program: matikan (0-999 mnt) - hidupkan (0-999 mnt) - matikan (0-999 mnt), yang berlaku untuk daya hidup dan matikan sampel selama pengujian.

12. Komponen kontrol inti adalah layar sentuh 7 inci+Panasonic PLC;Komponen kelistrikan merupakan merek impor seperti LS dan Omron;Proses pengkabelan harus memenuhi persyaratan standar nasional, tata letak papan listrik harus masuk akal, pengkabelan harus kokoh, dan tanda harus jelas.

13. Basis peralatan dilengkapi dengan 4 kastor rem pita bergerak untuk pergerakan dan fiksasi yang nyaman.

Parameter fungsional

Konfigurasi utama

Profil aluminium rak
Rel SU304 # baja tahan karat
Kerekan listrik AC220V
Papan tetes vakum SU304 # terbuat dari baja tahan karat
Meja putar SU304 # baja tahan karat dibuat
Bahan kuningan tempat jarum tetes
Jarum tetes Φ0.4mmSU304 # baja tahan karat
pengontrol PLC
Warna layar sentuh 7 inci
Motor stepper meja putar
Sakelar kebocoran 20A, 2P
Listrik tegangan rendah /
Relai DC24V
Mengalihkan catu daya 24V, 50W
Pengukur aliran panel kaca LZT-15
Filter pemurni air satu tahap 10 inci
Fitting pipa PVC + SU304 # stainless steel
Jarum nozzle jarum SU304 # stainless steel
