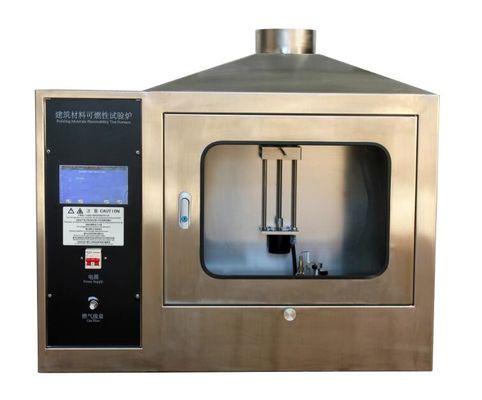

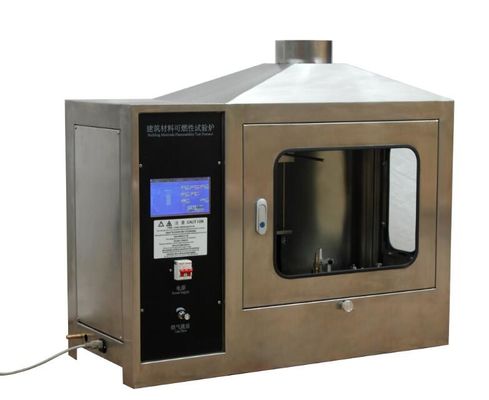

EN 11925-2 Tester Bahan Bangunan Mudah Terbakar dengan Kontrol Layar Sentuh

Tungku Uji Ketahanan Api Bahan Bangunan dengan Kontrol Layar Sentuh

SL-Pembakaran Tunggal FL13

Memberikan dukungan data yang akurat dan andal untuk pengujian sifat pembakaran material Anda.

Tinjauan Produk

Pembakaran Tunggal SL-FL13 sangat sesuai dengan GB/T 20284-2006 dan BS EN 13823, bersama dengan standar pengujian internasional lainnya yang diakui. Sangat cocok untuk pengujian klasifikasi kinerja api dan R&D bahan bangunan, bahan dekoratif, dan produk insulasi termal. Alat ini dilengkapi dengan konfigurasi troli spesimen ganda vertikal yang dilengkapi dengan pembakar kotak pasir propana, dan mengintegrasikan pengukuran laju pelepasan panas dan produksi asap presisi tinggi, perlindungan pemadaman api UV, dan kontrol cerdas otomatis penuh.

Ini membantu Anda secara akurat menilai karakteristik reaksi api produk Anda, berhasil lulus sertifikasi klasifikasi api GB/T 8624, dan mempercepat waktu pemasaran produk Anda.

Tinjauan Teknis

1. Komposisi Sistem

• Troli (menampung dua spesimen vertikal) + rangka tetap + tudung pengumpul gas + saluran pembuangan tipe J
• Kipas sentrifugal + unit kontrol kecepatan + bagian pengukuran komprehensif + kabinet analisis gas + sistem akuisisi data

2. Troli Spesimen dan Sistem Pengapian

• Dua posisi spesimen vertikal; pembakar kotak pasir di bagian bawah sudut vertikal
• Metode pengapian permukaan; sistem deteksi api memberikan perlindungan pemadaman api
• Pembakar bantu dipasang pada rangka tetap, juga dilengkapi dengan deteksi api

3. Sistem Pembuangan

• Tudung pengumpul gas baja tahan karat di bagian atas rangka
• Pipa pembuangan tipe J baja tahan karat: diameter dalam (315±5) mm, dengan insulasi wol mineral suhu tinggi 50 mm
• Laju aliran pembuangan berkelanjutan: 0,50 - 0,65 m³/detik, dikontrol frekuensi
• Kipas sentrifugal: tahan hingga 300°C, cocok untuk kondisi suhu tinggi kalibrasi langkah

4. Pasokan Gas dan Kontrol Aliran

• Pengontrol aliran massa: rentang 0 - 2,5 g/detik, akurasi ≥ 1,5% dari pembacaan
• Kontrol pasokan gas otomatis ke 647 mg/detik dan 2000 mg/detik; variasi laju pasokan ≤ 5 mg/detik selama pengujian, memastikan keluaran panas 30,7 ± 2 kW

5. Sistem Pengambilan Sampel dan Pengkondisian Gas Cerobong

• Komponen: filter abu → perangkap dingin → dua kolom pengering → pompa pengambilan sampel → pompa peristaltik
• Kepala filter abu: PTFE padat dengan bahan filter internal 0,5 μm
• Pompa diafragma: laju aliran 400 L/jam, tahan suhu tinggi dan korosi
• Kondensor kompresor: kapasitas pendinginan 320 kJ/jam, stabilitas titik embun 0,1°C, variasi statis 0,1 K, perlindungan IP20
• Rotameter impor: rentang 0 - 5 L/menit, menyesuaikan aliran masuk penganalisis

6. Penganalisis Gas (O₂ dan CO₂)

7. Bagian Pengukuran (Pipa dan Sensor)

• Pipa sepanjang 2155 mm berisi:

• Probe tekanan
• Tiga termokopel
• Probe pengambilan sampel gas
• Sistem cahaya putih

• Probe tekanan dua arah: rentang (0 - 100) Pa, akurasi ±2 Pa, waktu respons 90% ≤ 1 detik
• Probe pengambilan sampel gas terhubung ke perangkat pengaturan gas dan penganalisis masukan O₂/CO₂

8. Pengukuran Asap – Sistem Optik

• Sumber cahaya: tipe pijar, suhu warna (2900 ± 100) K
• Dipasang di sisi pipa pembuangan melalui sambungan fleksibel
• Sistem lensa: mengumpulkan cahaya menjadi berkas paralel diameter ≥ 20 mm; diameter lubang pemancar cahaya (d) dan panjang fokus lensa (f) memenuhi d/f < 0,04
• Detektor: dioda fotolistrik silikon dengan:

• Stabilitas linier: 0,1%
• Rentang pengukuran 10-bit
• Respons spektral konsisten dengan kurva CIE V(λ), akurasi ≥ ±5%

• Waktu respons 90% sistem pelemahan optik ≤ 3 detik
• Udara terkompresi dimasukkan ke dalam tabung samping untuk menjaga perangkat optik tetap bersih dan memenuhi spesifikasi drift

9. Fungsi Perangkat Lunak dan Kalibrasi

Perangkat lunak menyediakan antarmuka untuk:

• Kalibrasi penganalisis O₂/CO₂ (derau dan drift)
• Kalibrasi sistem optik (derau dan drift untuk pengukuran asap)
• Kalibrasi filter sistem optik
• Kalibrasi volume udara (rentang kontrol)
• Kalibrasi langkah dan kalibrasi heptana

Persyaratan kalibrasi langkah:

• Waktu tunda penganalisis O₂/CO₂ ≤ 30 detik
• Waktu respons penganalisis O₂/CO₂ ≤ 12 detik
• Waktu respons sakelar pembakar ≤ 12 detik
• Waktu respons suhu ≤ 6 detik
• Rasio Q_gas_30s(T) / HRR_30s(T) harus kontinu pada (100 ± 5)%
• Perbedaan antara HRR rata-rata langkah 2 dan langkah 3 ≤ 0,5 kW

Penerimaan kalibrasi heptana:

• Nilai kalor per satuan massa: THR/m = 4456 ± 222,8 MJ/kg

10. Parameter Keluaran Uji

• Laju pelepasan panas rata-rata – RHRav(t)
• Total pelepasan panas – THR(t)
• 1000 × [RHRav(t) / (t-300)] – (digunakan untuk perhitungan FIGRA)
• Indeks Laju Pertumbuhan Api – FIGRA
• Total pelepasan panas pada 600 detik – THR600s
• Terjadinya penyebaran api lateral – LFS
• Laju produksi asap rata-rata – RSPav(t)
• Total produksi asap – TSP(t)
• 10000 × [RSPav(t) / (t-300)] – (digunakan untuk perhitungan SMOGRA)
• Indeks Laju Pertumbuhan Asap – SMOGRA
• Total produksi asap pada 600 detik – TSP600s

11. Standar, Dimensi, dan Berat

• Standar: EN 13501, EN 13823
• Dimensi: 3000 mm (L) × 4500 mm (T) × 3000 mm (D)
• Berat: 650 kg

Aplikasi

Pengujian dan klasifikasi api – untuk bahan dan produk bangunan

Pengujian api tanda CE – untuk produk konstruksi

Penilaian reaksi api – untuk pengembangan produk baru

Inspeksi QC dan keluar – untuk lini produksi

Persyaratan Instalasi

Tinggi instalasi: tidak kurang dari 5 meter

Luas lantai: tidak kurang dari 3m X 3m

Persyaratan daya: 220V, 10A; 380V, 5KW

Suhu sekitar: 10 °C hingga 35 °C

Persyaratan gas: gas propana

Gas kalibrasi: N₂, gas standar CO₂

Standar kalibrasi: heptana

Pertanyaan yang Sering Diajukan (FAQ)

Q1: Apakah ini memenuhi standar saya?

A1: Ya. Sesuai dengan EN 13823 dan GB/T 20284. Hasil mendukung klasifikasi EN 13501-1 (A2-B-C-D). Bekerja dengan versi standar saat ini dan yang lama.

Q2: Seberapa stabil dan akurat?

A2: Sangat. Pemanasan, pengapian, dan pengumpulan asap sepenuhnya otomatis. Kalibrasi ketat, penganalisis gas merespons dalam <3 detik, akuisisi data dalam 5 detik – semuanya memenuhi batas waktu standar.

Q3: Parameter apa saja yang dicakup?

A3: Semua yang utama: HRR, THR, FIGRA, SPR, TSP, SMOGRA, ditambah LFS dan tetesan – secara langsung menentukan grade EN 13501-1 atau GB 8624.

Q4: Mudah dioperasikan?

A4: Tentu saja. Antarmuka intuitif, pengapian/kontrol gas otomatis. Pelatihan di tempat disertakan.

Q5: Hemat biaya?

A5: Satu unit melakukan semuanya – menghemat ruang dan anggaran. Dibangun dengan komponen impor premium untuk keandalan jangka panjang dan perawatan yang lebih rendah.

Q6: Pemeliharaan dan dukungan?

A6: Garansi 1 tahun + dukungan seumur hidup. Mencakup instalasi, pelatihan, kalibrasi, pengembangan pengujian, dan konsultasi akreditasi CMA/CNAS.

Layanan purna jual dan dukungan teknis

Dukungan purna jual satu tahun, bantuan teknis seumur hidup

Instalasi dan kalibrasi peralatan

Layanan kalibrasi

Dukungan untuk pengembangan metode pengujian

Pelatihan teknis
