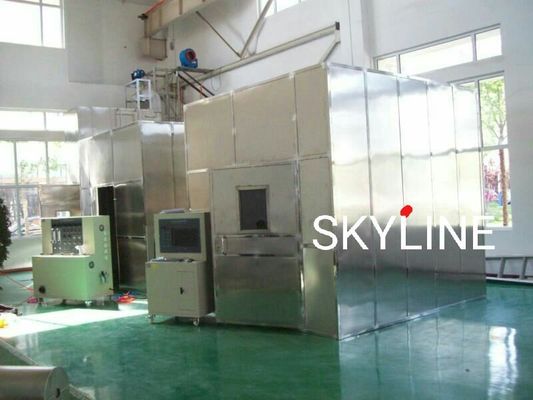

Mesin Uji Kepadatan Asap Untuk Kawat Dan Kabel

Menurut GB/T17651.1~2 dan IEC61034-1~2, bagian pertama dari "perangkat uji" dan bagian kedua dari "langkah dan persyaratan pengujian" untuk menentukan kerapatan asap kabel atau kabel optik dalam kondisi tertentu.Penentuan kerapatan asap merupakan aspek penting dalam menilai karakteristik pembakaran kabel atau kabel, yang terkait dengan evakuasi personel dan penentuan jarak pemadaman kebakaran.Instrumen ini terutama digunakan untuk menentukan konsentrasi asap kabel dan kabel optik dalam kondisi tertentu dan untuk memverifikasi kepadatan asap.Di bawah kondisi nyala api atau pembakaran tanpa api, transmitansi digunakan sebagai cara untuk membandingkan kabel atau kabel yang berbeda dalam kondisi tertentu.

Fitur

Instrumen ini berkaitan dengan tiga aspek keahlian mekanik, optik dan elektronik.Ini adalah produk integrasi mekanik dan listrik.Ini memiliki keuntungan dari struktur yang wajar, kinerja yang stabil dan pengoperasian yang mudah.Antarmuka operasi WINDOWS XP, gaya LabVIEW dan mekanisme keamanan yang sempurna.Selama pengujian hasil pengukuran tampilan waktu nyata dan secara dinamis menggambar kurva sempurna (melalui tingkat tampilan dan kurva waktu), data dapat disimpan secara permanen, membaca dan mencetak output, dapat langsung mencetak laporan.

Perangkat lunak pengukuran: Ini adalah data utama kepadatan asap dan cahaya, kepadatan optik spesifik, tingkat merokok, tingkat merokok maksimum dan kepadatan asap rata-rata dapat diuji pada antarmuka operasi WINDOWS XP + VB6.0.Ini juga memiliki antarmuka operasi kalibrasi, pengeditan, pengujian, penyesuaian parameter dan sebagainya.Program ini menggunakan kontrol otomatis komputer, pengumpulan, perekaman, dan penyelesaian hasil.

Prinsip

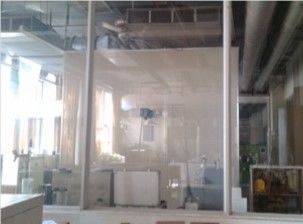

Sistem pengukuran cahaya untuk densitas asap kabel atau kabel optik dalam kondisi tertentu terdiri dari sumber cahaya, fotosel silikon, penerima sumber cahaya, dan sistem komputer.Cahaya yang dihasilkan oleh sumber cahaya melewati Laboratorium kerapatan asap 3M * 3M * 3M, membentuk sinar seragam dengan diameter 1,5m + 0,1M di dinding di seberang sumber cahaya.Fotosel yang dipasang di tengah berkas mendeteksi intensitas berkas dari sumber cahaya.Ketika ruang bakar karena pembakaran kabel menghasilkan banyak asap, asap penyerapan fotolistrik, mencapai intensitas sinar fotosel silikon dilemahkan oleh sistem komputer untuk pemrosesan data, kita dapat menghitung relatif ke awal 100% dengan linier transmisi cahaya respon.

Desain ruang bakar, dua cara bagi pelanggan untuk memilih: yang pertama menggunakan dinding bata, Perusahaan kami menyediakan skema desain, mengirim insinyur profesional untuk memandu lokasi konstruksi;kedua dengan bahan yang sesuai dipasang pada braket besi sudut dan seluruh ruang bakar kubus.

Komposisi peralatan

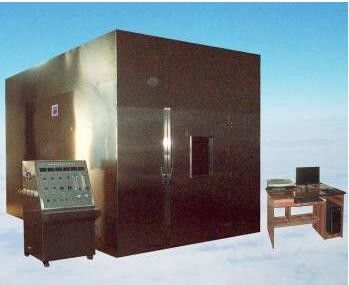

Seluruh instrumen terdiri dari kotak uji tertutup, sistem pengukuran fotometer, disk alkohol, sistem pembakaran, penyala, kotak uji, braket kabel, alat pengukur suhu, dan perangkat lunak pengujian kepadatan asap.Sirkuit ini dikembangkan oleh komputer mikro chip tunggal dengan konten teknologi tinggi dan kinerja yang stabil.Instrumen ini cocok untuk semua kabel.Ini banyak digunakan oleh pabrik produksi industri kawat dan kabel dan unit penelitian dan pengujian.Kotak uji adalah kubus uji dengan volume 27m3.

Parameter teknis terperinci

Parameter dan pengantar lainnya

a.Pintu depan dilengkapi dengan jendela dan penglihatan buram yang dapat menghalangi kegiatan inspeksi.

b. Bagian bawah kotak persegi dilengkapi dengan perangkat pengapian otomatis, dan bagian atas dipasang dengan perangkat pengatur tekanan internal kotak.

c.Sumber cahaya: lampu pijar untuk 12V, panjang gelombang cahaya dari 400 hingga 750nm.

d.Acceptor: untuk fotosel silikon, transmisi 0% dilewatkan tanpa cahaya dan tingkat transmisi adalah 100% cahaya tanpa oklusi.

e.Sistem pembakaran: terdiri dari katup pengatur tekanan, filter, pengukur aliran katup dan pembakar.

f.Burner: terdiri dari penyala dan disk alkohol dan ditempatkan di tengah sampel.

Konfigurasi utama
