Peralatan Pengujian Mudah terbakar ISO 3008-2007 Vertical Burning Test Furnace

Peralatan Uji Mudah Terbakar ISO 3008-2007, Vertical Burning Test Furnace

Aplikasi

Cocok untuk uji api pintu dan rakitan roller blind yang dipasang pada pembukaan anggota partisi vertikal; seperti pintu berengsel, pintu pivot, pintu geser horizontal, pintu geser vertikal, (termasuk pintu geser yang terkait dan pintu sectional), uji tahan api dari daun jendela gulung, geser lainnya, pintu lipat, pintu penutup, panel yang dapat bergerak di dinding.

Kesesuaian dengan standar

sesuai dengan ISO 3008-2007 "Pintu Uji Kebakaran dan Rana Bergulir" "Metode Uji Kebakaran untuk Komponen Bangunan Bagian I: Persyaratan Tes Umum"; sesuai dengan NFPA "Metode Uji Api Pintu Api"

Parameter teknik

1. Komposisi instrumen: tungku uji api, sistem pengukuran aliran gas, sistem pengukuran suhu dan pengukuran tekanan dan sistem kontrol.

2. Tungku uji api: untuk tungku uji vertikal, ukuran 3M (panjang) x1.2M (dalam) x3M (tinggi) (dapat disesuaikan)

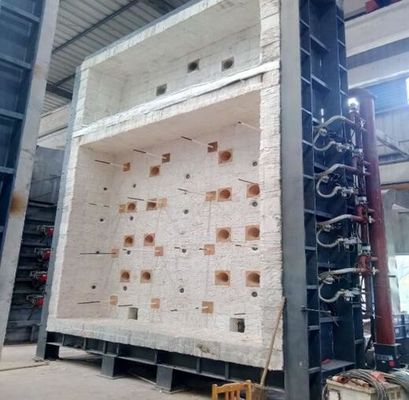

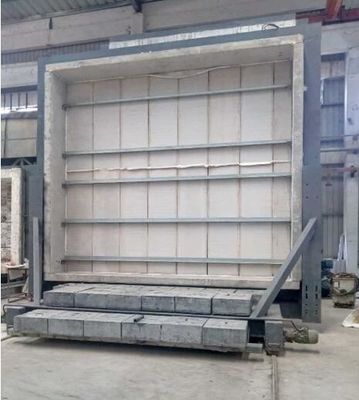

3. Struktur tungku; bingkai struktur baja digunakan untuk membentuk dinding tungku dengan bata tahan api di tengah bingkai struktur baja. Sisi bagian dalam dinding tungku terbuat dari bahan insulasi panas tahan suhu tinggi dengan kepadatan lebih dari 1000kg / M3. Sisi luar dibungkus dengan baja warna, ketebalan bahan lapisan tungku adalah 65mm, dan suhu uji suhu di tungku hingga 1250 ° C. Tungku diproduksi, dipasang dan dilapisi dan diuji di pabrik kami, dan dibongkar menjadi reload yang sesuai sesuai dengan fungsi preset perusahaan Anda. Bagian-bagian dikemas dan diangkut ke trailer.

4. Penggunaan bahan bakar: gas alam (milik pengguna)

Sistem pengukuran suhu

1. Termokopel di dalam tungku: Tungku ini mengadopsi termokopel silikon nikel tipe-krom-nikel-nikel dengan diameter kawat 2,0 MM menurut GB / T 16839.1, casing baja stainless tahan panas dengan bahan tahan panas di tengah, dan ujung yang panas. Panjang selongsong yang menonjol tidak kurang dari 25MM, total 5, akurasi suhu <± 15 ° C.

2. Pengukuran suhu permukaan bumerang: termokopel 0,5 mm dengan diameter 0,2 MM dan diameter 12 MM pada pelat tembaga bundar, sesuai dengan termokopel silikon nikel-kromium-nikel besar yang ditentukan dalam GB / T16839.1. Itu harus mencakup asbes liner dengan panjang dan lebar 30MM dan ketebalan 2.0MM. Sebanyak 28

3. Pengukuran suhu rata-rata: 8 termokopel, cocok untuk GB / T7633-2008 dan GB / T17428-2009

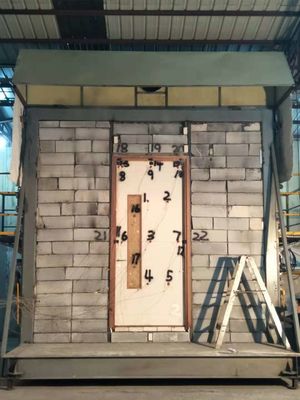

4. Pengukuran suhu maksimum: 20 termokopel dapat mengukur pintu ganda dengan pelat dengan lebar maksimum 1200mm.

5. Termokopel seluler: diukur dengan termometer inframerah

6. Termokopel internal: 4 termokopel, cocok untuk mengukur suhu internal saluran ventilasi.

7. Pengukuran suhu sekitar: Termokopel berselubung dengan diameter 3,0 mm digunakan, yang sesuai dengan termokopel silikon tipe-nikel nikel-kromium-nikel besar yang ditentukan dalam GB / T16839.1.

8. Pengukuran tekanan di tungku: probe pengukuran berbentuk T, akurasi pengukuran ± 2pa. tiga

9. Sistem pemuatan: menggunakan sensor tekanan untuk mengukur

10. Alat ukur deformasi: menggunakan alat pengukur deformasi elektronik

11. Slot probe: dibuat sesuai dengan standar GB / T9978.1

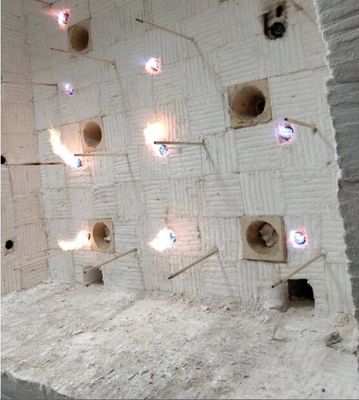

12. Nosel pembakaran: 8 pembakar berkecepatan tinggi tertanam di dinding tungku di kedua sisi, 4 di setiap sisi. Menyediakan panas yang dibutuhkan untuk memanaskan tungku.

13. Asap gas buang: Tiga lubang gas buang dipasang di dinding tungku di sisi belakang dinding tungku untuk terhubung ke cerobong asap di belakang, dan gas cerobong asap di dalam tungku pembakaran habis. Kontrol tekanan.

14. Melihat lubang api: Ada dua lubang api di dinding sisi belakang badan tungku untuk mengamati permukaan api dan nyala benda uji selama pengujian.

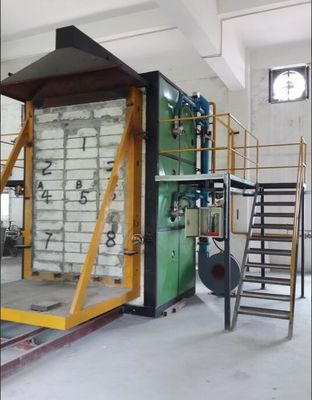

15. Memuat perangkat: Ini mengadopsi keranjang, yang 3,5M tinggi dan lebar 3,0M, dan terdiri dari badan mobil dan platform sepotong uji. Bodi mobil dirancang dengan empat roda tanah, yang dapat digerakkan di atas rel. Platform uji: 3.0m * 3.0m rangka baja persegi. Selama pengujian, platform benda uji dengan benda uji diangkat ke badan kendaraan dengan kerekan listrik, kemudian gerobak didorong ke posisi uji dan diperbaiki, dan kemudian tes dimulai.

16. Bagian kontrol listrik: perangkat lunak konfigurasi MCGS dan program PLC menggunakan komputer industri terintegrasi yang tertanam. Termasuk: antarmuka kontrol utama, antarmuka kurva suhu tungku, antarmuka suhu uji piece, antarmuka catatan sejarah dan antarmuka penentuan parameter.

17. Area lantai Uji tungku: sekitar 20 meter persegi
