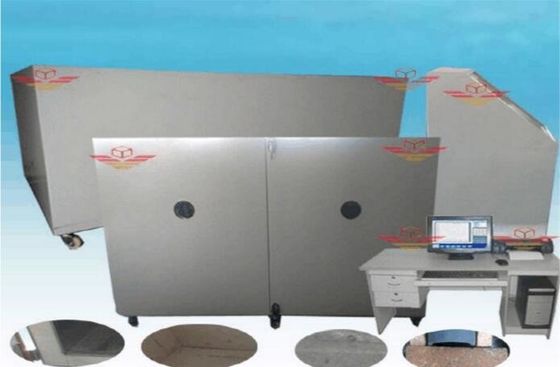

Kontrol Bahan PLC Bahan Maksimum Penggunaan Suhu Tester

Penggunaan

Berlaku untuk evaluasi suhu layanan maksimum produk insulasi seperti bahan insulasi yang longgar, kempa, karpet, balok, pelat, dan tabung insulasi pabrikasi.

Parameter teknik
1. Pelat pemanas: Terbuat dari SUS304 stainless steel, area pengujian adalah 900 * 450mm, dikelilingi oleh lapisan pelindung dan lebar 80mm. Pada permukaan bawah pelat pemanas, tidak kurang dari lima termokopel mengukur suhu permukaan, empat di antaranya dipasang pada diagonal zona pemanasan pelat pemanas, dan jarak dari setiap sudut adalah 150 mm, dan termokopel kelima ditempatkan di tengah pelat pemanas. Suhu yang diukur pada titik mana pun tidak boleh lebih rendah dari suhu yang diperlukan dan berbeda + 5% atau +15 ° C (mana yang lebih kecil).
2. Tabung pemanas: terbuat dari SUS304 stainless steel, panjangnya 2M, diameter nominal 88mm, 108mm, 133mm tiga spesifikasi. Tiga tabung pemanas disusun berdampingan dan tabung berinsulasi prefabrikasi dapat diuji secara terpisah. Ujung pipa pemanas harus dilengkapi dengan bagian pelindung tidak kurang dari 75 mm dan pemanas tambahan untuk mencegah kehilangan panas yang berlebihan di ujung benda uji. Termokopel dipasang setiap 0,3 m dari tabung pemanas, dan suhu permukaan tabung pemanas diukur. Termokopel diatur di sekitar tabung pemanas dalam spiral sekitar interval 90 °. Suhu yang diukur pada titik mana pun tidak boleh lebih rendah dari suhu yang diperlukan dan berbeda + 5% atau +15 ° C (mana yang lebih kecil).
3. Sistem pengukuran suhu: Diameter kawat termokopel 5.0mm, suhu pengukuran 0-1250 ° C; suhu dikumpulkan oleh modul PLC +.
4. Bagian kontrol: Menggunakan modul PLC, komputer mikro mengontrol kurva suhu permukaan panas dalam waktu nyata dan mengeluarkan laporan.
5. Tingkat pemanasan: 5 ° C / menit atau 3 ° C / menit dapat diatur.
6. Pengumpulan suhu: dikumpulkan setiap 2 menit dan ditampilkan dengan kurva;
7. Waktu respons termokopel: <0,5 s kata kunci gambar
8. Kesalahan suhu: ± 0,5 ° C
9. Kesalahan waktu: 1s / jam
10. Komputer: Satu set komputer (setidaknya memenuhi persyaratan berikut: komputer merek lini pertama; CPU: generasi INTEL I5-III; memori: 4G atau di atasnya; hard disk: 500G atau lebih; ​​dengan port serial: operasi instrumen kontrol ; tampilan: 20 atau lebih monitor LCD LED, resolusi 1600 * 900 atau lebih tinggi; sistem windows xp.), satu printer. Satu set perangkat lunak uji.
11. Dilengkapi dengan alat pengukur datar dan perasa: ukur warpage.
12. Dilengkapi dengan kaleng sampel

fitur
1. Diproses oleh alat mesin CNC, dan bentuk busurnya indah dan elegan. Ini memiliki karakteristik karat yang indah dan anti korosi. Bagian lain terbuat dari baja 45 #, pelapisan permukaan menebal / baja sus304
