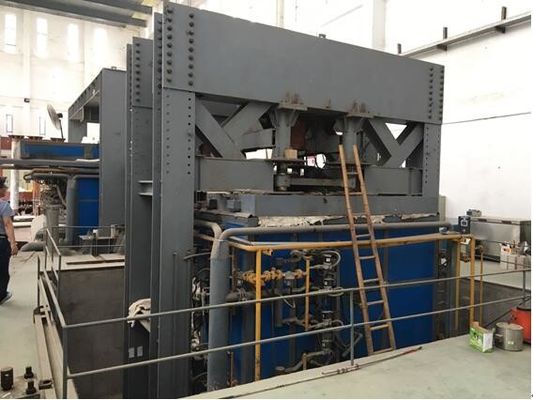

ISO834-1 Alat Bangunan Alat Uji Mudah Terbakar Multifungsi Horisontal

ISO834-1 Alat Uji Pembakaran Horizontal Multifungsi, Tungku Uji Pembakaran

Aplikasi

Cocok untuk bagian yang menahan beban dan non-beban seperti dinding, balok, kolom, lempengan, langit-langit dan atap. Struktur, fiting atau struktur lain dapat digunakan sebagai referensi.

Kesesuaian dengan standar

"Metode uji api komponen bangunan Bagian 1: Persyaratan umum", ISO834-1: 1999 "Komponen bangunan uji api Bagian 1: Persyaratan Umum

Parameter teknik

Tungku uji tahan api: Ini adalah tungku uji horizontal dengan ukuran 6M (panjang) x 6M (lebar) x 3M (tinggi) (dapat disesuaikan), dan bagian dalamnya terbuat dari bahan isolasi tahan suhu tinggi.

Memuat perangkat: memuat mekanis untuk memindahkan derek jembatan di dalam gedung. Kemampuan untuk mensimulasikan pemuatan seragam, pemuatan terpusat, pemuatan aksial, atau pemuatan eksentrik.

Bingkai dukungan: terhubung ke braket irisan pada bingkai oleh empat rol.

Termokopel: termokopel dalam tungku, termokopel bumerang, termokopel bergerak, termokopel internal, termokopel suhu sekitar didistribusikan di berbagai area.

Probe pengukur tekanan in-furnace: Probe ukur berbentuk T dengan akurasi pengukuran ± 2Pa

Probe pengukuran gap uji piece: ± 0,1 mm diameter 6 mm diameter ± 0,2 mm diameter 25 mm

Sistem pembakaran: sistem distribusi gas (dalam jarak 10 meter), nozzle api (tidak kurang dari 20) dan katup pengatur

Sumber gas pembakaran: gas alam (milik pengguna)

Laju aliran gas: 0 ~ 100L / mnt Akurasi pengukuran 2.5

Aliran udara: 0 ~ 50m3 / menit Akurasi pengukuran ≤ ± 0,5m3 / min

Kapasitas tangki bensin: ≥50kg × 6

Sistem kontrol suhu tungku: 10 titik titik pengambilan sampel maksimum

Sistem ventilasi dan peredam kontrol, dll.

Pengukuran panas radiasi pada permukaan belakang benda uji: 0 ~ 10W / cm2

Kontrol suhu dan tekanan tungku terhubung ke sistem kontrol melalui RS485 komputer. Tegangan output DC dari sensor uji pembakaran seperti termokopel dan sensor tekanan dikonversi ke bentuk digital dan kemudian dapat diteruskan ke sistem komputer untuk tampilan dan penyimpanan.
