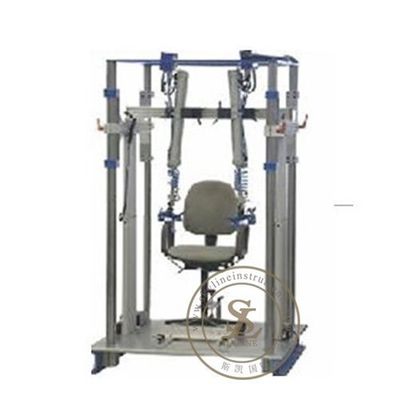

BIFMA 5.1 Sandaran Tangan Kursi Peralatan Pengujian untuk Mengevaluasi Kemampuan Tarik-Tahanan dari Tarmrest pada Arah Paralel

Kursi Sandaran Tangan Testing Machine digunakan untuk mengevaluasi kemampuan pull-resistance dari lengan kursi pada arah paralel, untuk menentukan umur kelelahan di bawah kekuatan paralel. Perbaiki kastor, atur waktu, dan tarik kekuatan dan waktu untuk reposisi otomatis.

Parameter teknis
ukuran a.base -1.5m (W) × 2m (L) × 2m (H)
b.Vertical post- Quantity: 2 unit Tinggi: 1.5m
c.Cross bar-Quantity: 1 unit Tinggi: disesuaikan (bertenaga)
d. aplikasi kekuatan horisontal (tes kekuatan)
-1 unit pulley sistem (pneumatik) untuk menarik & mendorong (kekuatan specifice) sisa lengan kursi duduk tunggal atau banyak
-High adjustable - 500-1500mm.
- Jarak horizontal minimum antara pulley dan arm rest -30mm (dapat disesuaikan).
-Timer- Tarik 1 menit & 1 menit push.
e.Vertical force application (uji kekuatan)
-Dapat menggunakan katrol yang sama untuk gaya horizontal tetapi posisi berada di bawah sandaran lengan untuk menciptakan gaya vertikal.
- Sandaran tangan dan pulley jarak vertikal minimum harus 30 menit (dapat disesuaikan)
Timer - 1 menit ke bawah vertikal.
f.Horizontal (keluar) kekuatan (uji daya tahan)
-1.Pulley system menggunakan kabel / tali untuk menerapkan gaya horizontal selama 50.000 siklus pada sandaran tangan (tugas berat).
- Jarak horisontal minimum antara pulley dan armrest -30mm (dapat disesuaikan)
-High adjustable - 500-1500mm.
-Kontrol -6 digit
-Speed- 10-30 siklus / menit
g.Vertical (ke bawah) force (uji daya tahan)
- 1 sistem katrol menggunakan kabel / tali untuk diterapkan
Gaya vertikal untuk 10.000 siklus pada tes lengan (tugas berat)
Jarak vertikal minimum antara pulley dan armrest -30mm (dapat disesuaikan)
Posisi -Fixible pada platform (di bawah lengan istirahat)
-Counter -6 digit
-Speed ​​- 10-30 siklus 1 menit.
h.Pneumatic cylinder untuk mengoperasikan sistem pulley
Jenis silinder: Silinder beraksi ganda
Gaya maksimum: 2000 Newton
Persyaratan pasokan udara: 6 bar (Minimum)
i.Stopper - untuk menahan alas kursi dari geser
j.Kontrol Panel
-Tombol on / off
-LCD display- load meter, kecepatan, siklus, waktu
-Mengatur pengaturan penginderaan -untuk memastikan furnitur yang sedang diuji tidak kelebihan beban.
-Force selector - Untuk memilih kekuatan predetermine untuk pengujian
-Air regulator -Air regulator dilengkapi dengan indikator tekanan harus disediakan.
k.fitur keamanan

Fitur keamanan harus dipasang untuk menghentikan pengoperasian mesin dalam keadaan darurat atau ketika kebutuhan muncul. Ini harus, menghasilkan retraksi silinder pneumatik dan menurunkan sampel uji. Fitur yang aman juga harus dapat:
-Untuk menghentikan mesin uji dalam hal sampel uji gagal.

-Untuk melindungi mesin uji dari kerusakan mekanis pada saat sampel uji gagal, dan silinder pneumatik akan menarik kembali sampel uji.
-Untuk menghentikan mesin dalam hal terjadi gangguan power supply.
-Untuk menghentikan mesin uji pada akhir jumlah siklus / goresan yang telah ditentukan.

• Uji kekuatan lengan-Vertikal -Static (ANSI / BIFMA X5.1-2017, klausul 12)
• Uji kekuatan lengan-Horizontal -Static (ANSI / BIFMA X5.1-2017, klausul 13)
• Kekuatan lengan Test-Horizontal - Statis (ANSI / BIFMA X5.4-2012, klausa 9)
• Kekuatan lengan Uji-Vertikal - Statis (ANSI / BIFMA X5.4-2012, klausul 10)
• Uji Ketahanan Lengan untuk Beberapa Unit Kursi - Horizontal - Cyclic (ANSI / BIFMA X5.4-2012, klausa 11)
• Uji Ketahanan Lengan untuk Beberapa Unit Kursi - Horizontal - Cyclic (ANSI / BIFMA X5.4-2012, klausa 12)

Specfications

1. Armrest Tinggi 650-780mm atau ditentukan
2. Timer LCD, 0.01sec-99.9detik, 1 detik-99 menit 99 detik
3. Ukuran Mesin 1200 * 500 * 1000mm
4. Angkatan Paralel 100-200lb
5. Paksa Stroke 0-24 inci atau yang ditentukan
6. Counter LCD, 0-999,999 kali
7. Berat 250kg
8. Kekuasaan
9. 1 £, AC220V, 3A

Standar

• EN1335-3 2009 5.7
• ANSI / BIFMA X5.1-2011 11.4 Sudut Depan Load-Kemudahan Test-Cyclic – Off-center
• ANSI / BIFMA X5.1-2011 20 Tes Ketahanan Pijakan Kaki-Vertikal-Cyclic
• ANSI / BIFMA X5.1-2011 21 Uji Ketahanan Lengan - Cyclic
