BIFMA X5.1-2017 Peralatan pengujian furnitur - Mesin pengujian kursi berputar

Mesin pengujian kursi berputar

Aplikasi

Uji ini berlaku untuk semua jenis kursi dengan kursi berputar.

Tujuan pengujian: Mesin ini dirancang untuk mengevaluasi kemampuan kursi untuk menahan tegangan dan keausan yang disebabkan oleh berputar berulang kali.

Parameter teknis

a) Pembuatan platform

- Dapat mengatur arah jarum jam dan berlawanan arah jarum jam

-Rentang rotasi: 0-360°

- Diameter maksimum: 100mm

- Berfungsi dengan silinder pneumatik beraksi ganda

-Kecepatan rotasi yang dapat disesuaikan 5 sampai 15 siklus/menit

b). Panel counter:

-Sumber daya: fase tunggal AC 220V.1KW

- ON / OFF tombol

-6 digit Electronic Predetermine counter ((EPC)

• EPC akan merekam setiap pukulan silinder hingga enam digit
• Akan menghentikan operasi tes ke stroke preset
• EPC akan menampilkan jumlah pukulan yang dicapai selama tes
• EPC juga dapat menyimpan jumlah siklus ketika gangguan daya terjadi dan dapat menampilkan pembacaan aktual dan terus menghitung ketika operasi dilanjutkan.
• Sinyal harus terus sampai counter diatur kembali.

c). Stopper- untuk menahan kursi base dari geser.

Catatan:Satu rotasi 360° dihitung sebagai satu siklus.

i. Siklus uji berputar (ANSI/BIFMA ×5.1-2017, (ANSI/BIFMA X5.9-2017, klausul 8)

II. Pengujian siklus berputar (ANSI/BIFMA X5.9-2020, klausul 19)

III.Pengujian berputar & ketahanan roda dan dasar kursi (BS EN 1728:2012, Pasal 7.11 & 7.13)

Spesifikasi
Menurut standar pengujian: BIFMA X5.1-2002, Tes No. 9
1Ketersediaan: Uji ini berlaku untuk semua jenis kursi dengan kursi berputar.

Tujuan pengujian: mesin ini dirancang untuk mengevaluasi kemampuan kursi untuk menahan tegangan dan keausan yang disebabkan oleh berputar berulang kali.

Mekanisme Mesin

Standar
DIN 4551, EN 1335, NEN 1812, BIFMA X5.1, BSI/BS 5459, EN 581-2

Referensi Dokter: BIFMA X5.1-2017 Berputar Tes

Langkah Uji Kursi

• Kursi harus diikat pada platform. Baik kursi atau platform harus diikat dari putaran.
• Jika kursi dapat disetel, atur ke posisi maksimum kursi.
• Beban 122 kg (270 lb) harus ditempatkan pada kursi sehingga pusat gravitasi beban berada 51 sampai 64 mm (2 sampai 2,5 inci) ke depan dari garis tengah sumbu rotasi seperti yang ditunjukkan pada Gambar 1.
• Perangkat bersepeda harus diatur untuk memutar yang lebih kecil dari: rentang rotasi yang tersedia atau 360 derajat ± 10 derajat. Jika rentang rotasi yang tersedia kurang dari 360 derajat,rotasi mesin uji harus disesuaikan sehingga mekanisme berputar menyentuh tetapi tidak mengesampingkan pemberhentianRotasi dapat baik bidirectional atau unidirectional.
• Untuk kursi yang berputar 360 derajat, satu siklus adalah satu putaran penuh. Untuk kursi yang berputar kurang dari 360 derajat, satu siklus berputar dari satu stop ke stop lainnya.
• Kursi atau platform harus berputar selama 60.000 siklus dengan kecepatan antara 5 dan 15 putaran per menit.
• Jika tinggi kursi dapat diatur, atur tinggi ke posisi terendahnya.
• Untuk semua kursi, lanjutkan tes selama 60.000 siklus tambahan hingga total 120.000 siklus.

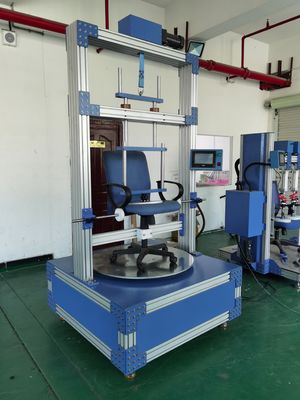

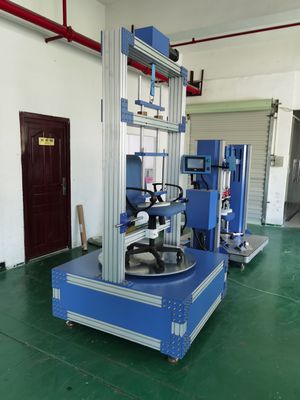

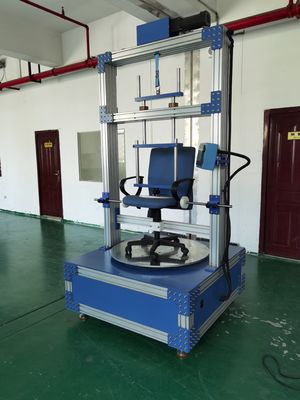

Gambar pengujian:
