Kontrol PLC Peralatan Pengujian Furniture Laci Slide Durable Cycle Tester

Peralatan Uji Furnitur Kontrol PLC Penguji Siklus Ketahanan Slide Laci

Informasi Produk

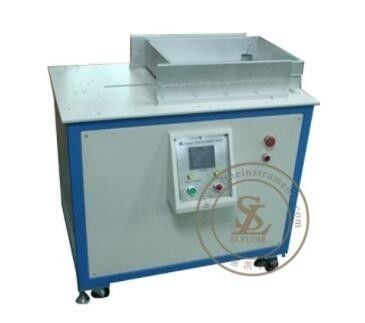

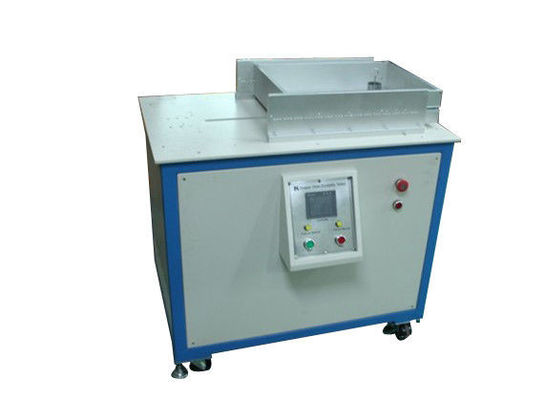

Penguji Ketahanan Slide Laci dirancang untuk menguji slide laci, meja, lemari, dan lemari pakaian.
Mampu mengontrol waktu siklus, kontrol perjalanan konstan, kontrol frekuensi, kontrol langkah

Parameter Teknis

a.Udara terkompresi - 6kg/cm².

b.Motor AC - untuk mengontrol ketinggian dari 250-1000mm.

c.Silinder pneumatik - silinder aksi ganda dengan sakelar magnetik dan langkah maksimum 600mm (dapat disesuaikan). Silinder harus memiliki perlengkapan untuk menahan jenis pegangan laci apa pun untuk membuka/menutup laci tanpa memberikan gaya pada sistem laci.

d.Panel Kontrol/konsol terdiri dari:

• Catu Daya :240 Volt:13 A Ampere:50HZ
• Tombol sakelar ON/OFF
• 6 - digit Penghitung Elektronik yang Dapat Ditentukan Sebelumnya (EPC)

          -EPC akan mencatat setiap langkah silinder hingga enam digit.

          -Akan menghentikan operasi pengujian pada langkah yang telah ditentukan.

          -EPC akan menampilkan jumlah langkah yang dicapai selama pengujian.

          -EPC juga mampu menghitung jumlah siklus ketika terjadi gangguan daya dan mampu menampilkan pembacaan aktual dan melanjutkan penghitungan ketika operasi dilanjutkan.

          -Satu langkah akan dipertahankan hingga penghitung diatur ulang.

Catatan:Satu langkah dihitung sebagai satu siklus.

i.Pengujian siklus elemen yang dapat diperluas (ANSI/BIFMA X5.9-2012, klausul 15)

ii.Pengujian siklus elemen yang dapat diperluas (ANSI/BIFMA X5.5-2014, klausul 10)

iii.Ketahanan elemen ekstensi (BS EN 16122:2012, klausul 7.5.3)

Spesifikasi

1.Ukuran Slide:140-500mm/

2.Operasi manual/

3.Daya bolak-balik laci: motor roda gigi 120w/

4.Sistem kontrol Kontrol PLC, tampilan layar sentuh. Encoder menghitung langkah/

5.Kecepatan uji:0,25m/dtk (dapat disesuaikan)/

6.Perjalanan siklus laci: tutup-buka 140-500mm (dapat ditentukan oleh pelanggan)

Aplikasi

• Produsen furnitur kantor – Menguji slide laci pada meja, lemari arsip, dan unit penyimpanan

• Produsen furnitur domestik – Mengevaluasi laci lemari dapur, lemari pakaian kamar tidur, dan meja rias kamar mandi

• Laboratorium pengujian furnitur – Melakukan pengujian sertifikasi dan jaminan kualitas sesuai standar BIFMA dan EN

• Pemasok slide laci – Memvalidasi daya tahan produk dan masa pakai siklus untuk pelanggan OEM

• Departemen kontrol kualitas – Inspeksi masuk dan pengambilan sampel lini produksi rakitan furnitur jadi

• Tim R&D – Membandingkan desain slide, bahan, dan sistem pelumasan dalam kondisi siklus terkontrol

• Badan inspeksi pihak ketiga – Melakukan penilaian ketahanan independen untuk pelaporan kepatuhan

Pertanyaan yang Sering Diajukan

T: Untuk apa peralatan ini digunakan?
Penguji ini mengevaluasi daya tahan dan masa pakai siklus slide laci yang terpasang pada meja, lemari, lemari pakaian, dan furnitur penyimpanan dengan mensimulasikan pembukaan dan penutupan berulang dalam kondisi terkontrol.

T: Bagaimana proses pengujian bekerja?
Silinder pneumatik mencengkeram pegangan laci dan secara otomatis membuka dan menutup laci pada kecepatan dan panjang langkah yang dapat diprogram. Penghitung elektronik melacak setiap siklus dan menghentikan pengujian ketika jumlah yang telah ditentukan tercapai.

T: Standar apa yang dipatuhi oleh peralatan ini?
Penguji mendukung metode pengujian yang ditentukan dalam ANSI/BIFMA X5.9-2012 (klausul 15), ANSI/BIFMA X5.5-2014 (klausul 10), dan BS EN 16122:2012 (klausul 7.5.3) untuk ketahanan elemen yang dapat diperluas.

T: Jenis laci atau slide apa yang dapat diuji?
Unit ini mengakomodasi slide dengan panjang langkah dari 140 mm hingga 500 mm dan menangani berbagai jenis laci. Perlengkapan dirancang untuk mencengkeram pegangan laci standar tanpa memberikan gaya pada sistem laci.

T: Apa yang terjadi jika daya terputus selama pengujian?
Penghitung elektronik mempertahankan jumlah siklus melalui gangguan daya dan melanjutkan penghitungan dari titik yang sama ketika daya dipulihkan—jadi Anda tidak pernah kehilangan kemajuan pengujian.

T: Bisakah saya menyesuaikan kecepatan pengujian dan panjang langkah?
Ya. Kecepatan pengujian dapat disesuaikan hingga 0,25 m/dtk, dan panjang langkah dapat diatur antara 140 mm dan 500 mm berdasarkan persyaratan slide spesifik Anda.

T: Industri apa yang biasanya menggunakan peralatan ini?
Produsen furnitur kantor, produsen furnitur domestik, laboratorium pengujian, pemasok slide laci, departemen kontrol kualitas, dan badan inspeksi pihak ketiga.
