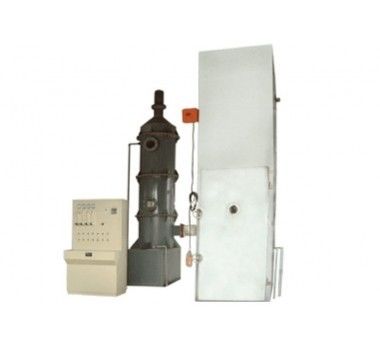

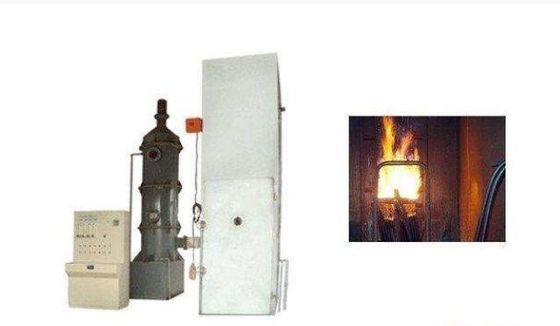

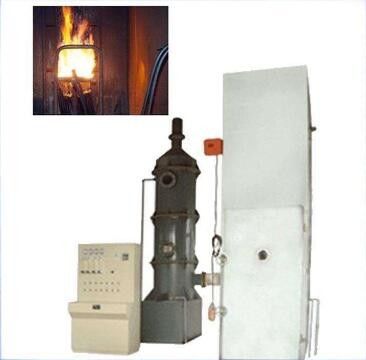

Mesin Uji Pembakaran Kabel Bundel Untuk Eksperimen Pembakaran Kabel Dan Eksperimen Kabel

Mesin Uji Pembakaran Kabel Bundel

menggunakan

Cocok untuk percobaan pembakaran kabel dan kawat tahan api

Parameter teknik
1. Perangkat eksperimental
1.1 Ruang uji: Perangkat eksperimen harus berupa kotak mandiri dengan lebar (1000 ± 100) mm, kedalaman (2000 ± 100) mm dan tinggi (4000 ± 100) mm.Dinding belakang dan kedua sisi kotak uji harus diisolasi panas dengan koefisien perpindahan panas kira-kira 0,7 W?m-2?K-1, pelat baja tahan karat USU304 dengan ketebalan 1,5 mm, dan serat mineral penyekat setebal 65 mm. di tengah, 1,5 untuk luar.Plat stainless steel USU304 tebal mm
1.2 Sumber udara:
1.2.1 Saluran masuk udara dilengkapi dengan speedometer angin kecepatan udara digital, dan laju aliran udara adalah (5000±500) L/mnt.
1.2.2 Setelah pengujian selesai: Jika sampel masih menyala selama satu jam setelah api padam, alarm akan berbunyi dan pembakaran dihentikan secara paksa oleh hujan.
Perangkat
1.3 Jenis tangga baja: lebar (500 ± 5) mm lebar tangga baja standar (800 ± 10) mm lebar bahan tangga baja stainless steel USU304
1.4 perangkat pemurnian emisi:
1.4.1 Bagian atas kotak uji dilengkapi dengan anemometer digital untuk memastikan bahwa laju aliran angin kurang dari 8M/S, yang tidak akan mempengaruhi aliran udara di ruang uji.
1.4.2 Pengumpulan dan pencucian Asap Perangkat asap: Baja tahan karat SUS304 dengan diameter 800mm dan tinggi 3500mm.
2, sumber pengapian
Tipe 2.1: Sumber penyalaan harus mencakup satu atau dua pembakar gas propana dengan pengukur aliran dan pencampur venturi yang terkait.Permukaan api harus 244 pelat logam datar dengan diameter 1,32mm.Jarak tengah lubang-lubang ini adalah 3.2mm, yang terhuyung-huyung dalam tiga baris, masing-masing adalah 81, 80 dan 81, didistribusikan dalam nominal Ukurannya berada di kisaran 257 x 4,5 mm.Selain itu, deretan lubang kecil terbentuk di kedua sisi pelat pernapasan api, dan lubang pemandu ini dapat mempertahankan pembakaran api yang stabil.Setiap burner harus dilengkapi dengan perangkat yang akurat untuk mengontrol laju propana dan aliran udara masuk.Pengukur aliran rotor atau pengukur aliran massa dapat digunakan
2.2 Lokasi sumber penyalaan Pembakar harus ditempatkan secara horizontal (75±5) mm dari permukaan depan spesimen kabel, 600±5 mm dari bagian bawah ruang uji, dan simetris dengan sumbu tangga baja.Titik suplai lampu burner harus ditempatkan di tengah antara dua potongan melintang tangga baja dan setidaknya 500 mm dari ujung bawah spesimen.
