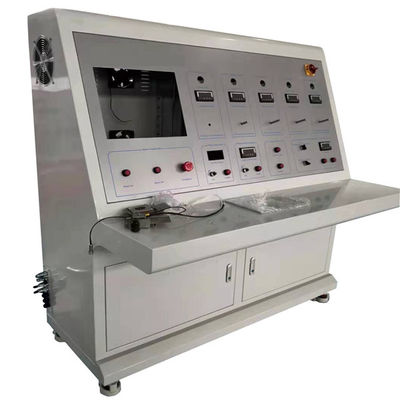

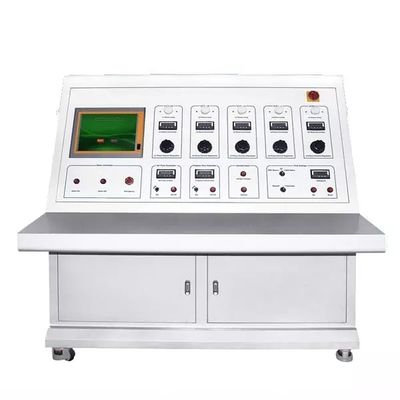

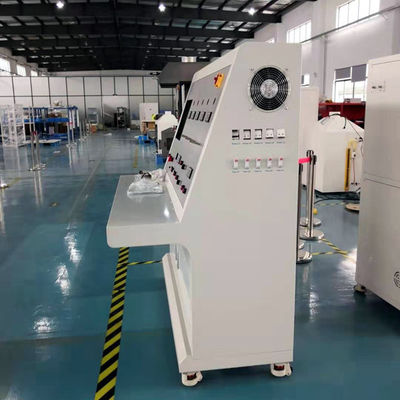

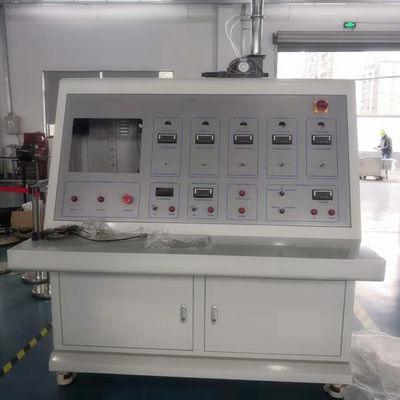

Kawat Dan Kabel Fire Resistance Tester

Perkenalan produk

Aparatus uji ini akan digunakan untuk menguji kabel yang diperlukan untuk menjaga integritas sirkit saat terkena api saja atau kebakaran dengan kejutan di mana kondisi pengujian didasarkan pada nyala api dengan keluaran panas terkontrol yang sesuai dengan suhu setidaknya 750˚C atau kebakaran dengan kejutan pada suhu minimal 830 °C.

Parameter teknik

1.Sumber Panas: Pembakar Gas Propana Tipe Pita AGF
2. Terstruktur dengan 3 baris lubang silang, Lebar depan rata-rata burner: 15mm, Diameter lubang: 1,32mm, Jarak antara pusat: 3.2mm.
3. Baris lubang yang dipoles di lubang pilot untuk pengawetan api di kedua permukaan pelat Burner.
4. Dua termokopel dipasang secara horizontal terpisah 45mm kiri dan kanan garis tengah burner untuk memeriksa suhu.
5. Pengontrol aliran massa untuk mengatur aliran gas dan udara, akurasinya tidak kurang dari 1,5%.
6.Software dapat menunjukkan suhu kalibrasi burner, propana dan laju aliran udara dll.
7. Arus disediakan oleh transformator bintang tiga fase dengan kapasitas yang cukup untuk mempertahankan tegangan uji yang diperlukan ketika integritas rangkaian tidak dapat dipertahankan.
8.Conductor connection indicator (indikator LED) membentuk arus.
9. Nilai tegangan diatur secara otomatis oleh perangkat lunak dan disesuaikan oleh pengontrol panel.
10. Tampilan digital dari data arus dan tegangan, akurasi arus 0,001A.
11. Proteksi arus menggunakan sekering dengan 2A.
12. Data pengukuran real-time dari semua arus dan tegangan dikumpulkan oleh komputer, dan kurva arus dan tegangan dihasilkan.
13.Ketika integritas sirkuit tidak dapat dipertahankan, lampu indikator yang sesuai padam, komputer secara otomatis menentukan keadaan dan mencatat waktu, dan mengirimkan alarm suara dan cahaya.

Fitur Produk

1. Perangkat pendukung sampel harus sedemikian rupa sehingga selubung atau ujung kabel yang dilindungi atau sampel kabel ditopang secara horizontal.Salah satu ujung sampel dijepit dengan penjepit tetap untuk mencegah gerakan, dan ujung lainnya menopang sampel, kabel atau Bagian tengah kabel disangga oleh dua cincin logam yang terpisah 300 mm.Cincin logam dan bagian logam lainnya dari perangkat pendukung diarde dengan baik.Diameter bagian dalam cincin logam sekitar 150 mm, dan batang bundar dengan diameter 10 ± 2 mm digunakan.
2. Sumber pengapian adalah pembakar pita propana AGF Amerika dengan panjang nozzle 500mm dan lebar nominal nozzle 15mm.Nosel memiliki tiga baris diameter nominal terhuyung 1,32mm dan jarak tengah 3,2mm.Ada satu di setiap sisi nozzle.Lubang kecil berfungsi sebagai lubang pemandu untuk menjaga pembakaran api, dan toleransi dimensi adalah ± 5%;
3. Pengontrol aliran massa yang diimpor mengatur aliran gas dan udara, dan akurasi pembacaan tidak kurang dari 1,5%;
4. Katup pengurang tekanan yang diimpor dapat memberikan tekanan outlet 0,1Mpa ± 3pa;
5. Pengukur tekanan yang diimpor, dapat memberikan rentang tekanan 0-200kpa;
6. Termokopel Omega impor dengan diameter 1,5 mm untuk kalibrasi suhu burner;
7. Dapat mengatur waktu uji pembakaran, dan secara otomatis memotong gas;
8. Perangkat lunak uji standar, dapat menampilkan suhu kalibrasi burner, aliran propana, aliran udara;
9. Pengujian ini berlaku untuk kabel dengan tegangan pengenal 0,6/1.0 KV dan di bawahnya;
10. Selama pengujian, arus yang digunakan untuk inspeksi kontinuitas harus melewati semua konduktor kabel.Arus ini disediakan oleh transformator bintang tiga fase.Trafo memiliki kapasitas yang cukup untuk mempertahankan tegangan uji yang diperlukan ketika arus bocor diizinkan.Di ujung lain sampel, setiap konduktor atau setiap set konduktor dihubungkan ke perangkat penunjuk (indikator LED) untuk membentuk arus yang melaluinya data dapat diperoleh dalam perangkat lunak komputer;
11. Pengaturan tegangan dapat dimasukkan oleh komputer, secara otomatis mengatur nilai tegangan.Tegangan juga dapat diatur melalui tombol panel;
12. Proteksi arus rangkaian uji mengadopsi sekering dan sesuai dengan tipe D II yang ditentukan dalam GB 13539.5.Standar sekering 2A.Mudah diganti.Dan gunakan pemutus sirkuit mini yang diimpor untuk melindungi setiap sirkuit uji;
13. Data arus dan tegangan kabel uji semuanya melewati instrumen sekunder, ditampilkan secara digital, akurasi arus uji 0,001A, dan arus aktual 0,25A adalah arus uji terbaik;
14. Data pengukuran real-time dari semua arus dan tegangan dikumpulkan oleh komputer dan menghasilkan kurva arus dan tegangan, menunjukkan kurva arus dan tegangan setiap kabel dalam kondisi kebakaran, dan menentukan kinerja ketahanan api.Analisis lebih lanjut dari kabel sebagai fungsi waktu kebakaran dapat dilakukan.Data akhir disimpan dalam database komputer dan laporan standar dibuat untuk memudahkan akses;
15. Kalibrasi suhu nyala sebelum pengujian, termokopel lapis baja yang diimpor dikalibrasi, suhu kalibrasi dikumpulkan oleh komputer setidaknya selama 10 menit, dan mode kebakaran dipilih di komputer.Menurut mode pasokan api, komputer melakukan pengambilan sampel kondisi tunak dan perhitungan perbedaan sesuai dengan suhu yang dikumpulkan, dan memberikan laporan verifikasi.Simpan laporan dan simpan dalam database untuk memastikan keandalan dan otoritas verifikasi;
16. Selama pengujian, gas dan udara tambahan keduanya adalah pengontrol aliran massa, dan venturi dicampur, komputer secara otomatis mengontrol katup aliran, dan data dicatat secara real time dalam database.Komputer secara otomatis mengontrol rasio gas dan udara tambahan untuk membuat pembakaran Sepenuhnya, menghasilkan nyala api yang stabil dan menstabilkan suhu nyala;
17. Ketika sirkuit biasanya diberi energi, setiap sirkuit mengadopsi lampu indikator yang diimpor.Ketika saluran tidak lengkap dalam kondisi nyala, indikator sirkuit yang sesuai padam.Komputer secara otomatis menentukan status saat ini dan mengontrol alarm suara dan lampu.

Aplikasi: Penguji api kawat dan kabel digunakan untuk menguji ketahanan api kabel untuk kabel atau kisi, dan terbakar dalam nyala api tidak kurang dari 750 ° C dan 950 ° C untuk menguji integritas kabel untuk mempertahankan sirkuit .

Standar

IEC: IEC 60331-11&12:2002, IEC 60331-21~23:1999
IEC 60331 Uji kabel listrik dalam kondisi cemara Integritas sirkuit
IEC 60331 Bagian 11 Api saja pada suhu nyala minimal 750˚C
IEC 60331 Bagian 21 Kabel tegangan pengenal hingga dan termasuk 0,6/1kV
IEC 60331 Bagian 12 Kebakaran dengan kejutan pada suhu nyala minimal 830˚C
IEC 60331 Bagian 31Kebakaran dengan kejutan Kabel tegangan pengenal hingga dan termasuk 0,6/1kV
Dimensi:1750 mm (L) x 680 mm (D) x 1400 mm (T)
Berat: 160kg

Persyaratan instalasi

Listrik: AC 380V 3-fase, 50/60Hz, 30A
Suhu Sekitar: Pengoperasian 10°C hingga 35°C
Ruang pengujian: 3.000 mm (L) x 3.000 mm (D) x 3.000mm (T)
Gas: Udara dan Propana​
