ISO 5660 Kalorimeter Pengukur Kerucut

Kalorimeter kerucut.pdf
Instrumen pengenalan
Kalorimeter kerucut berasal dari konsumsi oksigen dari sampel persegi panjang (100mm × 10mm) yang diuji oleh Dr. Vytenis Babrauskas pada nilai radiasi panas 100KW / m2.
Kalorimeter kerucut didasarkan pada prinsip konsumsi oksigen pembakaran bahan. Panas yang dilepaskan per 1 kg oksigen adalah sekitar 13,1MJ.waktu pembakaran, konsumsi oksigen, produksi CO dan CO2, dan aliran gas pembakaran.
Kalorimeter kerucut secara ketat sesuai dengan ukuran laboratorium, dan unit kontrol otomatis yang dirancang oleh perangkat lunak pengujian nyaman untuk dioperasikan oleh pengguna.dia menggunakan komputer layar sentuh 17 inci, yang sepenuhnya sesuai dengan standar internasional.

Standar sesuai
- ISO 5660 tes reaksi api, tingkat pelepasan panas, tingkat asap dan tingkat kehilangan massa;
-ASTM E1354 Penentuan tingkat pelepasan panas dan asap yang terlihat dari bahan dan produk menggunakan kalorimeter konsumsi oksigen;
- BS 476 Pt.15 pembakaran dan tes struktur bahan bangunan, penentuan tingkat pelepasan panas produk;

Parameter teknis

Fitur Produk dan Aplikasi
1.Cone Calorimeter dengan kabinet analisis bergerak, dapat terhubung dengan sistem uji tingkat pelepasan panas besar seperti ISO 9705, EN 13823 dll, sesuai dengan ISO 5660, ASTM E1354, BS 476 Bagian 15 dllstandar pengujian.
2.Integrated badan uji dan 19 inci kabinet analisis, tertanam PC 15 Inch layar sentuh komputer, untuk seluruh kontrol dan pengujian otomatis.

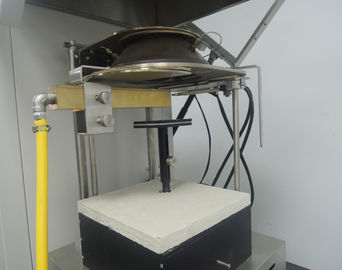

3Pemanas kerucut memiliki daya nominal 5000W, output panas 0 ~ 100kW / m2, menggunakan pengontrol suhu PID, sementara kerucut radiasi dapat horizontal atau vertikal.
4Terpapar pada bagian tengah permukaan sampel dalam kisaran 50 x 50 mm, radiasi di pusat penyimpangan tidak lebih dari 2%.
5.Rentang bobot sampel 0 ~ 3000g; akurasi: 0,1g.
6.Auto Split Shutter secara otomatis dibuka untuk mengirimkan radiasi ke sampel.
7.ABB EL3020 Analis oksigen paramagnetik, menggunakan metode perubahan paramagnetik untuk mengukur konsentrasi oksigen dalam gas. rentang konsentrasi 0-25%.
8.Analisis kepadatan asap menggunakan sistem laser, sistem ini terdiri dari 0,5mW He Ne laser, detektor utama dan detektor bantu.

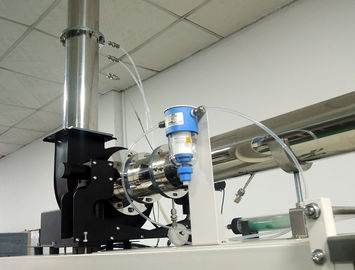

Sistem knalpot terdiri dari kipas, penutup pengumpulan asap, pipa knalpot dan alat pengukur aliran pelat lubang dan sebagainya.
9Ring sampler telah dipasang dari hood pengumpul asap pada 685 mm, dengan 12 lubang.
10.Rata aliran knalpot harus ditentukan dengan mengukur perbedaan tekanan di kedua sisi lubang tepi tajam 350 mm di atas kipas, diameter dalam lubang tepi tajam
Pelat lubang tepi adalah 57mm + 1mm.
11Sistem pengambilan sampel gas ABB SCC-S terdiri dari pompa pengambilan sampel, filter, perangkap dingin, pembuangan air limbah, filter air dan filter CO2.
Sistem pendingin air portabel tanpa perlu untuk airworks dan pipa saat menggunakan Fluxmeter Panas (untuk ISO 5660).
12Untuk mengkalibrasi respons dari seluruh sistem uji, penggunaan pembakar kalibrasi kuningan pembukaan persegi, digunakan untuk mengukur nilai koefisien C.
13Sistem akuisisi data dapat merekam analizer oksigen, orifice meter, termokopel dan instrumen lain dari output.

Aplikasi

Kalorimeter kerucut cocok untuk mengevaluasi perilaku pembakaran dan api dari berbagai bahan, termasuk:

• Bahan bangunan dan produk konstruksi

• Bahan Kereta Api

• Bahan kawat dan kabel

• Bahan polimer

• Bahan komposit

• Bahan yang digunakan untuk penelitian kebakaran dan pengujian laboratorium

Hal ini dapat digunakan oleh produsen bahan, laboratorium pengujian kebakaran, lembaga penelitian dan organisasi lain yang terlibat dalam pengujian kinerja kebakaran.


Rincian produk dari kalorimeter kerucut
Nama Cone Calorimeter berasal dari pemanas kerucut seperti yang digunakan oleh Dr.Vytenis Babrauskas untuk memeriksa spesimen uji (100mm x 100mm dengan fluks hingga 100kW/m2 untuk skala bench depletion oksigen dari pengembanganTes kalorimeter kerucut didasarkan pada teori bahwa kalori pembakaran murni sebanding dengan jumlah oksigen yang diperlukan untuk pembakaran dan 13.1 MJ/kg dihasilkan setiap kali 1 kg oksigen dikonsumsi, dan emisi panas, waktu pembakaran, konsumsi oksigen, produksi CO dan CO2, dan aliran gas terbakar yang dihasilkan dari bahan uji diukur.
Standar
ASTM:ASTM D6113,ASTM E1354,ASTM E1740,ASTM F1550
BS:BS 476-15
ISO:ISO 5660
EN:EN 45545-2: 2013
GB:GB/T 16172:2007

Persyaratan Pemasangan
Listrik: 230 volt Nominal 50 ampere
Suhu lingkungan: 10°C sampai 35°C
Dimensi: Peralatan: 1800mm (W) x 900mm x (H) x 2600mm (D)
Pasokan gas: Metana, nitrogen, udara terkompresi

Silahkan lihat video operasi Kalorimeter Kerucut seperti di bawah link:
https://youtu.be/-U20AJEfArg

Profil Perusahaan.pdf

Pertanyaan yang Sering Diajukan

Q1: Untuk apa kalorimeter kerucut digunakan?

A1:Cone Calorimeter digunakan untuk mengevaluasi perilaku api dan kinerja pembakaran bahan.produksi asap, produksi CO dan CO2, dan kehilangan massa selama pembakaran.

Q2: Bagaimana fungsi kalorimeter kerucut?

A2: Kalorimeter kerucut bekerja berdasarkan prinsip konsumsi oksigen.jumlah oksigen yang dikonsumsi oleh sampel uji diukur dan digunakan untuk mengevaluasi panas yang dilepaskan oleh material.

Q3: Standar apa yang dapat digunakan dengan Cone Calorimeter ini?

A3:Daftar spesifikasi produk ISO 5660, ASTM E1354, BS 476 Bagian 15, ASTM D6113, ASTM E1740, ASTM F1550, EN 45545-2:2013 dan GB/T 16172:2007Standar yang berlaku tergantung pada aplikasi pengujian tertentu.

Q4: Bahan apa yang dapat diuji menggunakan Calorimeter Kerucut?

A4:Klorimeter kerucut dapat digunakan untuk menguji bahan bangunan, bahan kereta api, bahan kawat dan kabel, polimer,Komposit dan bahan mudah terbakar lainnya sesuai dengan metode pengujian yang berlaku.

T5: Parameter apa yang dapat diukur oleh Calorimeter Kerucut?

A5:Tergantung pada konfigurasi sistem, peralatan dapat mengukur laju pelepasan panas, waktu pembakaran, konsumsi oksigen, produksi asap, produksi CO dan CO2, kehilangan massa dan aliran gas pembakaran.

P6:Apakah analisis asap tersedia?

A6:Ya. Analisis kepadatan asap terdaftar sebagai konfigurasi opsional. Sistem ini juga dapat dilengkapi dengan analizer inframerah untuk analisis CO dan CO2.

T7: Dapatkah kalorimeter kerucut dihubungkan ke sistem pengujian api lainnya?

A7:Menurut spesifikasi produk, Calorimeter Kerucut dapat dihubungkan dengan sistem pengujian tingkat pelepasan panas yang lebih besar seperti ISO 9705 dan EN 13823.
