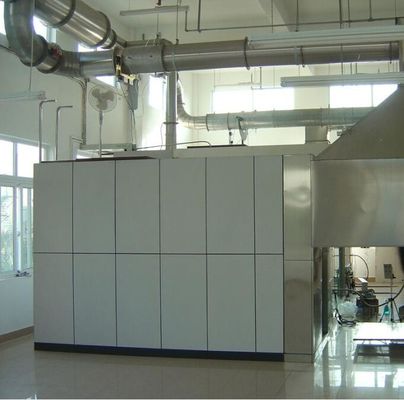

- Sistem pengontrol aliran gas buang
|
| Indeks |
barang |
Teknis dan spesifikasi |
| 1.1 |
Lemari asam |
Dipasang langsung di atas bukaan ruang uji pembakaran, 1,8 ~ 2,0 meter di atas tanah, ukuran bawah 2440 * 2440mm, tingginya 1000mm, dan bahannya SS304 ； |
| 1.2 |
Homomixer gas buang |
Pemasangan dan kap pengumpul asap berbentuk kerucut tepat di atas, ukurannya 900 * 900 * 900mm, dua pelat baja tahan karat 900 * 500 dipasang di dalam, dan satu sisi dibuka dengan bukaan φ400 untuk menghubungkan ke pipa, bahannya SS304 |
| 1.3 |
Pipa knalpot asap |
φ adalah 400mm, panjang 5000mm, terdiri dari beberapa bagian, dihubungkan dengan flensa dan cincin penyegel tahan suhu tinggi, kedua ujungnya dipasang dengan perangkat pemerataan gas buang, bahannya SS304; |
| 1.4 |
Kipas buang |
Kipas knalpot sentrifugal, tangki bagian dalam terbuat dari stainless steel, dapat menahan gas buang suhu tinggi tidak kurang dari 300 ℃, dan volume udara disesuaikan secara bertahap oleh konverter frekuensi |
| Sistem pembuangan asap cukup untuk semua asap yang dihasilkan oleh uji pembakaran ponsel, dan kapasitas pembuangan asap tidak kurang dari 8000m³ / jam; |
| 2. Bagian pengukuran yang komprehensif |
| 2.1 |
Bagian pengukuran yang komprehensif |
Bagian pipa stainless steel dengan panjang 2155mm dan diameter 400mm, terbuat dari SS304, dilengkapi dengan sensor seperti tekanan, suhu, jalur cahaya, dan pengambilan sampel; |
| 2.2 |
Perangkat penginderaan tekanan |
Probe dua arah, terbuat dari baja tahan karat, dipasang di tengah pipa, dan ruang depan dan belakang dihubungkan ke sensor perbedaan tekanan melalui tabung PTFE untuk mendeteksi perbedaan tekanan di dalam pipa; |
| Sensor tekanan diferensial dipasang pada braket bagian pengukuran komprehensif untuk memastikan bahwa pembacaan tekanan diferensial memiliki penundaan singkat dan tidak ada kerugian, dan waktu respons T90 kurang dari 3 detik |
| Sensor tekanan, kisaran 0-2000Pa, akurasi ± 5Pa ； |
| 2.3 |
Perangkat penginderaan suhu |
Mengadopsi termokopel American Omega, diameter 0,5 mm, termokopel tipe K insulasi lapis baja yang memenuhi persyaratan IEC; |
| Rentang 0-1000 ℃, akurasi 0,1 ℃ |
| 2.4 |
Alat pengukur jalur optik |
Sistem atenuasi optik adalah jenis lampu pijar, yang dipasang pada bagian pengukuran komprehensif dengan konektor fleksibel dan mencakup perangkat berikut: Lampu adalah lampu pijar dan digunakan pada suhu warna (2900 ± 100) K.Catu daya adalah arus searah yang stabil, dan kisaran fluktuasi arus dalam ± 0,5% (Termasuk suhu, stabilitas jangka pendek dan jangka panjang);
Sistem lensa digunakan untuk memadatkan cahaya menjadi sinar paralel dengan diameter minimal 20mm.Lubang pemancar cahaya dari fotosel harus ditempatkan pada titik fokus lensa di depannya, dan diameternya (d) harus bergantung pada panjang fokus (f) lensa sehingga d / f kurang dari 0,04 ;
Detektor dan probe fotodioda silikon impor, ruang fotodeteksi memiliki stabilitas linier 0,1%, rentang pengukuran 10-bit, responsivitas distribusi spektral fotodioda silikon konsisten dengan CIE (kurva iluminasi), dan fungsi standar V (γ) dapat mencapai Setidaknya ± Akurasi 5%;
Waktu respons 90% dari sistem atenuasi optik tidak melebihi 3 detik;
|
| 2.5 |
Perangkat pengumpulan gas sampel |
Tabung sampel uji penusuk tabung, terbuat dari SS304, memiliki desain yang dapat dilepas untuk memfasilitasi pembuangan karbida yang terakumulasi dalam tabung sampel dan mengurangi waktu tunda sistem |
| 2. Gas dan sistem pengendaliannya |
| 3.1 |
Pembakar |
Pembakar T khusus untuk pembakaran kasur terdiri dari pembakar utama dan samping.Itu dipasang di troli seluler dan dilengkapi dengan bobot dan kaki standar.Ketinggian kepala T-burner dapat disesuaikan dan bahannya SS304; |
| 3.2 |
Perangkat pengapian |
Metode penyalaan api terbuka panjang diadopsi, penyalaan jarak jauh dimungkinkan, aman dan tingkat keberhasilan penyalaan tidak kurang dari 99% ； |
| Kepala pembakaran utama dan samping dilengkapi dengan perangkat pengapian api terbuka panjang, dan perangkat dilengkapi dengan pipa pasokan gas secara terpisah, yang tidak mempengaruhi aliran kepala pembakaran dan dapat disesuaikan secara individual melalui katup jarum ； |
| Dilengkapi dengan perangkat pengapian percikan untuk menyalakan api terbuka yang panjang, tanpa pengapian manual, aman dan remote control; |
| 3.3 |
Kontrol aliran gas kepala pembakaran |
Pembakar utama dan samping masing-masing dilengkapi dengan pengukur aliran massa untuk mengontrol aliran propana ； |
| Mengadopsi pengukur aliran massa American Alicat, medium propana, kisaran 0-450mg / s, akurasi ± (0,8% rdg + 0,2% FS), waktu respons 0,1 detik; |
| Aliran gas dikontrol oleh perangkat lunak, dan waktu nyala dikontrol secara otomatis ； |
| 3.4 |
Pembakar pasir yang dikalibrasi |
Pembakar pasir yang dikalibrasi |
| Dilengkapi dengan perangkat pengapian api terbuka panjang dan perangkat pengapian percikan listrik, pengapian jarak jauh dimungkinkan, aman dan tingkat keberhasilan tinggi; |
| 3.5 |
Kontrol aliran gas yang dikalibrasi |
Menggunakan pengukur aliran massa American Alicat, medianya adalah propana, kisarannya 0-7g / s, akurasinya adalah ± (0,8% rdg + 0,2% FS), waktu respons 0,1 detik, dan nyala api kalibrasi maksimum adalah 300kw; |
| Aliran gas kalibrasi dikontrol oleh perangkat lunak, yang secara otomatis dapat mengontrol sumber nyala kalibrasi bertingkat dengan output 75kw / 160kw ； |
| 3.6 |
Sistem pengaturan |
Gunakan Omron PLC untuk mengontrol aliran gas, dilengkapi dengan alat pemutus gas, aman dan andal; |
| Konfigurasi terpisah dari kotak kontrol gas, aman dan nyaman untuk pengoperasian dan pemeliharaan ； |
- Sistem pengolahan gas buang
|
| 4.1 |
Filtrasi gas buang |
Dilengkapi dengan perangkat filter tiga tahap, penyaringan debu jangka panjang dalam gas buang:
Filter kasar kapas serat gelas kelas satu, menyaring partikel besar karbida dalam gas buang, dan bahan filter dapat dengan cepat diganti;
Filter American Parker kelas dua, elemen filternya adalah PTFE, presisi adalah 2μm, dan elemen filter dapat dengan cepat dilepas dan diganti;
Filtrasi membran PTFE tiga tahap, dengan akurasi 0,5μm, secara efektif memotong kelembapan;
|
| 4.2 |
Perangkap dingin |
Cold trap tipe pompa kompresi, kapasitas pendinginan 320KJ / jam, akurasi kontrol suhu 0,1 ℃, perubahan statis 0,1K, self-start dan bebas perawatan |
| 4.3 |
Perangkap uap |
Secara otomatis menguras air pendingin yang dihasilkan oleh perangkap dingin, bebas perawatan ； |
| 4.4 |
Kolom pengeringan |
Digunakan untuk mengeringkan sisa uap air dalam sampel gas, dapat dengan cepat dibongkar dan diganti dengan media pengering. |
| 4.5 |
Pompa pengambilan sampel |
Pompa pengambilan sampel vakum KNF Jerman, dengan kapasitas pengambilan sampel 16L / mnt, dapat terus mengeluarkan tekanan pengambilan sampel 50KPa, dengan sesak udara tinggi, kebisingan rendah, dan getaran rendah |
| 4.6 |
Rotameter |
Rotameter yang diimpor dengan kisaran 0-1.5L / menit, yang dapat menstabilkan aliran gas sampel keluaran dan mengurangi kesalahan pengukuran yang disebabkan oleh fluktuasi aliran gas; |
| 3. Sistem analisis konsentrasi gas |
| 5.1 |
Penganalisis gas (Servomex) |
Penganalisis O2 yang diimpor, analisis konsentrasi O2 paramagnetik, rentang pengukuran 0-21%, akurasi 0,01%, waktu respons tidak lebih dari 12 detik, penyimpangan penganalisis dan kebisingan tidak lebih dari 100ppm dalam 30 menit;
Deviasi linier: ≤1% FS;
Pengulangan: ≤0.5FS
Hujan mengambang nol: ≤1% FS / 7D;
Waktu mulai: ≤30 menit;
|
| Penganalisis CO / CO2 yang diimpor, analisis konsentrasi CO / CO2 tipe IR, rentang pengukuran CO: 0-1%, akurasi 0,01%, CO2: 0-10%, akurasi 0,01%, dan waktu respons tidak melebihi 12 detik. |
| 3. Sistem Akuisisi Data |
| 6.1 |
Modul akuisisi |
Menggunakan modul akuisisi Advantech,
Akurasi pengumpulan konsentrasi gas adalah 100 × 10-6;
Akurasi pengumpulan suhu adalah 0,1 ℃;
Akurasi pengumpulan perbedaan tekanan adalah 0.1Pa;
Akurasi perolehan waktu adalah 0.1s;
Sinyal lain adalah 0,1% dari nilai keluaran skala penuh;
|
| 6.2 |
pengumpulan data |
Sistem mencatat dan menyimpan data berikut setidaknya setiap 3 detik:
Perbedaan tekanan dari probe dua arah, Pa;
Suhu pipa, K;
Konsentrasi O2,%;
Konsentrasi CO,%;
Konsentrasi CO2,%;
Laju aliran massa propana, mg / s
Waktu
|
| 7. Perangkat lunak operasi standar |
| Perangkat lunak operasi standar mencakup fungsi-fungsi berikut |
| 7.1 |
Pemantauan status sistem |
Baca status dan nilai sinyal dari setiap sensor di sistem ； |
| 7.2 |
Kalibrasi sensor |
Kalibrasi sensor untuk suhu, tekanan angin, jalur cahaya, analisis konsentrasi, dll. |
| 7.3 |
Kalibrasi sistem |
16CFR1633 Prosedur kalibrasi langkah sistem standar |
| 7.4 |
Prosedur operasi standar |
16CFR1633 prosedur operasi standar |
| 7.5 |
Laporkan ulasan |
Akses data mentah dan laporan pengujian ekspor |
| 7. Peralatan bantu lainnya |
| 7.1 |
Kerangka uji sampel |
Dilas oleh besi sudut baja 38mm, ukurannya 1900 * 990 * 115mm |
| 7.2 |
Perkakas lokasi 1 |
Digunakan untuk mengkonfirmasi posisi vertikal matras dan rangka uji, bahannya SS304 |
| 7.3 |
Perkakas lokasi 2 |
Digunakan untuk memastikan jarak antara kepala pembakaran dan kasur, terbuat dari paduan aluminium |
| 7.4 |
VCR |
Video tes masuk |
| 7.5 |
Skala gaya tarik |
Digunakan untuk mengkonfirmasi gaya yang diberikan oleh kepala pembakaran utama pada permukaan kasur |
| 7.6 |
PC Desktop |
Komputer industri AdvanTech dan antarmuka akuisisi data terintegrasi meningkatkan stabilitas operasi sistem. |
