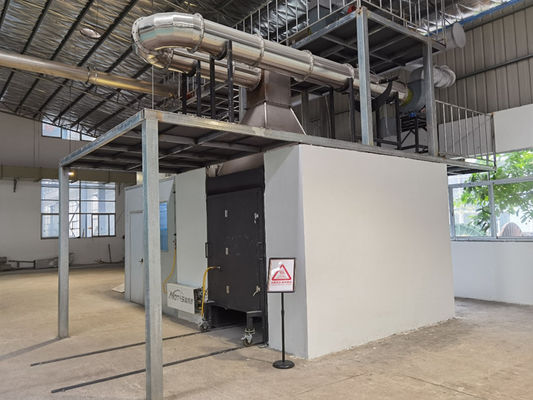

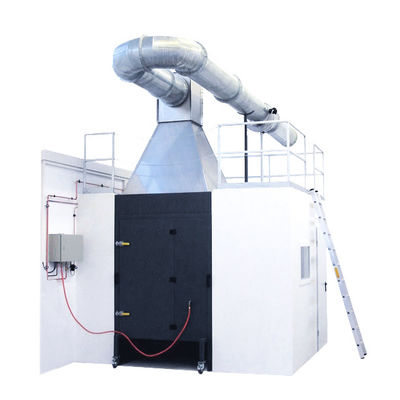

Peralatan Uji Api Pembakaran Tunggal, Ruang Uji Api SBI 16L / Min

EN13823 Peralatan Pengujian Mudah Terbakar Item Tunggal Terbakar (SBI)

Deskripsi instrumen

Ini cocok untuk pengujian ketahanan api bahan / produk bangunan dalam item terbakar tunggal (SBI). Reaksi terhadap pengujian api untuk produk bangunan – Produk bangunan kecuali penutup lantai yang terkena serangan termal oleh item terbakar tunggal.

Fitur:

1. Bagian inti mesin adalah komponen impor: seperti peralatan analisis karbon dioksida, oksigen.

2. Gaya antarmuka operasi dan kinerja setara dengan FTT Inggris Raya, beberapa kinerja lebih baik.

3. Perawatan mudah, cepat, penggantian suku cadang selanjutnya daripada FTT minimum kurang dari 50% hingga 70%, tidak akan ada masalah perawatan.

4. dengan kabinet kontrol terintegrasi impor.

Spesifikasi

1. Komposisi: peralatan uji ini meliputi laboratorium pembakaran, ruang kontrol, 2 kereta kecil, pipa knalpot, rangka tetap, sistem pengumpulan gas buang, perangkat sistem pengukuran terintegrasi, perangkat pengumpulan dan analisis data, perangkat kontrol pasokan gas.

2. Ruang pembakaran: panjang (3,0 ± 0,2) m × lebar (3,0 ± 0,2) m × tinggi (2,4 ± 0,1) harus dibuat dari Batu bata.

3. Dengan bata dan papan silikat kalsium pelat A1 yang membentuk ruang pembakaran standar, tungku uji harus dipasang secara lokal;

4. Di bagian atas ruangan terdapat tudung pengumpul dan pipa asap yang menghubungkan pipa pengambilan sampel. Panas pembakaran yang dilepaskan dan produk pembakaran dari sampel dikeluarkan dari pipa knalpot selama pengujian.

5. Ruang pembakaran di dinding terdapat bukaan, mudah untuk memasukkan kereta kecil, di bawah ruang kereta udara keluar secara alami; pelat uji vertikal di kedua sisi permukaan depan kedua sisi dibuka jendela observasi.

6. Sumber penyalaan, ditempatkan di kereta di sudut vertikal pembakar kotak pasir propana 31KW (panjang sisi 250MM tinggi 80MM).

7. Posisi kereta adalah untuk menempatkan bukaan kereta di bagian belakang kereta tepat untuk menutup bukaan di dinding ruang pembakaran. Untuk mendistribusikan aliran udara secara merata di sepanjang lantai ruang pembakaran, pelat berlubang (berlubang) diatur di saluran masuk udara di bagian bawah kereta Diameter 8mm, luas terbuka menyumbang 60% dari total luas).

8. Dengan perlengkapan tata kelola yang dapat disesuaikan, pemuatan dan pembongkaran sampel sangat nyaman.

9. Pembakar kotak pasir: satu di lantai kereta (pembakar utama), yang lain dipasang pada kolom rangka, gas propana melalui pembakar kotak pasir dan menghasilkan keluaran panas 30,7 ± 2,0kW.

Pengukuran Oksigen: SIEMENS penganalisis

Sistem akuisisi data rekaman dapat mengumpulkan konsentrasi oksigen, konsentrasi karbon monoksida, suhu, kepadatan asap, laju pelepasan panas, laju kehilangan massa, dll., dapat disimpan.

Standar Pengujian
EN 13823

Reaksi terhadap pengujian api untuk produk bangunan – Produk bangunan kecuali penutup lantai yang terkena

serangan termal oleh item terbakar tunggal.

EN 13501-1

Klasifikasi api produk konstruksi dan elemen bangunan.

Pemasok harus memberikan dokumentasi kepatuhan dan sertifikat.

Cakupan Pasokan

Sistem SBI lengkap harus mencakup:

Ruang Uji SBI

- Ruang uji lengkap sesuai dengan persyaratan EN 13823

- Konstruksi tidak mudah terbakar

- Cocok untuk pemasangan spesimen berbentuk L

- Dimensi internal sesuai dengan persyaratan standar

- Pintu akses dan jendela observasi

- Sistem pemasangan sampel

⸻

3 .Sistem Pembakar

Sistem harus mencakup:

- Pembakar Kotak Pasir SBI

- Sistem pasokan gas propana

- Sistem kalibrasi pembakar

- Regulator tekanan gas

- Pengukuran dan kontrol aliran gas

- Sistem pemadaman darurat

Kapasitas pembakar yang dibutuhkan: Sekitar 30 kW

5 .Sistem Pengukuran dan Analisis

Sistem harus mencakup:

Pengukuran Pelepasan Panas

Parameter yang dibutuhkan:

- Laju Pelepasan Panas (HRR)

- Pelepasan Panas Total (THR600s)

- Perhitungan FIGRA

Pengukuran Asap

Parameter yang dibutuhkan:

- Laju Produksi Asap (SMOGRA)

- Produksi Asap Total (TSP600s)

Analisis Gas

Dibutuhkan:

- Penganalisis Oksigen (O₂)

⸻Penganalisis Karbon Dioksida (CO₂)

- 6 .Sistem Akuisisi Data

Perangkat lunak harus menyediakan:

- Pemantauan waktu nyata

- Perekaman data otomatis

- Pembuatan laporan pengujian

- Kurva waktu-suhu

- Kurva HRR

- Kurva Asap

- Perhitungan otomatis:

- FIGRA

- THR600s

- SMOGRA

-TSP600s

Laju pengambilan sampel minimum: ≤ 10 Hz
