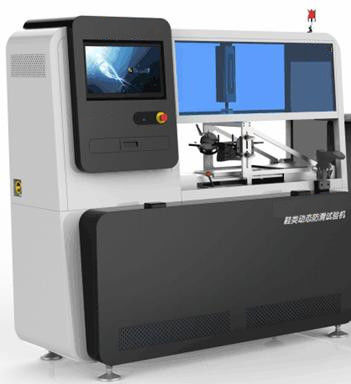

GB/T 3903.6-2017 1500W Peralatan Pengujian Alas Kaki Untuk Uji Kinerja Anti Selip Dinamis

Mesin Uji anti-slip Dinamis Alas Kaki

menggunakan

Digunakan untuk uji kinerja anti-selip dinamis dari seluruh sepatu atau sol.

Standar

GB/T 3903.6-2017,GB/T 28287-2012,EN 13287-2012,ASTM F2913-2011(ASTM F1677-2005),SATRA TM 144,EN ISO 20345,GB 21148:2020,GB 20265:2019,QB/ T 4549:2013,QB/T 4552-2020,QB/T 4553:2013,QB/T 4556:2013,QB/T 5300-2018,QB/T 5301-2018,QB/T 5412-2019,QB/T 5541-2020；

Prinsip

Terapkan beban yang ditentukan melalui media yang berbeda (pelat baja tahan karat, ubin keramik atau yang ditentukan).Atur jumlah dan kecepatan gesekan yang ditentukan.Untuk mengukur koefisien gesekan sol untuk menentukan ketahanan selip sepatu;

Item tes: Slip tumit ke depan

Slip bagian depan ke belakang

Slip datar ke depan

spesifikasi

1. Tekanan vertikal: 0～1000N;

2. Ketegangan horizontal: 0～1000N;

3. Kecepatan uji: (0～0.3±0.03) m/s dapat disesuaikan;

4. Stroke pelat bergerak: 0～200mm;

5. Waktu kontak statis: 0～5s;

6. Memperbaiki perangkat sepatu terakhir: 0～30;

7. Sensor vertikal: 1KN satu (jenis cakram NTS Jepang);

8. Sensor level: 1KN dua (tipe disk NTS Jepang);

9. Akurasi: ±0,5%;

10. Akurasi kontrol tekanan vertikal: ± 1%;

11. Waktu kontrol tekanan vertikal: 0 untuk menetapkan nilai, kurang dari 0,2 detik;

12. Peredam planet: rasio reduksi adalah 1:15, dan operasinya rendah kebisingan;

13. Mengadopsi rel panduan linier presisi;

14. Kopling rem: Taiwan R&D;

15. Sabuk waktu transmisi: Samsung Korea Selatan;

16. Sensor perpindahan: presisi Japan Rheinland 0,001mm;

17. Meja kerja: 600*320mm (terbuat dari stainless steel);

18. Motor kontrol: Motor servo Jepang Panasonic 750W;

19. Sistem tekanan: menggunakan kontrol katup proporsional SMC Jepang, pengaturan komputer, tekanan otomatis;

20. Rak sampel: terbuat dari paduan aluminium;

21. Sistem kontrol + perangkat lunak: Sistem akuisisi berkecepatan tinggi dan perangkat lunak pengujian khusus yang dikembangkan oleh Perusahaan Hengyu, metode pengujian bawaan seperti EN 13287, SATRM 144, ASTM F2913, GB/T3903.6, dll. dapat dipanggil secara langsung;

22. Silinder paksa: silinder SMC;

23. Perangkat perlindungan: perlindungan kebocoran, perlindungan tekanan berlebih, perlindungan batas stroke penyangga udara.Perlindungan sakelar berhenti darurat;

24. Pengukur sudut baji: 7° dan 5°;

25. Udara terkompresi: minimal 6 bar, dengan alat pembersih setelah penggilingan (pistol semprot pneumatik);

26. Instrumen ini dilengkapi dengan rak pemuatan cepat terakhir yang dapat dilipat;

Ukuran (panjang * lebar * tinggi cm): 192*81*175;

Berat (kg): 300；

Persyaratan instalasi:

1. Catu daya: AC 220V 50Hz 1500W;

2. Lingkungan: 23±2℃, 50%±5%;

3. Operasi: pendaratan;

4. Persyaratan gas: udara terkompresi

Daftar kemasan

• l 1 tuan rumah;
• l 1 pasang sepatu pegas bertahan (40, 41, 42, 43, 44) untuk sepatu utuh yang dapat dilipat khusus (untuk memasang seluruh sepatu atau sampel uji sol);
• l Satu rak pemuatan cepat terakhir yang dapat dilipat;
• l EN 13287 kaki prostetik mekanik (4 pcs/set, untuk pemasangan ukuran sepatu di bawah 250);
• l blok sudut baji 5 derajat, 7 derajat (untuk pengaturan sudut sepatu);
• l 1 buah blok karet standar EN 13287 (digunakan untuk kalibrasi ubin dan instrumen);
• l 1 dudukan uji lem standar (digunakan untuk kalibrasi ubin dan instrumen);
• l 1 blok gerinda tunggal;
• l Perangkat gerinda dan pembersih (pistol semprot pneumatik);
• l amplas silikon karbida P400 1 bungkus (50 lembar);
• l 2 GB/T 3903.6: 2017 pelat kaca standar;
• l 1 set ubin keramik standar EN 13287 (batu bata abu-abu yang diproduksi di Inggris, media perkerasan standar SRA);
• l 1 buah pelat baja uji stainless steel EN 13287 (media perkerasan standar SRB);
• l3 ubin standar (bata merah Inggris, SATRA TM 144, ASTM F2913 media perkerasan);
• l SATRA TM 144, ASTM F2913 1 pcs (5, 7) untuk blok sudut pemasangan veneer untuk sepatu;
• l 2 botol natrium lauril sulfat (disiapkan untuk uji ubin SRA di jalan basah dan licin);
• l 1 botol larutan gliserin standar, 2 botol gliserin biasa (disiapkan untuk uji pelat baja tahan karat BPRS di jalan basah dan licin);
• l 1 roll lem super impor (daya rekat kuat, lem tidak akan menempel setelah sobek, digunakan untuk lem standar, sol sepatu, kulit langit, dll.);
• l 1 alat uji kekasaran (untuk mendeteksi kekasaran ubin dan pelat baja tahan karat);
• l Satu kompresor udara diam;
• l Satu komputer dan satu printer;
