Modul Baterai 100V 50A & Peralatan Pengujian Lab Sistem Inspeksi PACK

Modul Baterai 100V, 50A & Sistem Inspeksi PACK

Deskripsi Produk Peralatan Pengujian Lab:

1. uji simulasi baterai daya, uji pengganda.

2. pengujian siklus hidup.

3, Daya, kapasitas dan pengujian energi.

4, Pengelompokan virtual paket baterai daya: pemasangan kurva pengisian dan pengosongan, pengujian dan penilaian konsistensi baterai.

5, pengujian kapasitas pengisian dan pemakaian pengganda tinggi.

6, Baterai daya dan pengujian modul baterai penyimpanan energi: tegangan sel tunggal, pemantauan suhu sel tunggal (peralatan tegangan tinggi).

Fitur fungsional (beberapa fungsi memerlukan penyesuaian):

1, Platform pengujian pengisian / pengosongan kinerja tinggi yang dikembangkan khusus untuk modul baterai (paket) kepadatan daya tinggi.

2, Menggunakan AC/DC dan DC/DC dua tahap desain modular isolasi frekuensi tinggi, dikombinasikan dengan drift suhu rendah, kinerja tinggi multi-channel 24-bit ADC analog-ke-digital chip konversi, akurasi steady-state lebih tinggi dari peralatan tradisional.

3, Kepadatan daya tinggi dari sistem, dengan integrasi multi-saluran dan fungsi pemulihan energi.

4, operasi HMI, kalibrasi otomatis cerdas satu kunci.

5, Beberapa kemampuan beradaptasi BMS, mendukung biaya / debit port yang sama / berbeda, mendukung skema BMS relay / MOS;mendukung ekstensi komunikasi CAN dan RS485 independen;mendukung fungsi konfigurasi DBC.

6, Remote control komputer bagian atas melalui Ethernet, koneksi saluran paralel, dukungan untuk simulasi pulsa dan kondisi kerja.

7, desain antarmuka manusia-mesin, fungsi sistem sederhana dan mudah dioperasikan;mendukung sejumlah pengaturan khusus;dilengkapi dengan layanan pengingat otomatis kalibrasi reguler.

Deskripsi sistem Peralatan Pengujian Lab

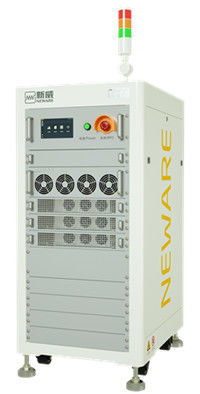

Sistem pengujian Modul & PACK CE-6000 adalah peralatan pengisian / pengosongan presisi tinggi yang dikembangkan untuk pengujian paket baterai berdaya tinggi, dengan kecepatan respons dinamis tinggi, akurasi stabil tinggi, konfigurasi fleksibel beberapa saluran, dll. Mendukung pengujian pulsa, pengujian siklus hidup dan bekerja pengujian simulasi kondisi.Sistem ini dilengkapi dengan input multi-saluran dan fungsi pemulihan energi, yang dapat menghemat sejumlah besar energi listrik yang dikonsumsi selama proses pengisian dan pemakaian;itu mengadopsi topologi konversi DC frekuensi tinggi dua arah, dikombinasikan dengan chip konverter AD 24-bit multi-saluran berkinerja tinggi, dengan resolusi pengambilan sampel yang lebih tinggi daripada peralatan jarak tunggal tradisional.

Modul AC-DC tiga fase

• Desain bebas tiga fase nol: desain bebas tiga fase nol canggih diadopsi, dan tegangan bus stabil melalui sirkuit PFC jembatan tiga fase yang matang dan andal untuk memenuhi permintaan respons cepat;
• Daya tinggi dan harmonik rendah: faktor daya dua arah> 0,99, harmonik arus rendah <5%, beradaptasi dengan berbagai jaringan listrik yang keras, dan inverter terhubung dengan andal ke jaringan;
• Desain sakelar lunak: dikombinasikan dengan desain sakelar lunak yang matang dan luar biasa, mewujudkan isolasi frekuensi tinggi dua arah, aliran energi dua arah, efisiensi tinggi dan konservasi energi, dan kepadatan energi tinggi;
• Kompatibilitas yang kuat: kompatibilitas elektromagnetik yang sangat baik, modul yang lebih andal dan efisien.

Modul DC-DC dua arah

• Mengadopsi sirkuit BUCK-BOOST: mengadopsi sirkuit BUCK-BOOST yang efisien dan andal untuk mewujudkan respons pengisian dan pemakaian yang cepat;
• Desain filter LCL kinerja tinggi: dikombinasikan dengan sirkuit filter LCL kinerja tinggi, riak rendah, presisi tinggi, kontrol independen dari setiap saluran, saluran dukungan / koneksi paralel modul;
• Memenuhi persyaratan pengujian yang berbeda: topologi mendukung transformasi fleksibel, dan dapat diperluas agar kompatibel dengan port pengisian dan pengosongan yang berbeda dan pelepasan tekanan negatif nol untuk memenuhi berbagai persyaratan pengujian baterai.

Daftar aksesoris peralatan

Manajemen dan Analisis Data

Persyaratan Konfigurasi Sistem Komputer Atas

Pemeliharaan peralatanPeralatan Pengujian Lab
