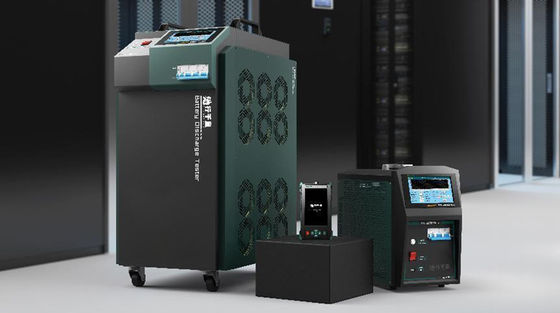

100V/50A-Baterai Charge & Discharge Tester Lab Peralatan Pengujian

Deskripsi Produk Peralatan Pengujian Lab

Penguji pengisian / pengosongan baterai adalah instrumen uji efisiensi tinggi yang baru dikembangkan oleh perusahaan kami untuk menyelesaikan eksperimen pengosongan baterai dengan cepat, uji kapasitas residu paket baterai, inspeksi unit tunggal, dan perawatan harian baterai.Instrumen ini mengadopsi teknologi kontrol pengisian dan pemakaian yang canggih di dalam dan luar negeri, dan dirancang khusus untuk pengisian, pemakaian, uji pengisian dan pemakaian siklik sesuai dengan karakteristik pengisian dan pemakaian baterai timbal-asam dan baterai lithium.Penguji dapat memantau tegangan baterai, arus pengosongan, durasi pengosongan, kapasitas pengosongan dan parameter lainnya selama proses pengosongan secara real time;instrumen ini mengadopsi sistem operasi tertanam yang cerdas dan mendukung transmisi data nirkabel untuk mewujudkan jaringan pengujian baterai, yang membuat perawatan dan manajemen paket baterai lebih mudah dan lebih ilmiah, sehingga memperpanjang masa pakai paket baterai.Ini dapat digunakan secara luas di berbagai industri seperti komunikasi, tenaga listrik, menara, produsen baterai, perusahaan kendaraan energi baru, kereta api, kereta bawah tanah, petrokimia, dll. Dengan keunggulan pengoperasian yang mudah dan pengisian dan pemakaian yang aman, ini adalah tes yang ideal alat untuk pengujian operasi dan pemeliharaan sistem DC.

Fitur Produk Peralatan Pengujian Lab

• Pelepasan produk menggunakan resistor koefisien suhu positif polimer (Polymeric Positive Temperature Coefficient) yang disebut PTC, perangkat dapat memainkan peran protektif di sirkuit ketika lonjakan arus terlalu besar, suhu terlalu tinggi, dengan arus berlebih (seperti korsleting) sendiri -fungsi perlindungan, nilai resistansi arus lebih meningkat tajam, untuk membatasi arus untuk menghindari kerusakan pada komponen di sirkuit.Ketika kesalahan dihilangkan, suhu perangkat PTC secara otomatis turun dan kembali ke kondisi resistansi rendah, dengan faktor keamanan tinggi, menghindari fenomena panas merah dan kemampuan beradaptasi lingkungan yang lebih kuat, membuat seluruh proses uji pelepasan lebih aman dan stabil.
• Papan kontrol utama mengadopsi CPU ARM kinerja tinggi STMicroelectronics yang diimpor: kinerja stabil, frekuensi tinggi, kuat, desain redundansi CPU ganda dalam proses pengosongan, CPU utama bertanggung jawab atas operasi dan pemrosesan instruksi, CPU sekunder bertanggung jawab untuk pemantauan alarm dan kontrol proses, ketika ada situasi darurat, CPU utama dan sekunder akan CPU utama bertanggung jawab untuk perhitungan dan pemrosesan instruksi, sedangkan CPU sekunder bertanggung jawab untuk pemantauan alarm dan kontrol proses.Dalam keadaan darurat, CPU utama dan sekunder akan mengunci output secara bersamaan

Gbr.1 Gambar Fisik Prosesor Papan Kontrol

• Layar sentuh warna asli 7 inci: LCD definisi tinggi 7 inci dengan resolusi 1024x800 dapat digunakan untuk menampilkan histogram, tabel, grafik, laporan data, dokumen bantuan, dll secara visual. Panel sentuh adalah film komposit multilayer kelas militer panel sentuh resistif dengan kemampuan anti-interferensi yang kuat, sangat cocok untuk interferensi elektromagnetik dan interferensi pulsa transien yang dihasilkan oleh pembangkit listrik, ruang baterai, dan pengisi daya frekuensi tinggi.Pengoperasian menu dan pergantian halaman dapat dilakukan langsung melalui layar sentuh, dan seluruh pengoperasiannya sederhana dan jelas.​
• Ini memiliki fungsi pengisian dan pemakaian templat preset parameter: enam templat parameter uji yang umum digunakan sudah terpasang, dan data templat dapat disimpan setelah kegagalan daya.Setelah pengaturan, selama parameternya tidak berubah, itu selalu efektif, menghemat kesulitan mengatur banyak parameter setiap kali Anda memulai.Memenuhi pengaturan parameter berbagai jenis baterai.Tes dapat dimulai langsung setelah dihidupkan.Tidak perlu sering mengatur parameter.Tes ini benar-benar dimulai dengan satu kunci, membuat tes menjadi sederhana dan efisien.
• Modul pemantauan unit mengadopsi transmisi kabel LORO nirkabel + RS485: kompatibel dengan pemantauan level tegangan empat unit 2V/4V/6V/12V.Dan catu daya bawaan, tanpa catu daya eksternal.Setiap modul nirkabel dapat memantau 12 baterai secara bersamaan, yang lebih sederhana daripada mode koneksi tradisional di mana setiap modul hanya memantau 4/6 voltase individual.Ada dua mode komunikasi, nirkabel dan kabel, yang dapat diaktifkan sesuai dengan situasi saat ini (Catatan: modul pemantauan tunggal adalah opsional)
• Perangkat lunak manajemen dan analisis data terminal PC profesional dilengkapi: dapat melakukan penambangan mendalam terhadap data uji yang dihasilkan oleh peralatan, termasuk kurva tegangan tunggal, seluruh kelompok kurva tegangan, seluruh kelompok kurva arus, grafik batang tunggal, data waktu nyata tabel, perlindungan kata sandi perangkat lunak komputer atas, kesimpulan eksperimental dan fungsi lainnya, dan dapat secara otomatis menghasilkan laporan format dokumen Excel / Word sesuai dengan persyaratan dan mencetak dan mengarsipkannya.
• Penyimpanan data yang kuat dan nyaman dan fungsi cadangan: 8 GB ruang penyimpanan data dibangun, yang dapat menyimpan lebih dari 1000 kelompok pengisian dan pemakaian data, dan mendukung fungsi seperti melihat, menganalisis dan menghapus data historis.USB flash disk 16 GB dilengkapi dengan mesin, yang dapat mentransfer data proses pengujian ke USB flash disk setelah memasukkannya ke port USB perangkat, dan kemudian membawa USB flash disk ke PC untuk analisis data dan pencadangan data manajemen melalui perangkat lunak komputer atas.
• Tampilan kurva data historis: melalui fungsi kurva data historis dari antarmuka manajemen data, Anda dapat melihat dan menanyakan file data bawaan dalam bentuk bagan dan osilogram, serta memperbesar, memperkecil, bergerak ke kiri dan kanan osilogram dari berbagai sudut

• Berbagai kondisi terminasi pelepasan uji dapat diatur, termasuk kapasitas pengosongan, durasi pengosongan, tegangan rendah tunggal, tegangan rendah seluruh grup.Setelah kondisi pengujian terpenuhi, pelepasan akan dihentikan secara otomatis, serta tegangan berlebih, arus berlebih, suhu berlebih, penyimpanan data abnormal, koneksi terbalik terminal uji tegangan, dan tampilan alarm kesalahan uji lainnya.
• Berbagai kondisi terminasi pengisian daya uji dapat diatur, termasuk kapasitas pengosongan, durasi pengisian, batas atas tegangan rendah tunggal, dan batas atas tegangan seluruh grup.Pengisian daya akan dihentikan secara otomatis ketika salah satu kondisi pengujian terpenuhi.
• Ini memiliki fungsi aktivasi dan perbaikan: paket dapat mengaktifkan zat aktif vulkanisasi elektroda negatif melalui fungsi aktivasi, siklus pengisian dan pengosongan, mengurangi penurunan kapasitas, dan meningkatkan masa pakai baterai.
• Fungsi kalibrasi mandiri: instrumen dilengkapi dengan fungsi koreksi kalibrasi tegangan dan arus, yang dapat mengkalibrasi hasil pengukuran di lokasi.Kesalahan pengukuran dapat berulang kali dikalibrasi dan dikoreksi untuk memastikan akurasi pengukuran.Fungsi ini sangat cocok untuk digunakan bila ada persyaratan untuk konsistensi antara pembacaan instrumen dan instrumen lapangan.
• Antarmuka pemantauan tunggal instrumen mendukung melihat data tegangan tunggal dalam berbagai cara: tegangan baterai tunggal dikumpulkan secara real time dan ditampilkan dalam dua cara, yaitu, histogram/tabel, untuk kemudahan evaluasi dan analisis, dan untuk kemudahan secara intuitif menampilkan status tegangan baterai.

Parameter teknis Peralatan Pengujian Lab

Penguji Pengisi Daya & Pengosongan Baterai 100V50A.pdf
