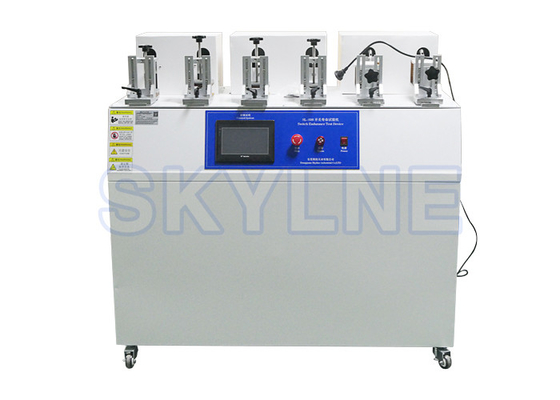

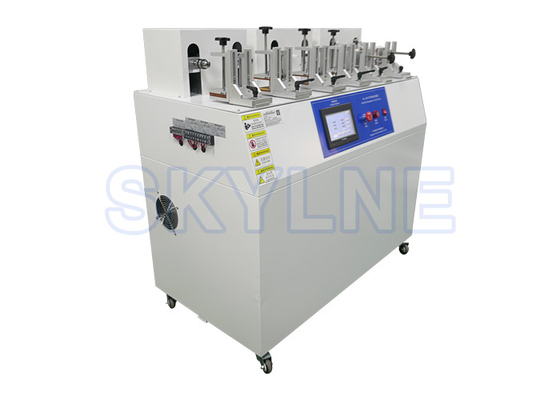

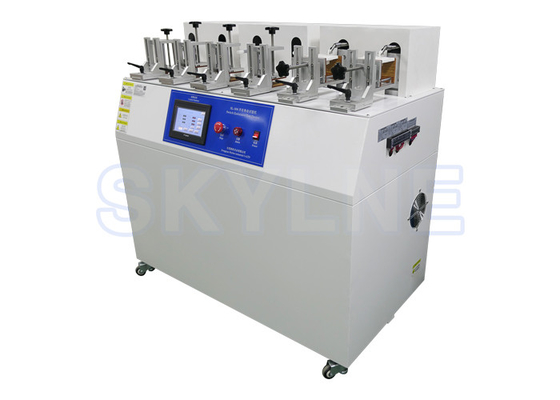

Kualitas tinggi 6 Stations Switch Endurance Tester dengan harga lebih murah

I. Tinjauan tentang Switch Endurance Tester

Penguji ini dirancang sesuai dengan ketentuan GB2099.1, GB17465.1, GB15092.1 yang sesuai, dan digunakan untuk menguji peralatan uji umur produk sakelar untuk penggunaan rumah tangga dan sejenisnya.

Dan terhubung ke kotak beban untuk menguji masa pakai listrik dari colokan dan soket serta skrup dan sakelar alat.

Penting untuk menguji peralatan untuk kontrol kualitas dan pemeriksaan kualitas oleh departemen pemeriksaan kualitas aksesoris listrik dan produsen peralatan rumah tangga.

II.Konstruksi

Mesin uji hidup sakelar dan steker mengadopsi silinder untuk melakukan daya, menggerakkan rakitan geser dengan perlengkapan steker untuk membuat gerakan linier reciprocating, sehingga dapat menyelesaikan tindakan menghidupkan dan mematikan.Frekuensi aksi dan waktu on/off dikendalikan oleh PLC (pengontrol yang dapat diprogram) dan layar sentuh, yang mudah dioperasikan dan dapat diandalkan untuk dikendalikan.

AKU AKU AKU.Parameter teknis utama

1. Jumlah bahan uji: enam stasiun, termasuk satu atau dua stasiun uji sakelar putar, tiga atau empat stasiun uji sakelar rocker, dan lima atau enam stasiun uji sakelar tombol tekan.

2. Uji kecepatan: sakelar tombol: 5 ~ 60 kali / menit dapat disesuaikan;sakelar putar 1~10 kali / menit dapat disesuaikan (Catatan: sekali untuk siklus timbal balik).

3. Jumlah tes: 1 ~ 999999 kali dapat diatur.

4. Waktu penyalaan: 0 ~ 999,9 detik (menit) dapat disesuaikan.

5. Waktu pemutusan: 0 ~ 999,9 detik (menit) dapat disesuaikan;

6. Kecepatan rotasi: 5 ° ~ 360 ° / S dapat diatur

7. Sudut rotasi: 5 ° ~ 7200 ° dapat diatur

8. Jumlah roda gigi: 1 ~ 10 roda gigi dapat diatur

9. Mode rotasi: rotasi searah jarum jam, posisi tepat motor stepper

10. Catu daya: AC220V / 50Hz.

11.Gunakan lingkungan: suhu 0 ~ 40 ℃, kelembaban relatif ≤ 85%, tidak ada guncangan hebat, guncangan, getaran, dan tempat udara non-korosif.

IV.Antarmuka Uji

Sistem kontrol menggunakan layar sentuh.Saat memilih fungsi dan mengatur parameter, cukup tekan tombol untuk opsi fungsi tersebut dengan jari Anda sesuai petunjuk di layar, dan jangan menekan terlalu keras untuk menghindari kerusakan film layar.

Stasiun 1: Masuk ke antarmuka uji stasiun 1.

Workstation lain sama dengan satu workstation

1.Buka Layar

Gambar 1.

2. Tes sakelar putar (Stasiun 1 atau Stasiun 2.)

                                                             Gambar 2

(1) .Number of Tests: menampilkan berapa kali sebenarnya setiap stasiun diuji, dan kotak merah adalah jumlah pengaturan.

(2) .Interval waktu gigi: interval waktu pengaturan gigi 0-99.9S dapat diatur.

(3) .Sudut uji: 5° ~ 360° dapat diatur

(4) .Pengaturan roda gigi: mengatur jumlah roda gigi sampel

(5) .Kecepatan uji: 5° ~ 360° / S dapat diatur

(6) .Status operasi: berkedip saat pengujian, tidak berkedip saat berhenti.

(7) .Opsi identifikasi: Ya Alarm terjadi ketika produk menghasilkan kesalahan long pass atau long break;Tidak Tidak mendeteksi baik atau buruknya sampel dan berhenti ketika jumlah pengujian tercapai.

(8) .Mulai: mulai setiap sakelar saat ditekan

(9) .Berhenti: hentikan tes sakelar bit saat ditekan.

(10) .Hapus: hapus jumlah tes sakelar bit.

(11) .Pelepasan alarm: ketika alarm terjadi, tekan tombol ini untuk menghentikan alarm.

(12) .Konfirmasi asal: setelah menyesuaikan asal sampel secara manual, tekan konfirmasi asal untuk memulai, bukan untuk mengonfirmasi asal tidak dapat dimulai, untuk melindungi sakelar sampel.

3.Sakelar rocker dan uji sakelar tombol tekan (stasiun 3-6)

Gambar 3

(1) Jumlah pengujian: menampilkan jumlah pengujian aktual di setiap stasiun, kotak merah adalah nomor yang ditetapkan.

(2) Waktu penyalaan: mengatur/menampilkan waktu penyalaan setiap stasiun selama pengujian.

(3) Pengaturan stroke: atur stroke drawbar: 0-50MM dapat diatur

(4) Waktu pemutusan: mengatur/menampilkan waktu pemutusan setiap stasiun selama pengujian.

(5) Pengaturan kecepatan: 0-100MM/S dapat diatur

(6) Status operasi: berkedip saat pengujian, tidak berkedip saat berhenti

(7) Opsi identifikasi: Ya Alarm muncul saat produk menghasilkan kesalahan long pass atau long break;Tidak Tidak ada deteksi baik atau buruknya sampel, hentikan ketika jumlah tes tercapai

(8) Mulai: mulai setiap sakelar saat ditekan

(9) Berhenti: hentikan uji sakelar bit saat ditekan.

(10) Hapus: Hapus data uji sakelar bit.

(11) Pelepasan alarm: tekan tombol ini untuk melepaskan alarm saat terjadi.

V. Metode operasi

1. Pemasangan sakelar putar.

Pemasangan spesimen: pertama-tama pasang sakelar putar untuk memutar ke posisi awal, kemudian jepit sakelar putar pada perlengkapan yang tepat, lalu jepit kepala putar pada chuck dengan pegangan khusus (lihat gambar di bawah)

2. Pemasangan rocker/key switch.

Pasang sakelar rocker/kunci dengan erat pada perlengkapannya dan sesuaikan posisinya ke atas, bawah, kiri dan kanan

3.Metode Uji

(1) Pasang spesimen dan atur posisinya, arahkan dengan tangan sehingga saklar yang diuji dapat dihidupkan dan dimatikan secara normal.

(2) Atur semua parameter uji sesuai dengan persyaratan uji.

(3) Uji tanpa mendeteksi baik atau buruknya sampel, pilih tanpa identifikasi, berhenti setelah mencapai jumlah waktu yang ditetapkan.

(4) Deteksi baik atau buruknya sampel selama pengujian, letakkan sampel di terminal beban dan pilih untuk memiliki identifikasi.

(5) Tekan tombol "Start", tes dimulai, tekan tombol "Stop", tes berhenti.Ketika pengujian mencapai jumlah yang telah ditentukan sebelumnya, pengujian secara otomatis berhenti, tekan "nol" ke nol data pengujian.

(6) Setelah pengujian, matikan daya.

Beralih dan memuat kabel

VI.Perhatian

1. Instrumen harus sering dibersihkan.

2. Selama bekerja, hindari menghalangi pergerakan bagian yang bergerak secara artifisial.

Shell harus di-ground.
