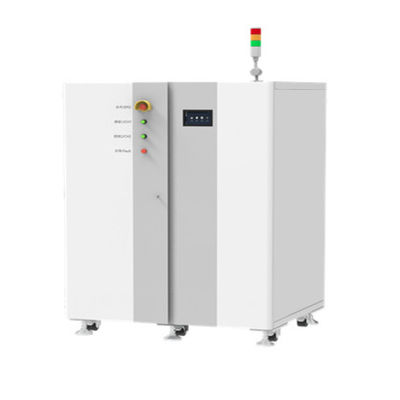

Alat Uji Laboratorium Sistem Baterai 600V 300A Untuk Pengisian Dan Pengosongan

Alat Uji Laboratorium Sistem Baterai 600V 300A Untuk Pengisian Dan Pengosongan

  • Alat Uji Laboratorium Sistem Baterai 600V 300A Untuk Pengisian Dan Pengosongan
Alat Uji Laboratorium Sistem Baterai 600V 300A Untuk Pengisian Dan Pengosongan
Detail produk:
Tempat asal: CINA
Nama merek: Skyline
Sertifikasi: ISO
Nomor model: Penguji Baterai
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: 1 unit
Harga: Negotiable
Kemasan rincian: kasus kayu poli
Waktu pengiriman: 15 hari kerja
Syarat-syarat pembayaran: T/T, Western Union, MoneyGram
Menyediakan kemampuan: 1 pcs per bulan
Kontak
Detil Deskripsi produk
Daya masukan: AC380V±10% 50/60±5Hz impedansi masukan: ≥1MΩ
Masukan Arus: 607,8 A/fase Kebisingan: ≤75db
Kabel daya masukan: Tiga fase empat kabel Kisaran suhu kerja: 25 ℃ ± 10 ℃ (akurasi dijamin)
Efisiensi keseluruhan (Maks): 94% Jenis modul kontrol daya: IGBT
Cahaya Tinggi:

Peralatan Pengujian Lab IGBT

,

Peralatan Pengujian Lab 600V

,

Peralatan Pengujian Baterai 300A

Sistem Uji Baterai 600V300A untuk Pengujian Pengisian dan Pengosongan



Pengantar Sistem

Sistem Pengujian Baterai

Perkenalan produk :

Uji simulasi daya baterai, uji kecepatan;

Pengujian siklus hidup;

Daya, kapasitas, deteksi energi;

Pencocokan virtual paket baterai daya: penyesuaian kurva pengisian daya, deteksi dan evaluasi konsistensi baterai;

Deteksi kemampuan pengisian dan pemakaian tingkat tinggi;

Baterai daya, deteksi modul seri baterai penyimpanan energi: tegangan monomer, pemantauan suhu monomer (peralatan tegangan tinggi).



Fitur (beberapa fungsi perlu disesuaikan):

Platform deteksi pengosongan daya kinerja tinggi yang dikembangkan secara khusus untuk modul (paket) baterai kepadatan daya tinggi.

Desain isolasi frekuensi daya, dikombinasikan dengan drift suhu rendah, kinerja tinggi multi-channel 24-bit

Chip konversi analog-ke-digital ADC, akurasi kondisi-mapan lebih tinggi daripada peralatan tradisional.

Sistem ini memiliki kepadatan daya yang tinggi, integrasi multi-saluran, dan fungsi pemulihan energi.

Operasi HMI, kalibrasi otomatis cerdas satu tombol.

Berbagai adaptasi BMS, mendukung pengisian dan pemakaian port yang sama/berbeda, mendukung skema relai/MOSBMS;mendukung ekspansi komunikasi CAN dan RS485 yang independen;mendukung fungsi konfigurasi DBC.

Remote control komputer host direalisasikan melalui Ethernet, yang dapat mewujudkan koneksi saluran paralel, mendukung pulsa dan simulasi kondisi kerja.

Desain antarmuka interaksi manusia-komputer, fungsi sistem sederhana dan mudah dioperasikan;mendukung sejumlah pengaturan khusus;dilengkapi dengan layanan pengingat otomatis kalibrasi reguler.

①Deskripsi sistem

Sistem deteksi Module &PACK adalah perangkat pengisian dan pengosongan berpresisi tinggi yang khusus dikembangkan untuk pengujian paket baterai berdaya tinggi.Ini memiliki karakteristik kecepatan respons dinamis tinggi, akurasi stabil tinggi, konfigurasi fleksibel beberapa saluran, dll. Ini mendukung pengujian pulsa, pengujian siklus hidup, uji simulasi situasi industri.Sistem ini memiliki fungsi input multi-saluran dan pemulihan energi, yang dapat menghemat banyak konsumsi daya selama proses pengisian dan pengosongan;itu mengadopsi topologi konversi DC frekuensi tinggi dua arah, dikombinasikan dengan chip konversi AD 24-bit multi-channel berkinerja tinggi, resolusi pengambilan sampel lebih tinggi daripada peralatan rentang tunggal tradisional.

②Berlatih dengan angka

③Arsitektur Sistem

Seluruh sistem mengadopsi desain arsitektur tiga lapis (lapisan sistem daya, lapisan pemantauan terpusat, lapisan interaksi jarak jauh), dan setiap lapisan tidak tergantung satu sama lain dan melakukan tugasnya sendiri untuk memastikan pengoperasian sistem yang andal.



④Desain sistem

1. Verifikasi simulasi yang ketat

Bangun dan tingkatkan model simulasi MTALAB;

Menjamin desain optimal dari setiap indeks parameter.

2. Algoritma kontrol redaman adaptif asli

Secara efektif menekan puncak resonansi yang dihasilkan oleh filter LCL untuk memastikan stabilitas sistem loop tertutup.

⑤Struktur sistem

1. Modul AC-DC tiga fase

Desain garis nol tiga fase:Mengadopsi desain garis nol tiga fase yang canggih, melalui sirkuit PFC jembatan tiga fase yang matang dan andal, voltase bus stabil, memenuhi kebutuhan respons cepat;

Daya tinggi dan harmonik rendah:faktor daya dua arah > 0,99, harmonik arus rendah <5%, cocok untuk berbagai jaringan listrik yang keras, dan inverter terhubung ke jaringan dengan andal;

desain isolasi frekuensi:melalui transformator isolasi frekuensi daya, isolasi dua arah, aliran energi dua arah, stabil dan andal;

Kompatibilitas yang kuat:kompatibilitas elektromagnetik yang sangat baik, modul ini lebih andal dan efisien.

2. Modul DC-DC dua arah

Mengadopsi sirkuit BUCK-BOOST:mengadopsi sirkuit BUCK-BOOST yang efisien dan andal untuk mewujudkan respons pengisian dan pemakaian yang cepat;

Desain filter LCL performa tinggi:dikombinasikan dengan sirkuit filter LCL berkinerja tinggi, riak rendah, presisi tinggi, kontrol independen dari setiap saluran, dukungan untuk koneksi paralel saluran/modul;

Memenuhi persyaratan tes yang berbeda:Topologi mendukung transformasi yang fleksibel, dan dapat diperluas agar kompatibel dengan port pengisian dan pengosongan yang berbeda, pelepasan tekanan nol negatif, dan memenuhi berbagai kebutuhan pengujian baterai.





Daftar Bagian Peralatan



Daftar aksesoris peralatan
nomor seri nama Komentar
1 Jalur keluaran saluran utama saat ini Panjang 3m
2 Jalur pengambilan sampel tegangan saluran utama panjang 3 m
3 Kabel saat ini terhubung ke terminal baterai Garis hidung
4 Jalur pengambilan sampel suhu saluran bantu 3 m
5 kabel listrik AC Kabel, panjang 3 meter
6 jalur komunikasi jaringan Konfigurasi bidang




Manajemen dan Analisis Data

Fungsi perekaman segmen data
  Setiap langkah memiliki kondisi perekaman independen, yang dapat diatur dalam 3 tahap sesuai voltase
basis data
  Kelola data pengujian secara terpusat dengan database MySQL
Metode keluaran data
  EXCEL, TXT, Bagan
Jenis kurva
  gambar yang dapat disesuaikan
Metode komunikasi komputer host
  Berdasarkan protokol TCP/IP
ekstensi jaringan
  Berdasarkan LAN, segmen jaringan independen, kumpulan IP diatur sesuai dengan jumlah perangkat
kalibrasi Termasuk perangkat lunak kalibrasi arus dan tegangan



Persyaratan Konfigurasi Sistem PC

server


prosesor i5 dan di atasnya, frekuensi di atas 2.4G, memori di atas 8G

Windows 10 Pro

Hard disk sistem 500G atau lebih

Catu daya UPS (disarankan)

mengalihkan

sistem perangkat lunak NEWARE


Perangkat lunak kontrol pengujian klien BTS 8.0.X

Perangkat lunak analisis data BTSDA8.X

antarmuka
  pelabuhan jaringan

Diagram Penerapan Jaringan Sistem

Sistem komposisi kimia pendeteksi baterai BTS didasarkan pada jaringan kantor asli dan platform kerja peralatan komputer.Sangat mudah diimplementasikan, pengoperasiannya sederhana, dan pengguna dapat masuk ke sistem dari jarak jauh melalui Internet untuk mewujudkan berbagai operasi pada peralatan;menggunakan koneksi jaringan dan database SQL, Kontrol terpusat dari beberapa kabinet peralatan yang terhubung, dan manajemen terpusat, analisis, dan statistik semua data.Gambar 4 adalah diagram penyebaran jaringan alat pendeteksi baterai BTS.



Persyaratan Lingkungan Pengoperasian Peralatan

suhu
  kisaran suhu kerja 25 ℃ ± 10 ℃ (akurasi dijamin)
Kisaran suhu penyimpanan -20 ℃ ~ 50 ℃
kelembaban
  Kisaran kelembaban relatif lingkungan kerja ≦70% RH (tanpa kondensasi)
Kelembaban relatif lingkungan penyimpanan ≦80% RH (tanpa kondensasi)
Kelas perlindungan
  IP20



Spesifikasi teknis

Spesifikasi teknis
1. Model peralatan
1. Kode bahan 6002n-600V300A
2. Informasi saluran
1. Jumlah saluran Saluran per rak 2
2. Saluran utama Fitur Saluran

Sumber arus konstan CC-CV dan mengadopsi sumber tegangan konstan

struktur loop tertutup ganda

Modus kontrol saluran Kontrol independen
Saluran secara paralel

Mendukung hingga 4 saluran secara paralel, tes pulsa dan analog tidak

didukung setelah koneksi paralel

3. Indikator masukan
1. Daya masukan   AC380V±10% 50/60±5Hz
2. Faktor daya   ≥99% (beban penuh)
3.THDi_   ≤5% (beban penuh)
4. Impedansi masukan   ≥1MΩ
5. Daya masukan   400KW
6. Masukan arus   607,8 A/fase
7. Efisiensi keseluruhan (Maks)   94%
8. Kebisingan   ≤75dB
9. Deteksi dan pengambilan sampel tegangan dan arus   Koneksi empat kawat (port yang sama untuk pengisian dan pemakaian)
10. Jenis modul kontrol daya   IGBT
11. Kabel daya masukan   Tiga fase empat kabel
12. Perlindungan

Anti-lonjakan, anti-islanding, frekuensi di atas dan di bawah, tegangan di atas dan di bawah,

perlindungan kehilangan fase, dll.

4. Indikator fungsi dan kinerja
1. Tegangan Rentang pengukuran per saluran Pengisian daya: 0V~600V
Debit: 10V~600V
Tegangan pelepasan minimum 10V
presisi ± 0,02% dari FS
Resolusi 24bit
2. Saat ini Rentang pengukuran per saluran 1,5A~300A
Akurasi (Jangkauan Independen) ± 0,05% dari FS
Arus cut-off tegangan konstan 300mA
Resolusi 24bit
3. Kekuatan daya keluaran saluran tunggal 180KW

Daya keluaran dari

seluruh mesin

360KW
4. Waktu Waktu respons saat ini ≤5ms
Waktu transisi saat ini ≤10ms
Waktu langkah minimal 0,1 detik _ _
5. Mode pengisian dan pengosongan Mode pengisian dan pengosongan

Pengisian arus konstan, pengisian tegangan konstan, arus konstan

dan pengisian tegangan konstan (transisi mulus dari arus konstan ke

tegangan konstan, mencegah lonjakan arus dan arus besar agar tidak berdampak

baterai, melindungi baterai), pengisian daya konstan

Pelepasan arus konstan, pelepasan tegangan konstan,

debit daya konstan, debit resistensi konstan

Tenggat waktu Tegangan, arus, waktu relatif, kapasitas, -ΔV
6. Langkah-langkah simulasi kondisi kerja modus pengisian arus, daya
modus debit arus, daya
beralih Mendukung pengisian dan pengosongan terus menerus
Tenggat waktu waktu, nomor baris
Unduh volume data Dukungan maksimal untuk 1 juta unduhan baris
7. Langkah pulsa modus pengisian arus, daya
modus debit arus, daya
Lebar pulsa minimum 100 md
jumlah pulsa Satu langkah pulsa dapat mendukung 32 pulsa berbeda

Pergantian terus menerus

pengisian dan pengosongan

Satu langkah pulsa dapat mewujudkan peralihan terus menerus dari pengisian ke pengosongan
Seperti kondisi Tegangan, waktu relatif
8. Tes resistansi internal DCIR DC   Mendukung poin khusus untuk perhitungan DCIR
9. Perlindungan keamanan perlindungan perangkat lunak Perlindungan data matikan
Dengan fungsi uji offline

Kondisi perlindungan keselamatan dapat diatur, dan dapat diatur

parameter meliputi: batas bawah tegangan, batas atas tegangan, arus

batas bawah, batas atas saat ini, waktu tunda

perlindungan perangkat keras

Perlindungan koneksi anti-terbalik, perlindungan tegangan berlebih,

lebih dari perlindungan saat ini, lebih dari perlindungan suhu, dll.

5. Manajemen dan analisis data
1. Metode pengaturan langkah   Pengeditan formulir
2. Catatan data kondisi rekaman Interval waktu minimum: 10ms (100ms untuk akses ke saluran tambahan)
Interval tegangan minimum: 1.2V
Interval arus minimum: 0,6A
frekuensi rekaman 100Hz (10Hz saat terhubung ke saluran tambahan)
3. Basis data   dengan basis data MySQL
4. Metode keluaran data   Excel, Txt
5. Jenis kurva   Plot yang dapat disesuaikan, sumbu 4 Y
6. Pemindaian kode batang   Mendukung fungsi pemindaian barcode, yang dapat diwujudkan dengan barcode baterai
Manajemen dan ketertelusuran data historis
6. Metode komunikasi
1. Mode komunikasi komputer host   Berdasarkan protokol TCP/IP
2. Antarmuka komunikasi   Ethernet

3. Baud komunikasi

tingkat komputer yang lebih rendah

  Bandwidth 1M
4. Baud rate komunikasi komputer host   10M ~ 100M adaptif
5. Metode jaringan   Siapkan jaringan area lokal melalui sakelar dan router
6. Perluasan komunikasi (opsional)

Mendukung CAN, komunikasi RS485 dan komunikasi BMS, dengan

Fungsi konfigurasi DBC

7. Persyaratan lingkungan dan ukuran serta berat
1. Suhu kerja

-10 ℃ ~ 40 ℃ (dalam kisaran 25 ± 10 ℃ , pengukuran

akurasi dijamin: penyimpangan akurasi adalah 0,005% dari FS/℃ )

2. Suhu penyimpanan   -20 ℃ ~ 50 ℃
3. Kelembaban relatif lingkungan kerja   ≤70% RH (tanpa kondensasi)
4. Kelembaban relatif lingkungan penyimpanan   ≤80% RH (tanpa kondensasi)
5. Ukuran peralatan W*D*H   /
6. Berat   /
7.Auxsistem uji bantu(opsional)
1. Saluran bantu suhu kisaran suhu Termistor : -30 ℃ ~ 120 ℃
Termokopel : -200 ℃ ~ 260 ℃
akurasi suhu ±1℃ (dalam jarak 2m dari panjang kawat)
resolusi suhu 0,1 ℃
2. Saluran bantu tegangan rentang tegangan 0V ~ 5V
Akurasi tegangan ±0,1% dari FS
Resolusi tegangan 0,1mV
3. Pengantar AUX

Ini terutama digunakan untuk memantau suhu permukaan dan tab selama proses pengujian baterai.

Akurasi pengujiannya tinggi, dan data pengujian dapat diikat dengan data tegangan dan arus utama.

Pada saat yang sama, suhu yang diukur dapat digunakan sebagai kondisi kontrol dan perlindungan

langkah-langkah proses.
