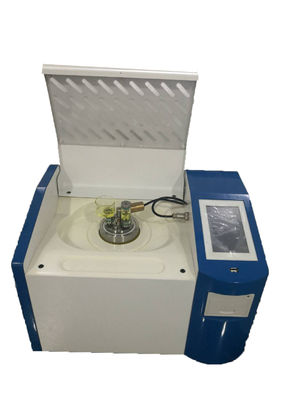

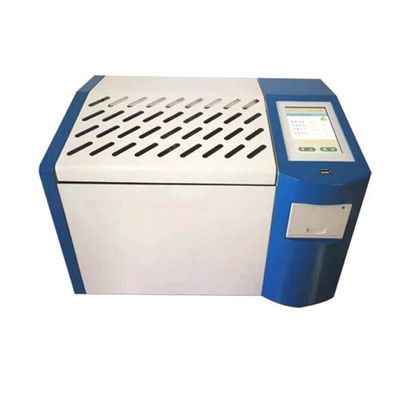

IEC 60247 INSULATION OIL DIELECTRIC LOSS AND RESISTIVITY TESTER

pengantarInsulation Oil Dielectric Loss And Resistivity Tester

Penguji resistivitas dan kehilangan dielektrik oli isolasi dirancang dan diproduksi sesuai dengan GB/T5654-2007/IEC 60247 "Pengukuran Kapasitansi Relatif, Faktor Kerugian Dielektrik, dan Resistivitas DC dari Bahan Isolasi Cair".Digunakan untuk pengukuran faktor kerugian dielektrik dan resistivitas DC minyak isolasi dan media isolasi cair lainnya.Struktur all-in-one.Integrasi internal komponen utama seperti cangkir minyak rugi dielektrik, pengontrol suhu, sensor suhu, jembatan uji rugi dielektrik, catu daya uji AC, kapasitor standar, meteran resistansi tinggi, sumber tegangan tinggi DC, dll. Instrumen ini mengadopsi semua teknologi digital, semua pengukuran otomatis cerdas, dilengkapi dengan LCD layar besar berwarna, menu Cina lengkap, setiap langkah memiliki petunjuk bahasa Cina, hasil tes dapat disimpan dan dicetak secara otomatis, operator tidak memerlukan pelatihan profesional dapat terampil untuk digunakan.

Ciri

(1) Cangkir minyak mengadopsi struktur tiga elektroda yang sesuai dengan standar nasional GB/T5654-20077/IEC 60247, dengan jarak antar kutub 2mm, yang dapat menghilangkan pengaruh kapasitansi liar dan kebocoran diare pada kerugian dielektrik hasil tes.
(2) Instrumen mengadopsi pemanasan induksi frekuensi menengah dan algoritma kontrol suhu PID.Metode pemanasan memiliki keunggulan non-kontak antara cangkir minyak dan badan pemanas, pemanasan seragam, kecepatan cepat dan kontrol yang mudah, sehingga suhu dikontrol secara ketat dalam kisaran kesalahan suhu yang telah ditetapkan.
(3) Kapasitor standar internal adalah kapasitor tiga elektroda berisi gas SF6, kehilangan dan kapasitas dielektrik kapasitor tidak terpengaruh oleh suhu dan kelembaban sekitar, sehingga keakuratan instrumen masih terjamin setelah lama digunakan.
(4) Catu daya uji AC mengadopsi metode konversi AC-DC-AC, yang secara efektif menghindari pengaruh voltase utilitas dan fluktuasi frekuensi pada keakuratan pengujian dielektrik, bahkan jika generator menghasilkan listrik, instrumen juga dapat beroperasi dengan benar.
(5) Fungsi perlindungan yang sempurna.Ketika ada tegangan berlebih, arus berlebih, korsleting tegangan tinggi, instrumen dapat dengan cepat memutus tegangan tinggi dan mengeluarkan pesan peringatan.Ketika sensor suhu gagal atau tidak terhubung, pesan peringatan dikeluarkan.
Ada relai pembatas suhu di tungku pemanas induksi frekuensi menengah.Ketika suhu melebihi 120 derajat, relai dilepaskan dan pemanasan berhenti.
(6) Pengaturan parameter uji yang mudah.Rentang pengaturan suhu 0～120℃, rentang pengaturan tegangan AC
500 ~ 2200V, rentang pengaturan tegangan DC 300 ~ 500V.
(7) Penggunaan layar LCD layar besar, dengan lampu latar, tampilan jernih.Antarmuka manusia-mesin yang ramah, cukup ikuti petunjuk menu berbahasa Mandarin, masukkan perintah, instrumen dapat secara otomatis melakukan pengujian.Dan secara otomatis menyimpan dan mencetak hasil tes.
(8) Jam real-time, tanggal dan waktu tes dapat disimpan, ditampilkan dan dicetak dengan hasil tes.
(9) Fungsi kalibrasi cangkir elektroda kosong.Ukur kapasitas listrik dan faktor kehilangan dielektrik cangkir elektroda kosong untuk menilai kondisi pembersihan dan perakitan cangkir elektroda kosong.Data kalibrasi disimpan secara otomatis untuk memudahkan penghitungan kapasitansi relatif dan resistivitas DC yang akurat.

Parameter teknik
