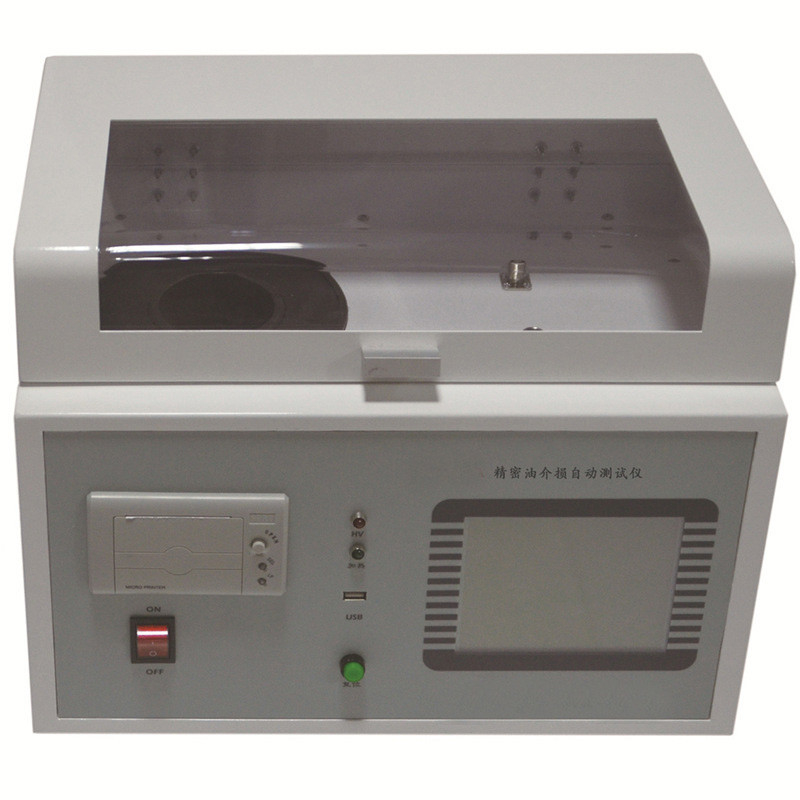

IEC 60247 INSULATION OIL DIELECTRIC LOSS AND RESISTIVITY TESTER

pengantarInsulation Oil Dielectric Loss And Resistivity Tester

Penguji konduktivitas kehilangan dielektrik minyak isolasi digunakan untuk isolasi minyak dan media isolasi cair lainnya, sudut kehilangan dielektrik dan uji resistivitas volume dari struktur terintegrasi instrumen presisi tinggi.Ini sepenuhnya sesuai dengan standar nasional GB/T 5654-2007 dan standar daya DL/T421.
Standar daya DL/T421;integrasi internal cangkir minyak kerugian dielektrik, pengontrol suhu, sensor suhu, jembatan uji kerugian dielektrik, catu daya uji AC, kapasitor standar, tester resistansi tinggi, dll.
catu daya uji, kapasitor standar, meteran resistansi tinggi, sumber tegangan tinggi DC dan komponen utama lainnya.Bagian pemanas mengadopsi metode pemanasan induksi frekuensi tinggi yang paling canggih.
Bagian pemanas mengadopsi metode pemanasan induksi frekuensi tinggi yang paling canggih, yang memiliki keunggulan non-kontak antara cangkir minyak dan badan pemanas, pemanasan seragam, kecepatan cepat dan kontrol yang nyaman.
Nyaman dan keunggulan lainnya.Catu daya uji AC mengadopsi metode konversi AC-DC-AC, yang secara efektif menghindari fluktuasi tegangan dan frekuensi utilitas pada dielektrik
Sekalipun generator menghasilkan listrik, instrumen juga dapat beroperasi dengan baik.Kapasitor standar internal adalah SF6
kapasitor tiga kutub berisi gas, kehilangan dielektrik dan kapasitansi kapasitor tidak terpengaruh oleh suhu dan kelembapan sekitar, memastikan konsistensi instrumen dalam akurasi setelah penggunaan jangka panjang.
Ini memastikan bahwa keakuratan instrumen tetap konsisten setelah penggunaan jangka panjang.
Instrumen ini dilengkapi dengan layar besar (320 × 240) dengan tampilan layar sentuh, dan teknologi digital internal, semua pengukuran otomatis yang cerdas, dan beberapa mode pengukuran.
(320 × 240) tampilan layar sentuh, menu bahasa Mandarin lengkap, setiap langkah memiliki prompt bahasa Mandarin, hasil tes dapat dicetak.
Operator tidak memerlukan pelatihan profesional untuk dapat menggunakannya dengan terampil.

Ciri

(1) Cangkir minyak mengadopsi struktur tiga elektroda yang sesuai dengan standar nasional GB/T5654-20077/IEC 60247, dengan jarak antar kutub 2mm, yang dapat menghilangkan pengaruh kapasitansi liar dan kebocoran diare pada kerugian dielektrik hasil tes.
(2) Instrumen mengadopsi pemanasan induksi frekuensi menengah dan algoritma kontrol suhu PID.Metode pemanasan memiliki keunggulan non-kontak antara cangkir minyak dan badan pemanas, pemanasan seragam, kecepatan cepat dan kontrol yang mudah, sehingga suhu dikontrol secara ketat dalam kisaran kesalahan suhu yang telah ditetapkan.
(3) Kapasitor standar internal adalah kapasitor tiga elektroda berisi gas SF6, kehilangan dan kapasitas dielektrik kapasitor tidak terpengaruh oleh suhu dan kelembaban sekitar, sehingga keakuratan instrumen masih terjamin setelah lama digunakan.
(4) Catu daya uji AC mengadopsi metode konversi AC-DC-AC, yang secara efektif menghindari pengaruh voltase utilitas dan fluktuasi frekuensi pada keakuratan pengujian dielektrik, bahkan jika generator menghasilkan listrik, instrumen juga dapat beroperasi dengan benar.
(5) Fungsi perlindungan yang sempurna.Ketika ada tegangan berlebih, arus berlebih, korsleting tegangan tinggi, instrumen dapat dengan cepat memutus tegangan tinggi dan mengeluarkan pesan peringatan.Ketika sensor suhu gagal atau tidak terhubung, pesan peringatan dikeluarkan.
Ada relai pembatas suhu di tungku pemanas induksi frekuensi menengah.Ketika suhu melebihi 120 derajat, relai dilepaskan dan pemanasan berhenti.
(6) Pengaturan parameter uji yang mudah.Rentang pengaturan suhu 0～120℃, rentang pengaturan tegangan AC
500 ~ 2200V, rentang pengaturan tegangan DC 300 ~ 500V.
(7) Penggunaan layar LCD layar besar, dengan lampu latar, tampilan jernih.Antarmuka manusia-mesin yang ramah, cukup ikuti petunjuk menu berbahasa Mandarin, masukkan perintah, instrumen dapat secara otomatis melakukan pengujian.Dan secara otomatis menyimpan dan mencetak hasil tes.
(8) Jam real-time, tanggal dan waktu tes dapat disimpan, ditampilkan dan dicetak dengan hasil tes.
(9) Fungsi kalibrasi cangkir elektroda kosong.Ukur kapasitas listrik dan faktor kehilangan dielektrik cangkir elektroda kosong untuk menilai kondisi pembersihan dan perakitan cangkir elektroda kosong.Data kalibrasi disimpan secara otomatis untuk memudahkan penghitungan kapasitansi relatif dan resistivitas DC yang akurat.

Parameter teknik

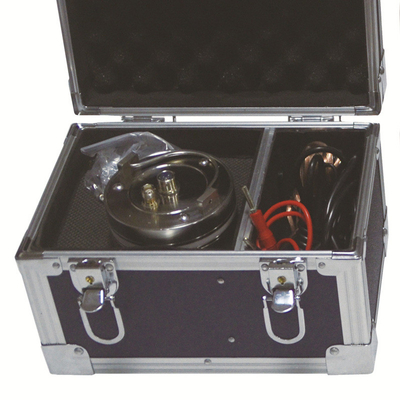

Parameter teknis utama cangkir minyak

(1) Jarak antara tekanan tinggi dan rendah 2mm
(2) Kapasitas listrik cangkir kosong 60 ± 2PF
(3) Frekuensi industri tegangan uji maksimum 2000V
(4) Kerugian dielektrik cawan kosong tgδ＜1×10-4
(5) Kapasitas cairan sekitar 40ml
(6) Bahan elektroda stainless steel
(7) Volume 70mm(D)×120mm(H)
