UL 1685 / UL 2556 Standar Vertikal Api Dan Asap Rilis Kamar Uji Untuk Kabel Serat Optik

UL 1685 / UL 2556 Standar Kamar Uji Api dan Pelepasan Asap Vertikal untuk Kabel, Kabel dan Kabel Serat Optik

I. Aplikasi

1.1 Dilakukan untuk memeriksa standar pembakaran api FT4 kabel dan kabel serat optik vertikal Man Yan dan pelepasan asap;

1.2 metode pengujian: kabel dan kabel serat optik terikat secara vertikal ke rak pembakaran, akhir pengujian untuk memeriksa ketinggian pembakaran kabel dan kabel serat optik dan produksi asap.

II.Pematuhan dengan standar:

2.1 UL2556-2016 "Metode Uji Kawat dan Kabel" bagian 9.6 "Uji api baki vertikal (Metode 1-Baki vertikal dan Metode 2-FT4). -FT4) " dan Lampiran H;

2.2 Kepatuhan dengan UL1581-2019 "Standar Referensi untuk Kabel, Kabel dan Kabel Fleksibel Listrik", Bagian 11.1.

dan Kabel Fleksibel, Bagian 1164, "FT4/IEEE 1202 Vertical-Tray Flame Test";

2.3 Memenuhi UL1685-2018 "Standar untuk pengujian penyebaran api dan pelepasan asap untuk kabel listrik dan serat optik".

Ketiga, parameter teknis utama:

3.1 Komposisi instrumen: kotak uji, menara pengumpulan asap, pipa, sumber kontak, kerangka uji, sistem optik, pengambilalihan dan pemrosesan data dan komponen lainnya;

3.2 Ruang pengujian:

3.2.1 Ukuran bagian dalam: tinggi 3353mm, panjang 2438mm, lebar 2438mm;

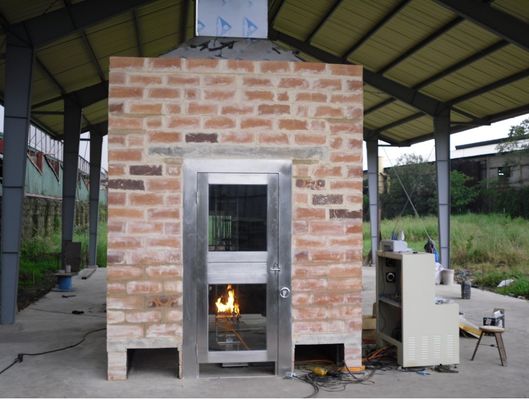

3.2.2 Struktur: terbuat dari persegi dari batu bata (lihat Gambar 1) atau terbuat dari panel baja tahan karat dengan isolasi panas (lihat Gambar 2),

3.2.3 Pintu akses: ada pintu akses di depan ruang uji, spesifikasi 2,1 m tinggi, 0,9 mm lebar, terbuat dari baja tahan karat, dengan jendela pengamatan,jendela pengamatan terdiri dari kaca yang kerasUkuran jendela pengamatan untuk persegi 457mm * 457mm, kiri dan kanan sebelum dan setelah total empat jendela pengamatan yang sama;

3.2.4 Menara pengumpulan asap: bagian atasnya berukuran kerucut, sudut miringnya 40 derajat, dipasang di kerucut di atas menara pengumpulan asap berukuran 914 mm persegi.

3.2.5 Sumber udara: Ada empat inlet udara di bagian bawah ruang uji, bagian depan kiri dan kanan memiliki panjang dan lebar 559mm*343mm,bagian tengah bagian depan (bagian bawah pintu) adalah 914mm*343mm, dan bagian belakang adalah 2438mm*305mm panjang dan lebar;

3.2.6 Pencahayaan: Ada dua lampu pencahayaan yang dipasang di sisi kiri kotak uji.

3.2.6 Tray (rak uji):

3.2.6.1 Struktur: terdiri dari rangka baja tahan karat dengan lebar 305 mm, kedalaman 76 mm dan tinggi 2400 mm, dengan setiap tangga di tengahnya terpisah 25 mm,dan lintasan tangga yang terdiri dari baja tahan karat panjang 305 mm dan lebar 13 mm.

3.2.6.2 Pemasangan pelat baja di bagian atas palet, dengan dimensi 610 x 610 mm dan ketebalan 3,2 mm.

3.2.6.3 Palet dipasang secara vertikal di pusat geometris ruang uji.

Tangga baja, blowtorch, troli

3.3 Sumber pengapian pilot:

3.3.1 oleh obor gas propana tipe pita dan susunan flowmeter pendukung dan venturi mixer, obor untuk panjang cakram baja tahan karat datar 341mm, lebar 30mm,permukaan api yang dibor dengan 242 lubang dengan diameter 1.35mm. Lubang-lubang ini di tengah jarak 3,2mm, terhambat dalam tiga baris, masing-masing baris 81, 80 dan 81, masing-masing, didistribusikan dalam ukuran nominal 257mm * 5mm kisaran.

3.3.2 Posisi sumber pembakaran: Pembersih harus ditempatkan secara horizontal, 76 mm dari permukaan depan sampel kawat dan simetris dengan sumbu tangga baja.Titik pembakaran obor terletak di tengah tangga baja antara dua silang dan setidaknya 457mm dari ujung bawah sampel.

3.3.3 Aliran Meter:

3.3.3.1 digunakan alat pengukur aliran massa;

3.3.3.2 Propane flow meter: 230 mm3/s;

3.3.3.3 Air flow meter: 1330 mm3/s;

3.3.3.4 Dilengkapi dengan pengukur ketinggian api.

3.4 Sistem optik: terdiri dari bagian pemancar dan bagian penerima, jarak antara sumber cahaya dan sel foto silikon adalah 910 mm;.

3.4.1Bagian yang memancarkan: lampu cerobong asap dengan bohlam kuarsa.

3.4.1.1 Daya standar: 100w

3.4.1.2 Tegangan standar: DC 12v

3.4.1.3 Aliran cahaya standar: 2000lm-3000lm

3.4.1.4 Lampu ini didukung oleh 12v, tegangan stabil pada ± 0,01v, lampu dipasang dalam penutup dan lensa terdiri dari lensa untuk menyesuaikan sinar. diameter sinar adalah 76mm.

3.4.1.5 Penerima: sel fotokimia silikon,respon spektralnya dan fotometer Komisi Internasional tentang Pencahayaan (CIE) untuk mencocokkan transmisi cahaya 0% untuk tidak ada cahaya melalui transmisi cahaya adalah 100%, cahaya tidak terhalang sepenuhnya melalui.

3.4.1.6 Akuisisi data: sinyal output dari sel foto diproses oleh komputer mikro menjadi catatan terus menerus dari jumlah penyingkiran asap, kepadatan optik dan transmisi yang dapat dibaca langsung.Operasi untuk sesi WINDOWSXP, gaya LABVIEW, tampilan real-time hasil pengukuran selama tes dan secara dinamis memetakan kurva sempurna.dan laporan dapat dicetak langsung.

3.5 Pipa uji:

3.5.1 Diameter dalam 405 mm dan panjangnya 5500 mm, terbuat dari USU304# stainless steel;

3.5.2 Pipa dihubungkan ke kap pengumpulan. Diameter dalam pipa D adalah 405 mm. untuk menciptakan distribusi aliran yang seragam di titik pengukuran,panjang bagian lurus pipa di titik di mana pipa dihubungkan ke menara pengumpulan adalah 3600 mm.

4.5.2 Bahan pipa uji: penggunaan pipa berlapis ganda, bagian dalam USU304 stainless steel tebal 1,2 mm, bagian tengah lapisan asbes, bagian luar besi putih tebal 1,2 mm.

4.5.3 Pada saat yang sama, untuk mengukur aliran dengan akurat, perusahaan kami sesuai dengan ketentuan dari standar Uni Eropa EN14390, melalui lembaran deflektor,sebelum dan setelah bagian uji untuk membentuk permukaan aliran yang seragam.

4.5.4 Aliran volume dalam pipa uji: aliran volume selama uji dijaga pada 0,65±0,5m3/s dari aliran udara knalpot.

4.5.5 probe bidirectional.

4.5.5.1 Lokasi pemasangan: probe dua arah untuk mengukur aliran volume di pipa knalpot,probe dipasang di sisi kiri dari kotak kolektor dari panjang saluran pipa posisi garis tengah 4000mm, ke ujung pipa penghubung pipa panjang 1500mm. probe untuk panjang 32mm, diameter eksternal 16mm silinder, terbuat dari bahan stainless steel.Ruang gas dibagi menjadi dua ruang yang sama dan perbedaan tekanan antara kedua ruang diukur dengan transduser tekanan;

4.5.5.2 Sensor tekanan diferensial: pemancar tekanan diferensial presisi tinggi digunakan untuk mengukur tekanan diferensial pipa.kisaran adalah (0 ~ 200) Pa, akurasi ± 1 Pa, waktu respons output sensor tekanan 90% hingga 1 detik;

4.5.6 termokopel: ketentuan komposit GB/T16839.1-1997 dari termokopel lapis baja tipe K untuk mengukur suhu gas di daerah dekat probe. diameter kawat termokopel 1,5 mm.

4.6 Sistem kontrol: perangkat lunak pengembangan khusus instrumen perusahaan NI AS LabeView, serta kartu kontrol akuisisi data Taiwan Advantech;kontrol proses pengujian dapat dilihat dalam kurva data pengujian waktu nyata, dapat mencapai pengambilalihan dan pemrosesan data otomatis, pemeliharaan data dan hasil pengukuran output.

Ruang batu bata akan dibuat oleh pelanggan akhir, gambar akan dikirimkan oleh SKYLINE

Pekerjaan sipil termasuk konstruksi platform untuk saluran 8,3 meter dan kipas knalpot akan berada di ruang lingkup pelanggan.
