Mesin pengujian kursi penguji daya tahan berputar BIFMA 5.1 untuk perabotan kursi kantor

Tester Durability Swivel digunakan untuk perabot kursi, dengan bantalan beban dan aksesori untuk pemasangan kursi, sesuai dengan DIN 4551, EN 1335, NEN 1812 dan BIFMA 5.1.

Hal ini digunakan untuk kursi kantor, bangku, mata air gas, unit yang diuji tunduk pada seluruh prosedur pengujian yang ditentukan oleh standar atau tes individu yang dipilih.

Setiap sumbu uji memiliki pengontrol sendiri yang dipasang di sekitarnya, yang dioperasikan dari panel sentuh dan dikendalikan oleh PLC.

Aplikasi
Uji ini berlaku untuk semua jenis kursi dengan kursi berputar.
Tujuan pengujian: Mesin ini dirancang untuk mengevaluasi kemampuan kursi untuk menahan tegangan dan keausan yang disebabkan oleh berputar berulang kali.

Spesifikasi

Standar
DIN 4551, EN 1335, NEN 1812, BIFMA X5.1, BIFMA X5.4, BSI/BS 5459, EN 581-2

Terdiri dari

1 kerangka uji

1 alat uji berputar, bertenaga listrik

1 beban aktuator dikendalikan, diameter piston 80mm, stroke piston 500mm, 2500N

1 bantalan beban, diameter 200mm sesuai dengan DIN EN 1335 dengan sambungan penjepit kardanik

1 rentang elemen pemasangan standar

1 sel beban 5kN - 1 set stop, penjepit

Referensi Dokumen: BIFMA X5.1-2017 Uji Swivel

a) Kursi harus ditahan pada platform. Baik kursi atau platform harus ditahan dari rotasi.

b) Jika kursi dapat diatur, atur ke posisi maksimum kursi.

c) Beban 122 kg (270 lb) harus ditempatkan pada kursi sehingga pusat berat beban berada 51 sampai 64 mm (2 sampai 2,5 inci) di depan garis tengah sumbu rotasi seperti yang ditunjukkan pada Gambar 1.

d) Perangkat bersepeda harus diatur untuk memutar yang lebih kecil dari: rentang rotasi yang tersedia atau 360 derajat ± 10 derajat. Jika rentang rotasi yang tersedia kurang dari 360 derajat,rotasi mesin uji harus disesuaikan sehingga mekanisme berputar menyentuh tetapi tidak menggulingkan pemberhentianRotasi dapat baik bidirectional atau unidirectional.

e) Untuk kursi yang berputar 360 derajat, satu siklus adalah satu putaran penuh. Untuk kursi yang berputar kurang dari 360 derajat, satu siklus berputar dari satu stop ke stop lainnya.

f) Kursi atau platform harus berputar selama 60.000 siklus dengan kecepatan antara 5 dan 15 putaran per menit.

g) Jika tinggi kursi dapat diatur, atur tinggi ke posisi terendahnya.

h) Untuk semua kursi, lanjutkan tes selama 60.000 siklus tambahan hingga total 120.000 siklus.

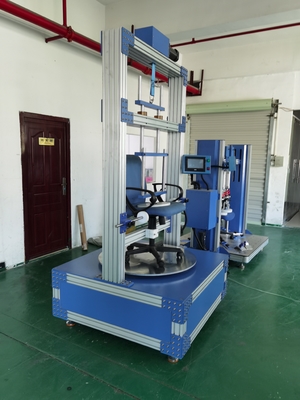

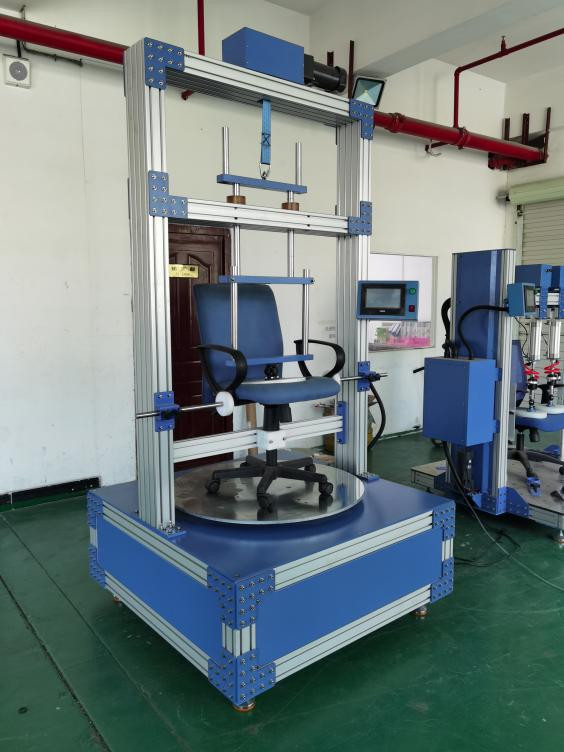

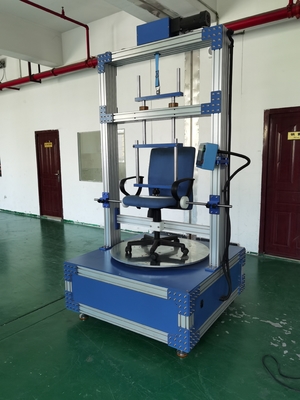

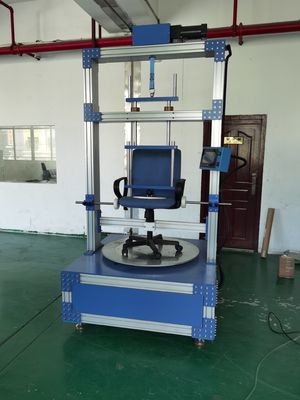

Gambar pengujian:
