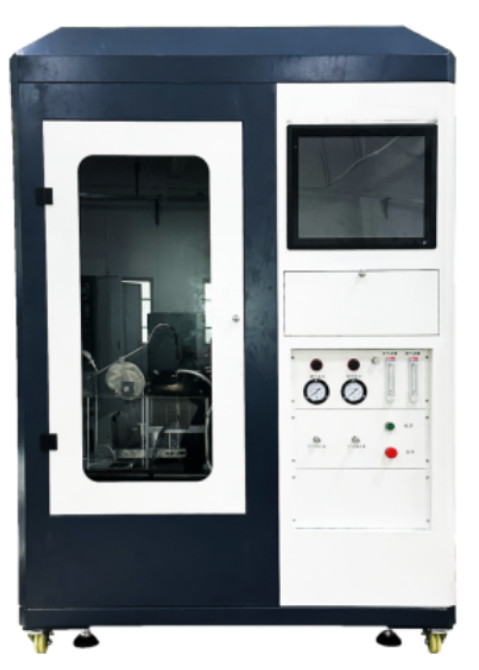

ISO 5657 Bahan Bangunan Tester Flammability Flammability

SL-FL56 Bahan Bangunanpenguji kinerja pembakaran

1.Pengenalan Mesin

Hal ini cocok untuk pengujian kehangatan permukaan api bahan,Komposit atau komponen yang ketebalannya tidak melebihi 70 mm ketika ditempatkan secara horizontal di bawah kondisi radiasi termal yang ditentukanHal ini dapat digunakan untuk mengevaluasi dinding dan bahan lapisan langit-langit, sistem lantai, lapisan eksterior dan bahan isolasi panas untuk saluran udara, dll Dalam skenario kebakaran tertentu,kondisi kebakaran produk dapat dijelaskan dengan akurat, sehingga hasil pengujian dapat mencerminkan kinerja pembakaran produk dalam penggunaan yang sebenarnya dan pengujian dapat membedakan bahan mana yang mudah terbakar dan bahan mana yang tidak mudah terbakar,membantu membedakan risiko kebakaran dari bahan.

2Standar Uji

ISO 5657

3.Fitur mesin

Bagian kontrol mengadopsi pemrograman PLC, komputer, papan presisi tinggi, kontrol modul, kontrol PID, pengumpulan sinyal dan pemrosesan menggunakan papan presisi tinggi 16-bit, tingkat akurasi dapat mencapai 1%,kinerja stabil, kemampuan mengulangi yang baik. antarmuka kontrol komputer: 3.2 MENGGUNAKAN peralatan dan instrumen kelas tinggi (Labview) perangkat lunak pengembangan profesional, antarmuka ketat, tingkat otomatisasi yang tinggi,semua birokrasi dan operasi telah terintegrasi ke dalam komputer, cepat, mudah dioperasikan, antarmuka manusia, orang bodoh. kontrol proses tes dapat melihat data uji real-time, yang dapat menyadari pengambilalihan dan pemrosesan data otomatis,perangkat lunak pengoperasian penghematan data dan hasil penentuan output 3.3: Windows XP antarmuka operasi, gaya Labview, mudah dioperasikan, antarmuka manusia, bodoh.klep kontrolPengendalian aliran propana dan udara ke api pilot dengan aliran massa yang dikontrol dengan lebih tepat. 3.5 menurut GB/T14523-2007 bagian 8 dan bagian 8 ISO5657-1997 "tes harus dalam dasar tidak ada udara atau memiliki perisai untuk melindungi lingkungan, kecepatan udara sekitar alat uji tidak boleh lebih dari 0,2 m/s. Operator harus menghindari kerusakan produk pembakaran dan harus menghapus asap yang dilepaskan,tetapi tidak boleh membentuk knalpot paksa di atas unitUntuk mengembangkan kotak yang cocok, tidak hanya untuk memastikan bahwa arus udara tidak mempengaruhi tes, tetapi juga untuk secara efektif melepaskan asap.

(Model Kontrol PLC penuh)

4Parameter teknis

4.1 Seluruh mesin: terdiri dari kerucut radiasi, perangkat pengapian, muncung, mekanisme pelat tekanan dan rangka pendukung, perekam suhu, sistem gas, pengambilan dan pemrosesan sinyal, komputer, dll.

4.2 rak sampel, piring dan piring tekanan: 2 rak sampel dan perlengkapan bagian lainnya terbuat dari rak baja tahan karat dengan ketebalan dinding 1,5 mm,25 mm x 25 mm ukuran tabung baja persegi dibuat, ukuran total adalah 275 mm * 230 mm.

4.2.2 level guard panjang sisi 220 mm, ketebalan 4 mm.Papan perlindungan horisontal diperbaiki di 260mm di atas bingkai dasar oleh empat tripod diameter 16mm dipasang di sudut papan perlindunganSebuah bukaan melingkar dengan diameter 150 mm dipotong di tengah papan, dan tepi atas bukaan dipotong menjadi chamfer 45 ° ke bidang horizontal dan lebar 4 mm.Instalasi rak gudang memiliki panjang akar 2 kurang dari 355 mm, batang panduan vertikal baja diameter 20 mm, masing-masing dipasang di titik tengah bingkai pendukung di setiap sisi pendek.batang pengatur horisontal 25 mm × 25 mm dipasang di antara dua batang panduan vertikal.

4.2.3 Batang penyesuaikan dapat meluncur di atas batang panduan atau di skru secara manual ke posisi tertentu dengan sekrup. Batang penyesuaikan dilengkapi dengan lengan lubang vertikal di tengah,yang digunakan untuk mengikat batang geser vertikal dengan diameter 12 mm dan panjang 148 mmSebuah plat pencetak persegi dengan panjang sisi 180 mm dan ketebalan 4 mm ditempatkan pada batang geser.Plat tekanan mendorong permukaan bawah bawah plat perlindungan melalui lengan berputar keseimbangan, yang dipasang di bawah batang pengatur horizontal dan di ujung bawah batang geser vertikal.

4.2.4 Satu ujung lengan berputar memiliki rol pada hub ujung bawah slider vertikal, dan palu penyesuaian keseimbangan dipasang di ujung lainnya.counterweight dapat menyeimbangkan sampel dari kualitas yang berbeda dan dapat menerapkan tekanan konstan 20N antara sampel dan pelat pelindungSelama uji, karena sampel dapat runtuh, melembutkan dan meleleh, perangkat penyesuaian dan posisi disediakan untuk membatasi gerakan ke atas piring tekanan, jarak maksimum adalah 5 mm,dan pad dapat digunakan antara piring tekanan dan piring pelindung

4.3 Kerucut radiasi

4.3.1 Kerucut radiasi: daya nominal 3kw, intensitas radiasi: 10kW/m2 ~ 70kW/m2 elemen pemanas, elemen pemanas memiliki panjang 3500mm, diameter tabung listrik stainless steel 8,5mm,Ini terbungkus menjadi bentuk meja bulat dan dipasang di cangkang penutup pelindung. Tinggi keseluruhan cangkang adalah (75±1) mm, diameter bagian atas adalah (66±1) mm, dan diameter bagian bawah adalah (200±3) mm.Ketebalan dalam dan luar perisai adalah 1mm stainless steel, klip tengah tebalnya 10 mm, dan kepadatan nominalnya adalah 100 kg/ M2 bahan isolasi serat keramik.Unsur pemanasan yang kuat diikat pada permukaan dalam penutup pelindung melalui jarum baja, dan 4 penjepit dipasang dengan jarak yang sama pada keliling tutup pelindung untuk mencegah relaksasi secara tidak sengaja pipa panas listrik di bagian bawah tutup pelindung.Saat memproyeksikan secara vertikal, elemen pemanasan luka memblokir tidak lebih dari 10% dari area pembukaan di bagian atas perisai.
