BS 476-7 PengujiPenyebaran Api PermukaanPenyebaran Api PermukaanTuntuk Mengukur Perluasan Api Dinding

Pengantar Produk

BS 476 Bagian 7 menetapkan metode pengujian untuk mengukur penyebaran lateral api di sepanjang permukaan spesimen produk yang diorientasikan dalam posisi vertikal dalam kondisi aliran berlawanan, dan sistem klasifikasi berdasarkan laju dan luas penyebaran api. Ini memberikan data yang cocok untuk membandingkan kinerja penggunaan akhir dari bahan, komposit, atau rakitan yang pada dasarnya datar, yang terutama digunakan sebagai permukaan terbuka dinding dan langit-langit.

Parameter Produk

1. Luas panel radiasi adalah 850mm X 850mm, dan rangka pendukung struktural diperkuat;
2. Penahan sampel tegak lurus terhadap panel radiasi, dan tanda skala standar di atas, fluks radiasi panas kritis dapat diukur sesuai dengan jarak propagasi api;
3. Dilengkapi dengan perangkat sirkulasi pendingin air, penahan sampel dapat didinginkan dengan air untuk menghindari kerusakan yang disebabkan oleh suhu tinggi jangka panjang;
4. Dilengkapi dengan perangkat pengapian api kecil, menggunakan mode pengapian percikan;
5. Panel radiasi dilengkapi dengan perangkat deteksi suhu tinggi. Jika panel radiasi dimatikan, sumber udara dapat diputus secara otomatis;
6. Dilengkapi dengan sensor fluks radiasi panas yang didinginkan air, hasilnya dapat dilacak kembali ke Amerika Serikat NIST;
7. Dilengkapi dengan kotak kontrol listrik, dapat menyesuaikan aliran gas dan udara, dan menampilkan angka fluks radiasi panas;
8. Dilengkapi dengan PLC dan antarmuka manusia-mesin untuk menampilkan informasi yang diperlukan untuk pengujian.

Fitur

1. Alat ini terdiri dari panel radiasi yang dipasang secara vertikal dalam bingkai dan didukung pada kerangka.
2. Panel radiasi dilengkapi dengan campuran gas-udara.
3. Panel radiasi berukuran 850mm persegi untuk blok pembakar tipe refraktori berpori yang dirancang untuk pembakaran campuran udara-gas-udara yang efisien, tanpa api yang terjadi di permukaan panel dalam kondisi operasional.
4. Panel radiasi dan bingkainya didukung pada kerangka sehingga pusat panel berada sekitar 1250±100mm di atas permukaan lantai.
5. Penahan spesimen dan pengaturan api pilot dipasang di satu sisi alat.
6. Penahan spesimen terdiri dari rangka baja yang didinginkan air dengan pelat muka yang didinginkan air. Pelat muka tumpang tindih spesimen sebesar 20±2mm pada tepi atas dan bawahnya serta di atas tepi vertikal yang berdekatan dengan panel radiasi.
7. Penjepit bermuatan pegas diposisikan untuk menjepit spesimen ke pelat muka.
8. Pasokan air portabel ke penahan spesimen memastikan suhu maksimum tidak melebihi 35°C pada keluaran dari penahan spesimen.
9. Rakitan penahan spesimen terletak pada 90±2° terhadap permukaan panel radiasi dan sedemikian rupa sehingga permukaan pemandu atas dan bawah penahan spesimen berada pada bidang yang sama dengan permukaan dalam bingkai panel radiasi.
10. Ketinggian penahan spesimen diengsel untuk memungkinkan ayunan horizontal, menjauh dari permukaan panel radiasi di antara pengujian, dari posisi pengujian ke posisi siaga dan sebaliknya.
11. Pembakar pilot terdiri dari tabung baja.
12. Jalur pasokan gas dan udara ke panel radiasi berisi pengukur aliran, pengatur tekanan, katup kontrol, dan perangkat keselamatan.
13. Pengukur Fluks Panas: Rentang: 0 ~ 50 kw/m2; Emisivitas Permukaan: ɛ=0.95±0.05.
14. Papan kalibrasi dummy dengan penahan, pengukur fluks panas terkalibrasi, dan pemasangan.

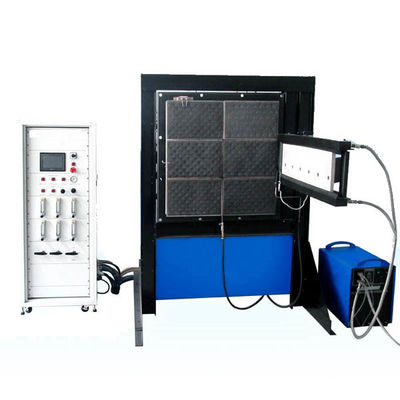

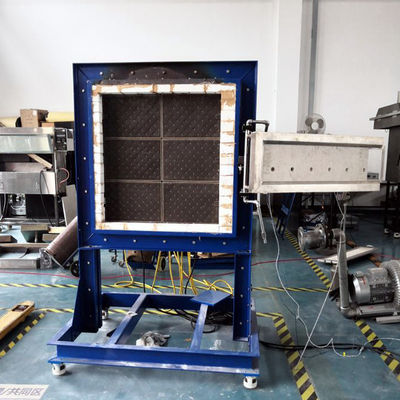

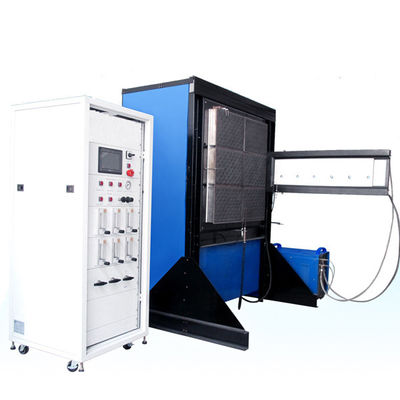

Detail ProdukPengujiPenyebaran Api PermukaanT

ester
Perangkat uji propagasi api permukaan adalah penguji tahan api baja kecepatan tinggi seri BS 6853, yang cocok untuk standar pengujian tahan api bahan bangunan Inggris dan baja kecepatan tinggi. Standarnya adalah BS 476-7. Metode pengujian digunakan untuk menentukan perluasan lateral permukaan sampel dan berdasarkan kecepatan. Dan panjang perluasan menentukan tingkat pembakaran. BS 476-7 terutama digunakan untuk mengukur perluasan api pada permukaan terbuka dinding dan langit-langit.

Metode pengujian adalah mengukur fluks radiasi kritis dengan menyalakan sampel dengan api kecil dengan menahan perubahan energi panas radiasi secara bertahap. Panel radiasi panas berukuran 850mm X 850mm. Penahan spesimen uji didinginkan air dan dilengkapi dengan pelat kalibrasi berlubang dan sensor fluks radiasi termal untuk mengkalibrasi kurva fluks radiasi termal. Instrumen uji memiliki persyaratan tinggi pada lokasi laboratorium, dan pengguna memerlukan tindakan keselamatan lebih lanjut sebelum instrumen uji dapat dirakit.
Standar: BS: BS 476-7
Dimensi: 1220 mm (L) x 550 mm (P) x 1920 mm (T)

Berat: 210kg

Persyaratan Instalasi
Listrik: 230 volt Nominal 10 Amp
Suhu Sekitar: Operasional 10°C hingga 35°C
Pasokan Gas: Propana dan kompresor udara

Ruang Pengujian: 400m3

Aplikasi

- Papan dinding dan panel dekoratif

- Ubin langit-langit dan sistem langit-langit gantung

- Bahan komposit dan rakitan yang digunakan sebagai permukaan terbuka

- Lapisan insulasi termal untuk dinding dan langit-langit

- Klasifikasi keselamatan kebakaran di bawah BS 476-7 (Kelas 1-4)

- Klasifikasi Kelas 0 (dikombinasikan dengan persyaratan non-pembakaran)

- Kontrol kualitas bahan bangunan dan pengujian R&D

- Laboratorium pengujian pihak ketiga dan badan sertifikasi

Pertanyaan yang Sering Diajukan

Q1: Standar apa yang dipatuhi SL-FL73, dan apa yang diukurnya?

A1: Mematuhi BS 476-7. Penguji mengukur penyebaran api lateral di sepanjang permukaan vertikal bahan pelapis dinding dan langit-langit di bawah panas radiasi, dan memberikan klasifikasi dari Kelas 1 (penyebaran terendah) hingga Kelas 4 (risiko tertinggi) berdasarkan laju dan jarak penyebaran.

Q2: Bahan apa yang dapat diuji dengan peralatan ini?

A2: Papan dinding, panel langit-langit, lembaran dekoratif, komposit, dan lapisan insulasi termal yang digunakan sebagai permukaan terbuka pada dinding dan langit-langit. Cocok untuk bahan, komposit, atau rakitan yang pada dasarnya datar.

Q3: Bagaimana sistem klasifikasi bekerja di bawah BS 476-7?

A3: Klasifikasi didasarkan pada jarak penyebaran api yang diukur pada 1,5 menit dan pada akhir pengujian. Kelas 1 menunjukkan penyebaran api terendah, sedangkan Kelas 4 menunjukkan risiko tertinggi. Kelas 0 adalah peringkat komposit yang memerlukan Kelas 1 ditambah non-pembakaran.

Q4: Seberapa akurat dan berulang hasil pengujian?

A4: Akurasi tinggi dicapai melalui pembakar refraktori berpori, kontrol gas/udara yang stabil, dan kalibrasi dengan sensor fluks yang dapat dilacak NIST dan pelat berlubang. Penahan yang didinginkan air mempertahankan kondisi termal yang konsisten, dan penempatan yang diengsel memastikan penempatan spesimen yang berulang.

Q5: Apakah peralatan mudah dioperasikan?

A5: Ya. Pengapian percikan, penjepitan bermuatan pegas, dan antarmuka PLC/HMI memungkinkan pemasangan spesimen yang sederhana dan eksekusi pengujian otomatis. Parameter pengujian diatur pada antarmuka, dan data waktu nyata termasuk fluks panas ditampilkan selama pengujian.

Q6: Apa saja persyaratan instalasi utama?

A6: Pasang di ruangan bersuhu 10-35 °C tanpa angin. Daya: 230 V, 10 A nominal. Gas: propana dan udara terkompresi. Volume ruang pengujian: 400 m³. Pembersihan rutin panel radiasi dan pemeriksaan kalibrasi rutin direkomendasikan untuk pemeliharaan.
