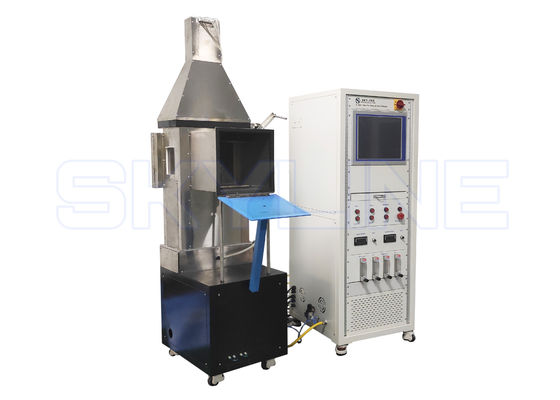

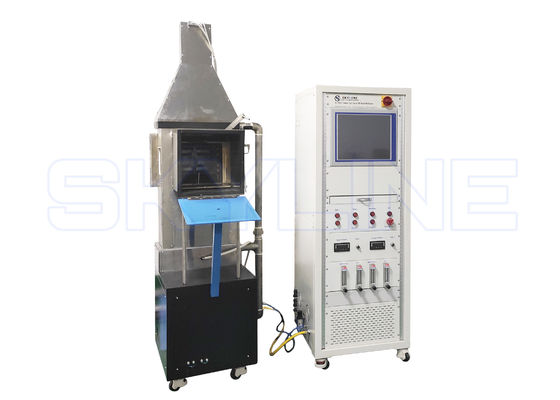

AITM 2.0006 Penguji OSU Tingkat Pelepasan Panas Dalam Bahan Penerbangan

AITM 2.0006 Penguji OSU Tingkat Pelepasan Panas Dalam Bahan Penerbangan

Nama Merek:	SKYLINE
Nomor Model:	SL833
Moq:	1 unit
harga:	negotiated
Ketentuan Pembayaran:	T / T, L / C, Western Union,
Kemampuan pasokan:	1 unit / bulan

Informasi Detail

Deskripsi produk

Informasi Detail

Tempat asal:

Cina

Sertifikasi:

Penguji Tingkat Pelepasan Panas:

Pengujian Bahan Penerbangan

Standar:

AITM 2.0006、BSS 7322

Kebutuhan listrik:

220 V, 35 Amps

Suhu lingkungan:

10 ℃ hingga 35 ℃

Dimensi:

760mm (L) x 1850mm x (T) x 850mm (T)

Berat:

218KG

Kemasan rincian:

Kasus kayu lapis

Menyediakan kemampuan:

1 unit / bulan

Menyoroti:

Tester OSU Tingkat Pelepasan Panas

OSU Tester Dalam Bahan Penerbangan

Deskripsi produk

Lampiran F Bagian IV Bagian 25 FAR Penguji Laju Pelepasan Panas OSUruang Uji Pembakaran Baja Tahan Karat

Penguji Laju Pelepasan Panas OSU.pdf

Informasi Produk

Penguji laju pelepasan panas OSU yang disetujui oleh FAA Administrasi Penerbangan Federal Amerika Serikat awalnya dirancang oleh Smith dari Ohio State University pada tahun 1972, dan kemudian menjadi instrumen uji pembakaran yang ditunjuk FAA untuk menguji laju pelepasan panas material Penerbangan. Standar pengujian adalah FAR Bagian 25 Lampiran F Bagian IV, Airbus AITM 2.00. 06, Boeing BSS 7322.

Spesifikasi

A. Unit Utama

1. Unit Utama OSU (1 set)

1) Dimensi Alat : 760mm (L) x 1850mm (T) x 850mm (D)

2) Ruang Uji

- Sumber panas radiasi dan memastikan kerapatan fluks panas adalah 35±0,5kW/m²

- Ini akan menentukan apakah material mematuhi persyaratan FAR 25.853

- Empat elemen silikon karbida Tipe LL 508mm kali 16mm dengan resistansi nominal 1,4 Ohm sebagai sumber panas dengan selubung baja tahan karat tahan korosi

- Reflektor yang terbuat dari baja tahan karat terletak di belakang elemen

- Di depan elemen, terdapat masker berbentuk berlian terpotong, yang terbuat dari baja tahan karat, ini memberikan kerapatan fluks panas yang seragam di atas area yang ditempati oleh sampel vertikal 151 × 151mm

- Rakitan Tongkat untuk menyalakan pembakar pilot atas dan pembakar kalibrasi

- Pengontrol daya global ganda untuk kemudahan penyesuaian keseragaman fluks panas

- Pembakar gas metana pilot atas dan pilot bawah (dengan pengapian percikan) dan kalibrasi

- Termopil untuk pengukuran laju pelepasan panas, dengan lima sambungan termokopel panas di cerobong asap dan lima sambungan termokopel dingin di ruang udara

3) Penahan Spesimen (1 set)

- Dua penahan spesimen

- Setiap penahan spesimen dibuat dari baja tahan karat

2. Sistem distribusi udara (1 set)

- Suhu udara adalah 21-24°C

- Udara dengan laju aliran 0,043m³/detik atau lebih

- pelat lubang bundar bersudut tajam 0,5±0,1mm

- terletak di dalam pipa melingkar dengan diameter 38±1mm

- Manifold suplai udara di dasar bagian piramida harus memiliki 48 lubang yang tersebar merata

B. Aksesori

1. Unit Kontrol (1 set)

- Kontrol laju aliran kalibrasi

- Pengapian pembakar bawah

- Fluks panas kalibrasi: kalibrasi fluks meter adalah dua sensor fluks panas yang didinginkan air disediakan untuk mengukur kerapatan fluks panas di tengah dan setiap sudut

2. Sistem Komputer (1 set)

- CPU: Pentium 4 3,0Ghz atau lebih

- RAM: 512MB atau lebih

- HDD: 80GB atau lebih

- Monitor: LCD 17“ atau lebih

- Printer: Laser Jet

- Perangkat Lunak: Windows XP atau lebih

Karakteristik Kinerja

1. Ruang uji pembakaran baja tahan karat dengan jendela observasi kaca suhu tinggi;
2. Sumber radiasi panas adalah 4 batang pemanas Glowbars, yang dapat memberikan fluks radiasi panas 35KW/M2.
3. Dua pengontrol suhu PID independen digunakan untuk kontrol suhu pemanasan.
4. Dilengkapi dengan perangkat propulsi sampel pneumatik otomatis penuh dan perangkat pintu pelindung;
5. Dilengkapi dengan pembakar atas dan pembakar bawah yang dapat dipindahkan;
6. Flowmeter rotor dapat digunakan untuk menyesuaikan laju aliran gas pembakar atas dan bawah.
7. Dilengkapi dengan perangkat pembakar kalibrasi T-type yang dapat dipindahkan dan pengontrol aliran;
8. Pengontrol aliran massa diterapkan untuk kalibrasi suhu termopil secara otomatis.
9. Meteran aliran panas yang didinginkan air dilengkapi dengan mode pendinginan untuk mengukur fluks radiasi panas permukaan api.
10. Perangkat kontrol suhu udara dapat menyediakan udara suhu konstan dan aliran untuk ruang uji.
11. Meteran aliran lubang digunakan untuk mengukur tekanan aliran yang masuk ke dalam wadah uji.
12. Dilengkapi dengan sistem akuisisi data dan perangkat lunak uji standar pelepasan panas.

Parameter Teknis

Ukuran	760mm (L) x 1850mm (T) x 850mm (D)
Berat	218KG
Persyaratan Listrik	220 V, 35 Ampere
Suhu Lingkungan	10 °C hingga 35 °C
Gas Tambahan	Gas Suhu Konstan dan Arus Konstan
Gas Pembakaran	metana
Standar	AITM 2.0006,BSS 7322,FAR BAGIAN 25 LAMPIRAN F Bagian IV
Aplikasi	Bahan Penerbangan

Aplikasi

- Sertifikasi Kelaikan Terbang – Pengujian kepatuhan FAA untuk material non-logam kabin pesawat sipil

- Kepatuhan FAR 25.853 – Kain kursi, panel dinding, panel langit-langit, kompartemen penyimpanan

- Evaluasi Kinerja Kebakaran – Material isolasi dan akustik

- Rantai Pasokan Airbus – Pengujian kualifikasi AITM 2.0006

- Rantai Pasokan Boeing – Pengujian kualifikasi BSS 7322

- Aplikasi R&D – Penilaian reaksi kebakaran dan pengembangan material

Pertanyaan yang Sering Diajukan

Q1: Untuk apa peralatan ini digunakan?

A1: Peralatan ini mengukur laju pelepasan panas material interior kabin pesawat ketika terkena panas radiasi 35 kW/m². Data ini menentukan apakah material memenuhi persyaratan mudah terbakar FAA berdasarkan FAR 25.853 – penting untuk sertifikasi penerbangan.

Q2: Standar apa yang dipatuhinya?

A2: FAR Bagian 25 Lampiran F Bagian IV, Airbus AITM 2.0006, Boeing BSS 7322, ASTM E906, dan HB 7399-2022. Satu unit mencakup semua spesifikasi penerbangan utama.

Q3: Material apa yang dapat diuji?

A3: Komponen kabin non-logam termasuk kain kursi, panel dinding dan langit-langit, kompartemen penyimpanan, material isolasi, dan material akustik.

Q4: Parameter apa yang diukurnya?

A4: Laju pelepasan panas puncak, kurva HRR penuh, dan pelepasan panas total 2 menit dan 15 menit. Pengukuran opsional meliputi asap, kehilangan massa, dan gas beracun (CO, CO&sub2;, NOx, HCN, dll.).

Q5: Seberapa akurat dan berulang hasilnya?

A5: Pengontrol PID ganda dengan Glowbars memberikan fluks panas 35 kW/m² yang stabil. Kalibrasi otomatis melalui pengontrol aliran massa dan perangkat lunak terintegrasi memastikan hasil yang konsisten dan berulang.

Q6: Apakah mudah dioperasikan?

A6: Ya – pemuatan sampel pneumatik, perangkat lunak otomatis, dan pelatihan di tempat disediakan. Sebagian besar pengguna dapat beroperasi dalam satu hari.

Q7: Dukungan purna jual apa yang tersedia?

A7: Dukungan purna jual satu tahun dengan bantuan teknis seumur hidup. Layanan meliputi instalasi peralatan, kalibrasi, dukungan pengembangan metode pengujian, dan pelatihan teknis.

Profil Perusahaan.pdf

AITM 2.0006 Penguji OSU Tingkat Pelepasan Panas Dalam Bahan Penerbangan

Apa itu laju pelepasan panas?

Laju Pelepasan Panas (HRR) adalah laju energi yang dilepaskan oleh api - ini juga dikenal sebagai daya. HRR diukur dalam satuan Watt (W), yang merupakan satuan Sistem Internasional setara dengan satu Joule per detik.
