Perkenalan produk

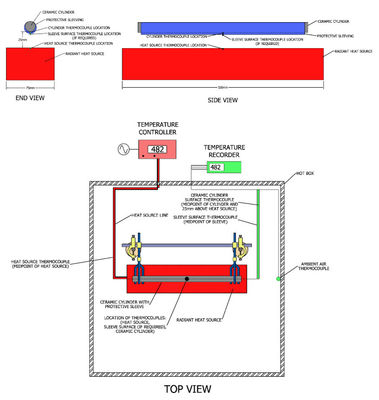

Tes bangku ini harus memungkinkan mengukur resistensi terhadap aliran panas berseri dari bahan isolasi di selongsong, tabung atau pita.Keefektifan selongsong ditentukan dengan mengukur perbedaan suhu silinder keramik hitam dan dengan dan tanpa selongsong pelindung.

Komposisi

Kotak panas (lampiran 2)

Dimensi internal 500 x 500 x 500 mm.

Struktur profil aluminium dengan panel berinsulasi (stainless steel + insulasi + stainless steel), di bagian bawah dan samping.

Sistem pembukaan dan penutupan harus disediakan di bagian atas.

Sebuah pintu dengan jendela kapal harus disediakan di muka depan.

Kaki juga akan disediakan, dengan dua pilihan: kaki 2-10 cm diletakkan di atas meja atau kaki 50-80 cm diletakkan di atas tanah.

Sumber panas radiasi (lampiran 3)

Radiant “Itech” (712400) 1500W Sudah tersedia di GREMTEK - Sediakan casing untuk menahan pancaran dan menyekat permukaan belakang - Pengaturan melalui sensor nirkontak di tengah pancaran (KEYENCE FT-H50 - lampiran 4)

Termokopel K (lampiran 4)

Probe termokopel tipe-K dengan pasangan semu - SV2000.

Penghentian konektor miniatur pria berkompensasi.

Regulator / Perekam atau sistem otomasi

Regulator harus memungkinkan pengaturan suhu pada permukaan sumber panas.

Regulasi harus dilakukan melalui termokopel nirkontak (seperti Keyence FT-H50K - lampiran 4).

Perekam atau sistem otomasi harus menyimpan semua pengukuran suhu (sumber dan termokopel tipe-K).

Data ini harus dapat diambil dengan mudah dari PC mana pun yang terhubung ke jaringan.Ekstraksi data dapat diproses melalui Excel.

Perekam atau sistem otomasi harus memungkinkan untuk menentukan:

Termokopel mana yang mengontrol sumber panas Frekuensi perekaman (contoh: merekam suhu setiap 1 atau 5 detik).

Rekam waktu mulai dan berakhir (jika memungkinkan)

Tambahkan komentar (jika memungkinkan)

Tentukan nama untuk termokopel yang terhubung (jika memungkinkan)

Mampu merekam hingga 12 termokopel tipe-K dengan steker MMK untuk konektor miniatur (lampiran 4)

Dukungan silinder

Ini harus dapat menahan silinder dengan kuat pada ujungnya sejajar dengan pancaran ini sesuai dengan diameter yang berbeda.

Pembongkaran silinder harus mudah dilanjutkan dengan penggantiannya (pengujian dengan atau tanpa perlindungan).

Jarak antara wajah berseri dan permukaan berseri harus mudah disesuaikan dari 5 hingga 100 mm.

Sistem pemosisian harus dapat disesuaikan untuk menggunakan penyangga selain silinder.Misalnya: piring, bagian pelanggan, …

Sistem pemosisian ini harus dapat diadaptasi untuk menggunakan penyangga selain silinder.Misalnya piring, bagian pelanggan, dll.
