Peralatan pengujian ketahanan api kabel UL 2556 / UL 1581

VW-1 Penguji Kemungkinan Kebakaran

Deskripsi Produk

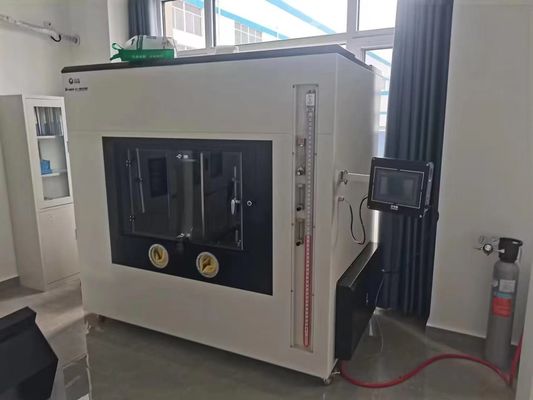

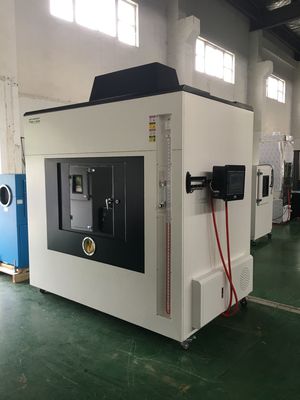

Penguji pembakaran VW-1 diproduksi sesuai dengan standar UL. Ini sepenuhnya sesuai dengan standar uji pembakaran VW-1 dan dapat menyelesaikan tes VW-1 dan FT-2.Ini ekonomis dan banyak digunakan oleh industri kawat dan kabel. Parameternya dijelaskan sebagai berikut: Seluruh uji dilakukan di ruang uji tertutup dengan volume 4,32 meter kubik.Letakkan bagian atas api di bawah bagian uji, bakar selama 15 detik, padam selama 15 detik, ulangi 5 kali dan periksa kondisi pembakaran benda uji. beroperasi.

standar:

● UL2556-2013.

Parameter teknis

1.Kamar pengujian: L2200*D1300*H1650mm, kapasitas > 4,0 m3;kapasitas atas api lebih dari 2,0 m3, ada jendela kaca di muka,sepasang sarung tangan karet operasional dan sistem knalpot asap di bagian atas ruang;

2.Bunsen burner: Yang menurut standar ASTM D5025, diameter dalam tabung burner adalah 9,5mm dengan panjang adalah 100mm, diameter gas spout adalah 0,9mm dengan ketebalan adalah 1,6mm.Yang gas pembakaran adalah metana pada 98% kemurnian minimum, ketinggian nyala api bagian dalam adalah 40±2mm, ketinggian nyala api bagian luar adalah 125±10mm, laju nominal adalah 500W dengan penguasa api yang dapat memeriksa ketinggian api apakah memenuhi persyaratan setiap saat.

3. Sistem pengukuran suhu: Menurut standar ASTM D5207, termasuk potongan tembaga pengukuran suhu 10g, Tipe K baja tahan karat termal dengan diameter 0,5mm,Jam tangan dan termometer.

4. Stand sampel: Stand horizontal dan vertikal keduanya independen, yang dibuat oleh stainless steel. Stand vertikal bisa melakukan tes pembakaran vertikal & FT1 tes, kabel berapi tes,Uji berapi VW-1 dan uji berapi sampel horizontal/FT2. Stand horizontal hanya untuk tes pembakaran sampel kabel listrik horizontal.

5. Gas: Metana yang pada 98% kemurnian minimum, atau gas alam yang dengan kandungan panas 37.1MJ/m3 atau 8.9 kilo kalori /m3. diameter kapas adalah 150 ~ 200mm & ketebalan adalah 6mm,yang meliputi area permukaan pengujian W 305mm dengan D355mmon sumbu vertikal sampel, kapas dengan pita kertas kraft tidak diperkuat 60 lb atau 98 g/m2 yang lebarnya 10 mm dan panjangnya melekat pada sampel,kemudian tinggalkan lebih dari 20 mm dari sampel ke bagian belakang ruang bebas draft.

6Sistem fluks: Yang terdiri dari katup dekompres, flow-meter yang fluks kisaran adalah 1000ml/menit, pengukur tekanan yang kisaran tekanan adalah 200kPa, minyak hijau yang kepadatannya adalah 1000kg/m3,dan U bentuk tekanan meter yang kisaran adalah 36.

7Sistem waktu: Yang terdiri dari flaming timer, stop-burning timer dan extending-fire timer dll total 3 perangkat timer.

8. Flame counter: Tuliskan waktu pengujian dengan akurat
