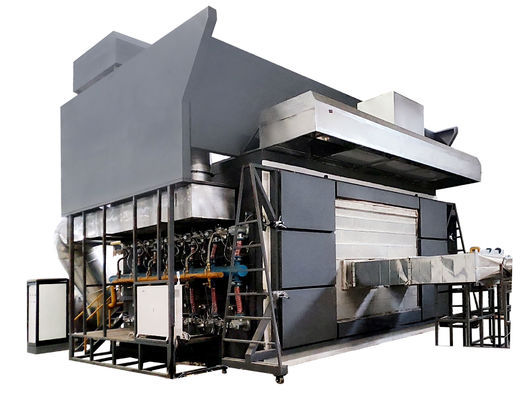

BS EN 1363-1 Tungku tahan api horizontal

BS EN 1363-1 Tungku Horisontal untuk Uji Ketahanan Api untuk Bagian yang Tidak Berpakaian

BS EN 1363-1 Tungku horisontal untuk komponen bangunan

I.Laporan penerapan:

Terapkan pada semua jenis pelapis tahan api baja untuk digunakan di dalam dan di luar bangunan (struktur) untuk menentukan karakteristik ketahanan api mereka dalam kondisi api standar.

II. Standar:

2.1 Memenuhi standar uji BS EN 1364-2: 2018 "Pengujian ketahanan api untuk bagian-bagian langit-langit yang tidak tahan beban. Bagian 2".

2.2 Sesuai dengan standar pengujian BS EN 1365-2: 2012 "Pengujian ketahanan api untuk bagian bantalan beban Bagian 2: lantai dan atap".

2.3 Sesuai dengan standar uji BS EN 1365-3:2000 "Pengujian ketahanan api dari elemen bantalan beban Bagian 3: Balok".

2.4 ke standar uji BS EN 1365-4:1999 "Pengujian ketahanan api untuk elemen bantalan beban Bagian 4: Kolom".

2.5 sesuai dengan standar pengujian BS EN 1363-1:2020 "Pengujian ketahanan api Bagian 1: Standar Umum".

2.6 Sesuai dengan standar pengujian BS EN 1366-6: 2004 "Pengujian ketahanan api fasilitas tambahan. Akses tinggi dan lantai berongga".

2.6 Kesesuaian dengan standar BS EN 13381-1:2020 "Metode pengujian untuk menentukan tindakan ketahanan api dari elemen struktural Bagian I Metode untuk perlindungan elemen struktural horisontal".

2.7 Kesesuaian dengan standar BS EN 13381-3: 2015 "Metode pengujian untuk menentukan efek tahan api dari elemen struktural Bagian III Metode untuk perlindungan elemen struktural beton

2.8 Kesesuaian dengan standar BS EN 13381-5: 2014 "Metode pengujian untuk menentukan ketahanan terhadap api elemen struktural Bagian V. Metode untuk perlindungan perakitan beton/piring tekanan

2.9 Kesesuaian dengan BS EN 13381-6:2012 "Metode pengujian untuk menentukan ketahanan api elemen struktural Bagian VI: Metode untuk perlindungan kolom beton pipa baja berongga

2.10 Kesesuaian dengan BS476-20:1987 "Pengujian kebakaran bahan bangunan dan struktur. Bagian 20: Prinsip-prinsip umum metode untuk menentukan ketahanan api elemen bangunan

2.11 Kesesuaian dengan BS476-21:1987 "Pengujian pembakaran bahan bangunan dan struktur. Bagian 21: Metode penentuan ketahanan api dari komponen bantalan beban

2.12 Sesuai dengan BS476-22:1987 "Pengujian pembakaran bahan bangunan dan struktur. Penentuan ketahanan api dari komponen non-bearing".

2.13 Sesuai dengan BS476-23: 1987 "Pengujian pembakaran bahan bangunan dan struktur. Bagian 23: Metode untuk penentuan ketahanan api komponen terhadap struktur

III. Tungku horisontalKeuntungan Utama:

3.1 Satu tungku dapat digunakan untuk beberapa tujuan dan dapat kompatibel dengan beberapa standar.

3.2 Mengadopsi kartu akuisisi presisi tinggi untuk mengumpulkan data dari berbagai aspek seperti suhu, tekanan dan aliran dari setiap jalan, dan menganalisis, memproses dan

kontrol, menghasilkan reproduksi waktu nyata dari informasi nyata pada saat pembakaran, dan hasilnya langsung berasal dari analisis dan penentuan mikro komputer;seluruh mesin mengadopsi semua perangkat berkualitas tinggi untuk memastikan bahwa sistem adalah berkualitas tinggi, operasi kecepatan tinggi dan maju.

3.3 Mengadopsi kartu akuisisi presisi tinggi + modul multi-circuit + PLC + komputer, dan menerapkan mode kontrol otomatis PID, dengan stabilitas, repeatability dan reproduksi yang sangat baik.

3.4 Mengadopsi antarmuka operasi Windows XP dan Lab View, perangkat lunak pengembangan khusus untuk peralatan presisi global, gaya antarmuka segar, indah dan sederhana.Hasil pengukuran ditampilkan secara real time dan kurva sempurna digambar secara dinamis, dan data dapat disimpan, dibaca dan dicetak secara permanen. dengan kecerdasan tinggi, operasi menu dipandu, fitur yang mudah dan intuitif, sehingga hasil tes lebih akurat.

3.5 Kehidupan desain tungku lebih dari 20 tahun, dan tungku dibangun dengan teknologi GOVMARK (Gomak) Amerika.suhu lapisan luar adalah suhu ruangan; umur layanan yang panjang, bahan isolasi lapisan dalam (bagian yang dipakai) mudah diganti.

3.6 Beberapa sistem perlindungan keselamatan termasuk perlindungan termal saluran udara, perlindungan pelepasan tekanan, perlindungan kebocoran, deteksi kebocoran gas, perlindungan keamanan saluran gas,perlindungan keselamatan pembakar dan fasilitas keselamatan lainnya untuk meningkatkan faktor keselamatan dalam semua aspek.

3.7 Udara panas suhu tinggi yang diekstrak dari tungku didinginkan dengan air dan didinginkan dengan udara, dan air menggunakan air sirkulasi, yang meningkatkan konservasi energi.

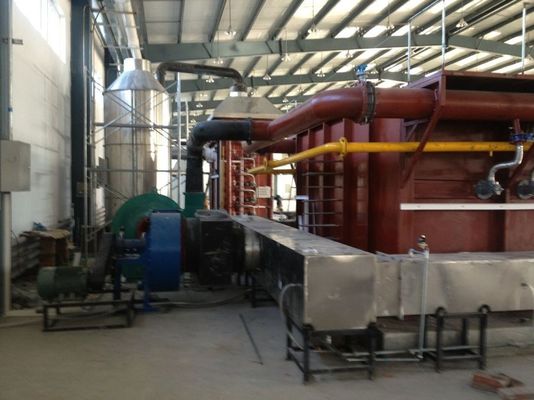

IV Horisontal Furance Desain teknik struktur tungkuLihat Gambar 4

4.1 Konstruksi tungku: Tungku dirancang untuk bertahan lebih dari 15 tahun, dan tungku dibangun menggunakan teknologi GOVMARK (Gomak) dari AS.ketika lapisan dalam 1300°C, suhu lapisan luar adalah suhu ruangan; umur layanan yang panjang, bahan isolasi (bagian yang dipakai) dari lapisan dalam mudah diganti.dari luar ke dalam, adalah sebagai berikut: lapisan pertama adalah rangka baja; lapisan kedua dibangun dengan bata merah sebagai pinggiran; lapisan ketiga adalah asbes tahan api suhu tinggi;lapisan keempat adalah batu bata tahan api; lapisan kelima mengandung zirconium kapas tahan api suhu tinggi, dengan suhu tahan api 1600 °C.

4.2 Bahan tahan suhu tinggi.

4.2.1 batu bata tahan api: suhu penggunaan untuk ketahanan suhu tertinggi 1750 °C, ketahanan suhu tinggi jangka panjang 1600 °C, kepadatan bulk 1,0 g/cm3,Kekuatan kompresi suhu kamar lebih tinggi dari 3.2MPa, 1400 °C perubahan garis refired 0,5%, konduktivitas termal lebih baik dari 0,4W/m - K.

4.2.2 pengikat tahan api industri untuk ikatan: suhu penggunaan 1400°C.

4.2.3 kapas tahan suhu tinggi tungku: menggunakan kapas tahan api suhu tinggi yang mengandung zirconium, ketebalan 50 mm, suhu tahan api 1600 °C,bahan isolasi khusus untuk tungku industri.

4.3 Bahan untuk rangka: pemilihan sesuai dengan "Industrial Furnace Design Manual" (edisi ketiga), Bab 11 - bagian struktural untuk tungku, bagian 3 - pemilihan baja, pilar tungku, pilar sisi,balok kaki lengkungBahan baja tungku: tidak kurang dari Q235; plat baja tungku: ketebalan ≥ 3mm.bahan bodi tungku horizontal menggunakan rangka baja, bisa diganti.

4.4 ukuran tungku: 3000mm (W) * 3000mm (H) * 1500mm (D).

4.5 struktur baja tungku dan perawatan anti korosi pipa: menggunakan tiga lapisan lapisan, semua tahan suhu tinggi anti korosi, lapisan luar hitam dan abu-abu.
