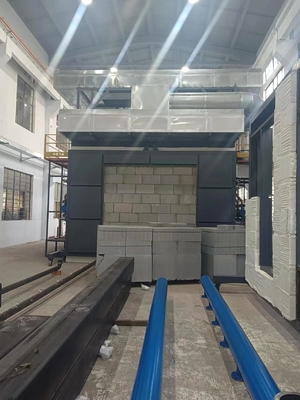

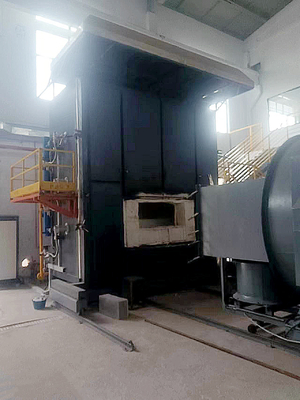

BS EN 1365 Tungku pengujian ketahanan api vertikal untuk dinding bagian bantalan non-bearing

BS EN 1365 Peralatan pengujian ketahanan api di tungku vertikal untuk dinding bagian bantalan non-bearing

BS EN 1365 Tungku vertikal untukUji ketahanan api untuk bantalan non beban Bagian 1 Dinding

I. Lingkup penerapan:

1.1 Berlaku untuk pengujian ketahanan api pintu dan rangkaian rana yang dipasang di bukaan elemen pemisah vertikal; seperti pintu berhalangan, pintu pivot, pintu geser horizontal,pintu geser vertikal, (termasuk pintu geser link dan pintu bagian), pintu bergelombang, pintu geser lainnya, pintu lipat, pintu flap, panel yang dapat dipindahkan di dinding, dll.,serta pengujian ketahanan api pintu bangunan dengan pintu tanpa pintu dan jendela.

II. PengelolaanStandar

2.1 Kesesuaian dengan standar BS EN 1364-1: 2015: "Pengujian ketahanan api untuk bantalan non beban Bagian 1: Dinding

Fitur Kinerja Utama Tungku Vertikal:

3.1 Satu tungku dapat digunakan untuk beberapa tujuan dan dapat kompatibel dengan beberapa standar.

3.2 Mengadopsi kartu akuisisi presisi tinggi untuk mengumpulkan data dari berbagai aspek seperti suhu, tekanan dan aliran dari setiap jalan, dan menganalisis,proses dan kontrol oleh microcomputer untuk menghasilkan reproduksi waktu nyata dari informasi nyata pada saat pembakaran, dan secara langsung memperoleh hasil dengan analisis dan penentuan mikro komputer; seluruh mesin mengadopsi semua perangkat berkualitas tinggi untuk memastikan sistem berkualitas tinggi, operasi kecepatan tinggi dan canggih.

3.3 Mengadopsi kartu akuisisi presisi tinggi + modul multi-circuit + PLC + komputer, dan menerapkan mode kontrol otomatis PID, dengan stabilitas, repeatability dan reproduksi yang sangat baik.

3.4 Mengadopsi antarmuka operasi Windows XP dan LabView, perangkat lunak pengembangan khusus untuk peralatan presisi global, gaya antarmuka segar, indah dan sederhana.Hasil pengukuran ditampilkan secara real time dan kurva sempurna digambar secara dinamis, dan data dapat disimpan, dibaca dan dicetak secara permanen. dengan kecerdasan tinggi, operasi menu dipandu, fitur yang mudah dan intuitif, sehingga hasil tes lebih akurat.

3.5 Kehidupan desain tungku lebih dari 15 tahun, dan tungku dibangun dengan teknologi GOVMARK (Gomak) Amerika.suhu lapisan luar adalah suhu ruangan; umur layanan yang panjang, bahan isolasi lapisan dalam (bagian yang dipakai) mudah diganti.

3.6 Beberapa sistem perlindungan keselamatan termasuk perlindungan termal saluran udara, perlindungan pelepasan tekanan, perlindungan kebocoran, deteksi kebocoran gas, perlindungan keamanan saluran gas,perlindungan keselamatan pembakar dan fasilitas keselamatan lainnya untuk meningkatkan faktor keselamatan dalam semua aspek.

3.7 Udara panas suhu tinggi yang diekstrak dari tungku didinginkan dengan air dan didinginkan dengan udara, dan air menggunakan air sirkulasi, yang meningkatkan konservasi energi.

IV. Tungku vertikal Desain teknik struktur tungku

4.1 Konstruksi tungku: Tungku dirancang untuk bertahan lebih dari 15 tahun, dan tungku dibangun menggunakan teknologi GOVMARK (Gomak) dari AS.ketika lapisan dalam 1300°C, suhu lapisan luar adalah suhu ruangan; umur layanan yang panjang, bahan isolasi (bagian yang dipakai) dari lapisan dalam mudah diganti.dari luar ke dalam, adalah sebagai berikut: lapisan pertama adalah rangka baja; lapisan kedua dibangun dengan bata merah sebagai pinggiran; lapisan ketiga adalah asbes tahan api suhu tinggi;lapisan keempat adalah batu bata tahan api; lapisan kelima mengandung zirconium kapas tahan api suhu tinggi, dengan suhu tahan api 1600 °C.

4.2 Bahan tahan suhu tinggi.

4.2.1 batu bata tahan api: suhu penggunaan untuk ketahanan suhu tertinggi 1750 °C, ketahanan suhu tinggi jangka panjang 1600 °C, kepadatan bulk 1,0 g/cm3,Kekuatan kompresi suhu kamar lebih tinggi dari 3.2MPa, 1400 °C perubahan garis refired 0,5%, konduktivitas termal lebih baik dari 0,4W/m - K.

4.2.2 pengikat tahan api industri untuk ikatan: suhu penggunaan 1400°C.

4.2.3 kapas tahan suhu tinggi tungku: menggunakan kapas tahan api suhu tinggi yang mengandung zirconium, ketebalan 50 mm, suhu tahan api 1600 °C,bahan isolasi khusus untuk tungku industri.

4.3 Bahan untuk rangka: pemilihan sesuai dengan "Industrial Furnace Design Manual" (edisi ketiga), Bab 11 - bagian struktural untuk tungku, bagian 3 - pemilihan baja, pilar tungku, pilar sisi,balok kaki lengkungBahan baja tungku: tidak kurang dari Q235; plat baja tungku: ketebalan ≥ 3mm.bahan bodi tungku horizontal menggunakan rangka baja, bisa diganti.

4.4 ukuran tungku: 3000mm (W) * 3000mm (H) * 1500mm (D).

4.5 struktur baja tungku dan perawatan anti korosi pipa: menggunakan tiga lapisan lapisan, semua tahan suhu tinggi anti korosi, lapisan luar hitam dan abu-abu.

4.5 fondasi tungku uji, gunakan ruang.

4.5.1 Yayasan tungku uji: yayasan diperlukan kuat dan rata, dan tekanan bantalan tanah adalah 750 kg/m2.

4.5.2 Ketinggian lantai yang diperlukan lebih dari 5,5 meter, dan luas penggunaan total area pengujian, ruang kontrol, ruang gas, bagian pemurnian dan bagian pembuatan sampel lebih dari 150 meter persegi.

4.5.3 Persyaratan lingkungan: berventilasi baik dan mudah dioperasikan. Tidak ada bahan mudah terbakar dan peledak di sekitarnya.Disarankan untuk menjauh dari daerah perkotaan dan perumahan dan pabrik struktur baja.
