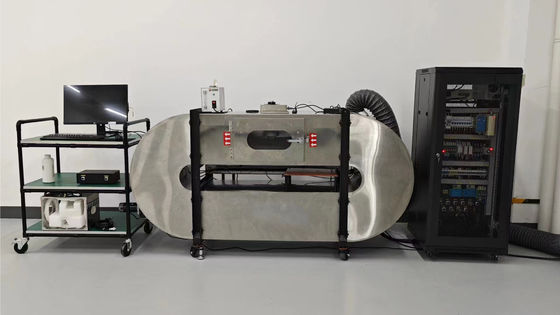

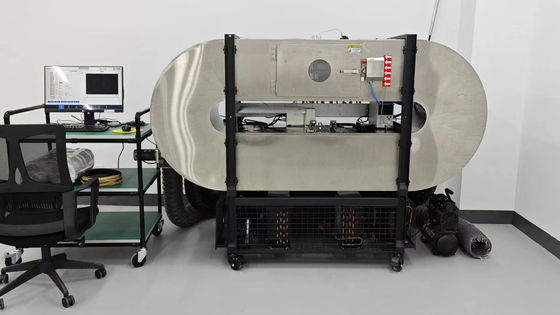

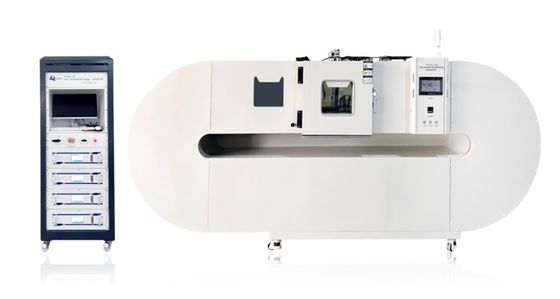

EN54-7/EN14604 Terowongan pengujian detektor asap api

Pengenalan produk

I. Bidang penerapan:

1.1 Berlaku pada bangunan sipil yang dipasang sesuai dengan cahaya yang tersebar,Prinsip cahaya yang ditransmisikan (prinsip fotoelektrik) kerja alarm dari alarm deteksi kebakaran yang mendeteksi asap independen, detektor kebakaran sensor asap tipe titik setiap tes fungsional.

1.2 Item pengujian:

1.2.1 Uji ambang respons

1.2.2 Uji fungsi

1.2.3 Uji pembalikan polaritas

1.2.4 Uji daya

1.2.5 Uji pengulangan;

1.2.6 Uji orientasi;

1.2.7 Uji konsistensi;

1.2.8 Uji aliran udara;

1.2.9 Uji cahaya lingkungan;

1.2.10 Uji suhu tinggi

Standar II

2.1 Mematuhi EN54-7"detektor asap tipe titik": EN14604

III karakteristik teknis utama:

3.1 Kotak cincin: desain modular, dengan sensor pra-lubang, antarmuka kerangka colokan produksi yang disediakan, dengan ruang peningkatan dan perluasan;

3.2 Bagian kontrol: dikembangkan oleh perangkat lunak pengembangan GXWORKS2 dan GOOLMAYHMI, dengan antarmuka yang jelas dan sederhana, dapat secara otomatis mengidentifikasi alarm, perubahan udara, catatan, rotasi sudut otomatis,Pergantian kecepatan angin, dll, dan menampilkan parameter uji seperti kecepatan angin, suhu, konsentrasi, dan tingkat kenaikan asap;

3.3 Densitometer optik: reflektif, desain isolasi getaran, koreksi nol otomatis, koreksi deviasi pengukuran polusi asap otomatis;

3.4 Asap uji: penggunaan generator aerosol parafin cair. distribusi ukuran partikel yang seragam, produksi asap yang stabil, ukuran partikel menyumbang lebih dari 90% dari jumlah partikel asap.Generasi asap otomatis, kontrol loop tertutup dari tingkat asap naik oleh tuan rumah kontrol, secara otomatis menghapus asap yang tersisa dari pipa;

3.5 Kotak masuk angin sirkulasi, pencampuran asap dan pemanasan: enam kipas sirkulasi, kipas menggunakan kontrol PWM, papan pencampuran asap dua lapisan, batang pemanas kontrol SCR;

3.6 Plat angkat bermotor: dikendalikan oleh servo motor, secara otomatis mengontrol azimuth plat angkat instalasi asap, diatur dengan plat adaptor;

3.7 Bagian pertukaran asap dan udara knalpot: dikendalikan oleh kipas aliran tinggi, dengan katup kontrol dikendalikan dengan pelaksanaan program komputer;

3.8 Sistem pengambilan udara: mengadopsi filter multi-lapisan untuk memastikan masuknya udara bersih ke dalam kotak asap;

IV. Parameter teknis utama:

4.1 Komposisi instrumen: terdiri dari kotak cincin, perangkat produksi asap, area uji, pengukuran konsentrasi asap, bagian regulasi aliran udara, dan bagian pengukuran;

4.2 Kotak uji:

4.2.1 Komposisi: terdiri dari area uji, cakram angkat bermotor, bagian pembuangan asap dan pertukaran udara, bagian asupan udara dan bagian pengukuran;

4.2.2 Struktur: struktur kotak hermetik loop tertutup. Kotak terdiri dari tiga lapisan, lapisan dalam adalah foil aluminium, lapisan tengah adalah lapisan isolasi karet-plastik,dan cangkang luar adalah cat baking elektrostatik suhu tinggi.

4.2.3 Spesifikasi: area pengujian adalah 425mm*425mm*1100mm;

4.2.4 Kecepatan aliran udara: 0,8m/s±0,1m/s, 0,2m/s±0,04m/s, 1,0m/s±0,2m/s;

4.3 Perangkat produksi asap:

4.3.1 Asap uji: menggunakan generator aerosol parafin cair;

4.3.2 ukuran partikel: 0,2mm ~ 1,0mm, menyumbang lebih dari 90% dari jumlah partikel asap;

4.3.3 Reproduksi yang baik dan stabilitas distribusi ukuran partikel;

4.3.4 Kecepatan injeksi asap uji ke dalam kotak asap: detektor fotoelektrik (nilai m): 0,015dBm-1 min-1≤Δm/Δt≤0,1dBm-1min-1;

4.3.5 Stabilitas produksi asap dan asap uji: memastikan stabilitas asap uji dengan memantau stabilitas tingkat kenaikan asap dBm-1min-1;

4.3.6 Mode kontrol produksi asap:

4.3.6.1 Mode asap naik: meningkatkan konsentrasi asap secara bertahap sesuai dengan tingkat asap naik yang telah ditetapkan sebelumnya, dan koreksi kecepatan asap naik dalam proses loop tertutup;

4.3.6.2 Mode asap konstan: menjaga nilai konsentrasi asap pada tingkat yang telah ditetapkan setelah asap naik ke konsentrasi konstan,dan tingkat fluktuasi konsentrasi asap konstan tidak lebih dari ±00,01dB/m.

4.4 Pengukuran ambang respons:

4.4.1 Metode pengukuran: ada pengukuran metode optik;

4.4.2 Pengukuran ambang respon dengan metode optik.

4.4.2.1 Prinsip kerja: dengan nilai koefisien sensitif cahaya m (unit dB / m) bahwa detektor moment alarm kepadatan asap, diukur oleh detektor fotoelektrik, yaitu,dengan nilai koefisien sensitif cahaya m (unit dB / m), rumus perhitungan adalah m = (10 / d) lg (P0 / P);

4.4.2.2 Panjang pengukuran optik: tidak lebih dari 1,1 m;

4.4.2.3 Pemancar: panjang gelombang sinar 800nm ~ 950nm;

4.4.2.4 Waktu respons (T90): ≤3 s;

4.4.2.5 Kisaran pengukuran: kisaran koefisien reduksi cahaya 0,001 ~ 1,1 dB/m;

4.4.2.6 Kesalahan pengukuran: (m*5%±0,02) dB/m;

4.4.2.7 Resolusi: 0,001 dB/m;

4.4.2.8 Sebelum setiap pengukuran, pembacaan dari instrumen pengukuran dibandingkan dengan pembacaan di udara bersih (titik nol), dan kesalahan pengukuran adalah ≤ 0,02 dB/m;

4.4.2.9 Sumber cahaya: sumber cahaya inframerah 800 nm ~ 950 nm;

4.4.2.10 penerima: Jepang Hamamatsu tabung cahaya silikon.

4.5 Uji suhu tinggi:

4.5.1 Suhu kerja kotak asap: suhu ruangan ~ 70°C;

4.5.2 Tingkat kenaikan suhu: <1°C;

4.5.3 Daya pemanasan: 3kw;

4.5.3 Keseragaman suhu: penyimpangan dari setiap wilayah pada bagian penampang area uji ≤ 0,2 °C;

4.5.4 Satu tombol memulai, identifikasi alarm otomatis, penyelesaian otomatis rotasi sudut, uji ambang dingin, pemanasan, pelestarian panas, uji ambang suhu tinggi, pencatatan, pengaturan kembali sudut.Kurva suhu, kurva konsentrasi asap, kurva tingkat asap meningkat dapat dilihat;

4.6 Perangkat flash:

4.6.1 Struktur: kotak kubik hexahedral dengan 4 permukaan non-minum dilapisi dengan foil aluminium mengkilap di sisi dalam;

4.6.2 Lampu fluoresen: setiap lampu fluoresen memiliki daya 30 W, suhu warna 3200 K^-4200 K, dan diameter sekitar 380 mm. Mereka dipasang di bagian dalam masing-masing dari 4 permukaan tertutup;

4.6.3 Detektor dipasang di tengah permukaan atas heksahedron sehingga cahaya dapat mencapai detektor dari atas, bawah dan sisi;

4.6.4 Lampu: penuaan pertama 100 jam setelah digunakan, digunakan 2000 jam setelah lampu harus dibuang;

4.6.5 Dimensi eksternal: 380 * 380 * 380mm.

4.7 Bagian kontrol:

4.7.1 terdiri dari dua bagian: layar sentuh dan bagian kontrol komputer;

4.7.2 kurva uji: kurva konsentrasi asap, kurva asap yang naik;

4.7.3 Akses dan pencatatan data: penyimpanan otomatis data uji, maksimum 10000 item per item, dapat membentuk laporan EXCEL;

4.7.4 Pengumpulan data: terdiri dari kartu pengumpulan, modul suhu, modul AD;

4.8 Struktur keseluruhan:

4.8.1 bahan sasis: badan utama dari pelat baja berkualitas tinggi, cat baking elektrostatik suhu tinggi;

4.8.2 Dimensi keseluruhan: panjang * lebar * tinggi 2600mm * 820mm * 1640mm;

4.8.3 Bahan kotak: USU304 # stainless steel, tengahnya kapas isolasi panas 10 mm;

4.8.4 Metode pemasangan: peralatan dilengkapi dengan roda roda (dengan rem), seluruh kotak asap dapat diatur dengan lift keseluruhan (150mm)

4.8.5 Sumber daya: AC220V, total daya 3,5KW.

4.9 Penggunaan lingkungan:

4.9.1 Suhu lingkungan yang berlaku: 13°C~35°C;

4.9.2 Kelembaban relatif yang berlaku: 55% ± 20

4.9.3 Lantai harus datar dan padat;

4.9.4 ventilasi sekitar;

4.9.5 Lingkungan anti getaran, anti cahaya
