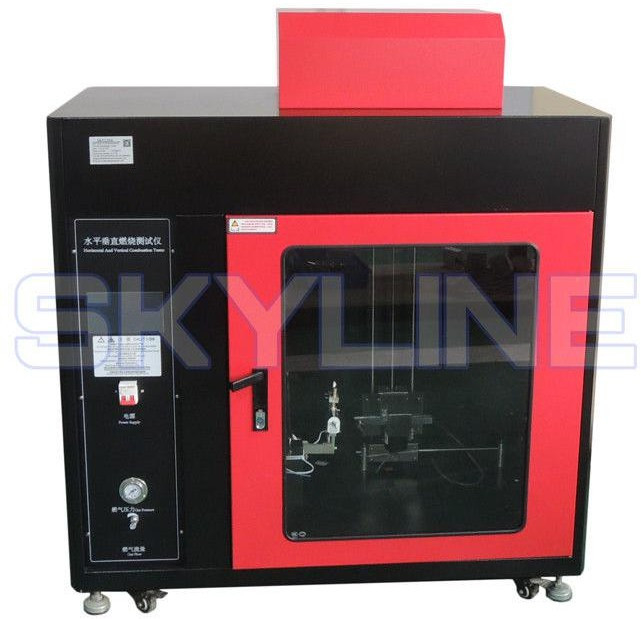

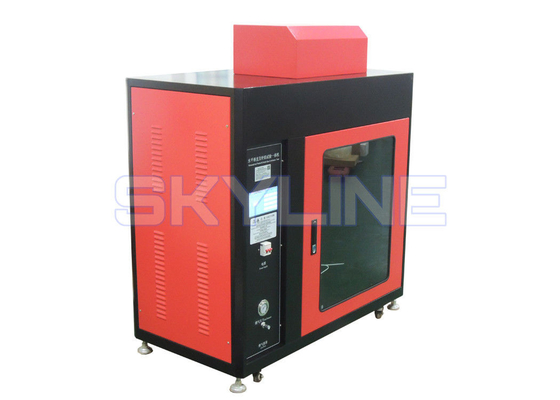

SL-S29 Horizontal-Vertikal Kemampuan terbakar Penguji
Produk Pengantar
Mesin pengujian peradangan horizontal dan vertikal
UL 94 ruang api. ruang api horizontal, ruang api vertikal
Untuk pengujian mudah terbakar dari bahan plastik yang digunakan dalam perangkat dan peralatan listrik konsumen Konstruksi baja tahan karat dengan interior hitam dan jendela geser besar untuk tampilan yang mudah.Termasuk dukungan sampel yang sepenuhnya diatur dan kontrol aliran gas presisi.
Ruang uji ini terutama untuk diameter konduktor lebih besar dari 8 mm (area bagian lebih besar dari 0,5 mm2) atau kurang dari 8 mm (area bagian kurang dari 0.5mm2) dari evaluasi mudah terbakar kawat tunggal dan kabel. Cocok untuk peralatan pencahayaan, peralatan listrik tegangan rendah, peralatan rumah tangga, alat listrik, motor listrik, alat listrik, instrumen elektronik, instrumen listrik,konektor listrik dan aksesori seperti produk listrik dan elektronik dan komponen penelitian, produksi dan departemen inspeksi kualitas.
Standar pengujian
UL 94-2006 IEC 60695-11-3 IEC 60695-11-4
UL94HB: Uji pembakaran horisontal
V-0,1,2: 20mm Vertical Burning Test (Uji Kebakaran Vertikal)
94-5VA,B: 500W ((125mm) Uji pembakaran vertikal 94VTM-0,1,2: Tes pembakaran vertikal bahan tipis
94HBF,94HF-1,2: Uji bahan busa pembakaran horizontal
IEC 60695-11-10:Pengujian bahaya kebakaran - Bagian 11-10: Api uji - Metode uji api horisontal dan vertikal 50 W
IEC 60695-11-20: Pengujian bahaya kebakaran - Bagian 11-20: Api uji - Metode uji api 500 W
IEC 60695-11-4:Pengujian bahaya kebakaran - Bagian 11-4: Api uji - Api 50 W-Aparat dan metode uji konformasional
IEC 60695-11-3:Pengujian bahaya kebakaran - Bagian 11-3: Api uji - Api 500 W-Aparat dan metode uji konformasional
ISO 6722
Parameter teknis
| Jenis |
500W (kelas 5V) |
50W ((HB/kelas V) |
| Api Uji |
500W ((tes pembakaran untuk klasifikasi V-0, V-1, V-2) |
50W ((tes pembakaran untuk klasifikasi V-0, V-1, V-2) |
| Tabung pembakar |
Diameter internal: Φ 9,5 mm±0,3 mm |
Diameter internal: Φ 9,5 mm±0,3 mm, |
| Sudut terbakar |
0°, 20°, 45° |
0°, 20°, 45° |
| Termokopel |
Tipe K (Ni/Cr - Ni/Al) |
Tipe K (Ni/Cr - Ni/Al) |
| Ukuran termokopel |
0.5 mm |
0.5 mm |
| Blok tembaga standar |
9mm±0,01mm, berat:10g±0,05g sebelum pengeboran. |
5.5mm±0.01mm, berat:76g±0.01g sebelum pengeboran. |
| Waktu untuk Peningkatan Suhu |
Dari 100°C±5°C sampai 700°C±3°C;
54s±2s (preset)
|
Dari 100°C±5°C sampai 700°C±3°C;
44s±2s (preset)
|
| Aliran Gas |
965±32ml/menit |
105 ± 10 ml/menit |
| Pasokan Gas |
metana,min.98% kemurnian |
metana,min.98% kemurnian |
| Kolom air |
125m±5mm |
‹10mm |
| Waktu Uji |
54±2s |
44±2s |
| Indikator Tinggi Api |
40 ± 1 mm |
20 ± 1 mm |
| Volume Kamar |
> 0,5m3, interior hitam |
> 0,5m3, interior hitam |
| Sesuai dengan standar |
UL94, IEC60695-11-3, IEC60695-11-20 |
UL94, IEC60695-11-4, IEC60695-11-10 |
| Membakar gas menggunakan gas propana kemurnian tinggi |
gas minyak bumi cair |
| Panjang kabel yang diuji: 600 mm ((24 in) |
Sudut pematukan sampel: 45 derajat |
| Bunsen burner memiliki lubang inlet 13mm dan diameter nominal 10mm (3/8 in), semprot pipa api diameter api luar adalah 100mm (4in) |
Api dalam adalah 50 mm ((1/2in),suhu api dalam setidaknya 900 derajat celcius |
| Api pembakar Bunsen harus ditempatkan di bagian bawah sampel dan tegak lurus pada sumbu sampel |
Ujung bagian dalam api harus berada di titik tengah sampel |
| Pemicu otomatis |
api membakar sampel terus 15 detik dan mati secara otomatis |
| Setelah membakar 15 detik |
akan waktu terus membakar, menyelesaikan waktu terus membakar sampai terus membakar menghancurkan keluar dan menekan tombol berhenti |
|
Gas pembakaran tidak disediakan dengan penguji
|
harus disediakan oleh pelanggan |
Fitur

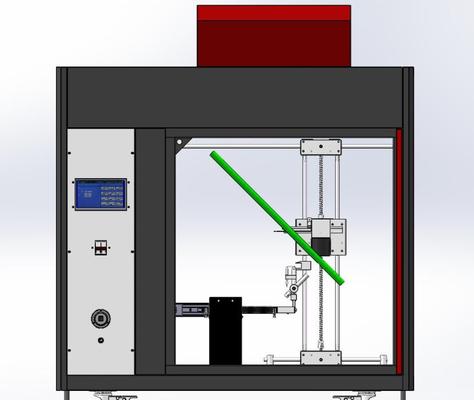

Uji pembakaran vertikal kabel tunggal ditetapkan berdasarkan ukuran Bunsen (burner Bunsen) dan sumber gas spesifik (Bing Wan),sesuai dengan ketinggian api tertentu dan beberapa aplikasi sudut api pada kondisi vertikal dari sampel aplikasi untuk menguji waktu pembakaran, pembakaran, durasi pembakaran dan pembakaran untuk menilai panjangnya mudah terbakar dan bahaya kebakaran.
