Produk

Nama Merek: SKYLINE
Nomor Model: SL-7601S
Moq: 1 set
Ketentuan Pembayaran: T/T (deposit 50%, 50% sebelum pengiriman), L/C
Kemampuan pasokan: 10 SET PER BULAN
Informasi Detail
Tempat asal:
Dongguan, Guangdong, Cina
Sertifikasi:
UL1685-2018, ISO 9001
Pelat Baja Atas Tangga:
610x610x3,2mm
Sumber Pengapian:
Pembakar pita propana 341 x 30 mm, 242 lubang
Standar yang berlaku:
UL 1685-2018
Pengaturan Lubang Pembakar:
242 lubang 1,35 mm dalam 3 baris terhuyung (81/80/81)
Pengukur aliran propana:
Pengukur aliran massa 230 mm3/s
Meter Aliran Udara:
Pengukur aliran massa 1330 mm3/s
Ukuran Internal Ruang (TxLxW):
3353x2438x2438mm
Panjang jalur optik:
910 mm
Struktur kamar:
Pelat baja tahan karat dengan lapisan isolasi termal, bagian dalam dicat hitam
Sumber cahaya:
Lampu halogen kuarsa PHILIPS, 100 W, 12 V DC, 2000-3000 lm
Detektor Cahaya:
fotosel silikon
Menara Pengumpul Asap:
Kubus 914 mm di bagian atas berbentuk kerucut dengan kemiringan 40 derajat
Saluran Pembuangan:
SUS304, ID 405 mm x panjang 5500 mm
Saluran Pembuangan:
SUS304, ID 405 mm x panjang 5500 mm
Tangga Uji:
SUS304, 305 x 76 x 2400 mm, jarak anak tangga 25 mm
Aliran Volume Buang:
0,65 +/- 0,5 m3/dtk
Aliran Volume Buang:
0,65 +/- 0,5 m3/dtk
Pemeriksaan Dua Arah:
0-200 Pa, akurasi +/-1 Pa
Pemeriksaan Dua Arah:
0-200 Pa, akurasi +/-1 Pa
Sensor Suhu:
Termokopel berselubung tipe K, kawat 1,5 mm (GB/T 16839.1-1997)
Sistem Pengendalian:
Perangkat lunak NI LabVIEW + kartu akuisisi data Advantech
Catu daya:
220V / 380V, 50Hz
Kemasan rincian:
Kotak kayu standar ekspor dengan bungkus film dan bahan penyangga
Menyediakan kemampuan:
10 SET PER BULAN
Menyoroti:

UL1685 Vertical Tray Flame Test

,

Real-Time Smoke Obscuration Recording

,

405mm ID Exhaust Duct System

Deskripsi produk

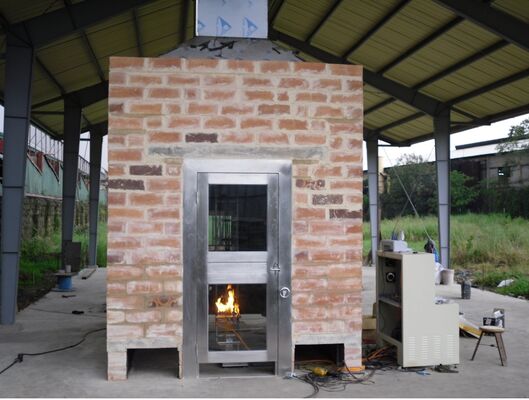

Peralatan Uji Pelepasan Asap Propagasi Api Vertikal Tipe UL1685 untuk Kabel Serat Optik Listrik SL-7601S
SL-7601S adalah sistem uji api skala penuh yang mengevaluasi kinerja propagasi api vertikal dan pelepasan asap kabel listrik dan serat optik sesuai dengan UL 1685-2018 — Standar untuk Uji Propagasi Api Vertikal dan Pelepasan Asap untuk Kabel Listrik dan Serat Optik.
Lingkup Aplikasi
  • Menentukan propagasi api vertikal dan pelepasan asap kabel dan kabel serat optik di bawah standar pembakaran FT4
  • Metode pengujian: kabel diikat secara vertikal pada tangga dan dinyalakan; ketinggian bakar dan produksi asap diperiksa pasca-uji
Parameter Teknis Utama
Ukuran internal ruang uji (T x P x L)3353 x 2438 x 2438 mm
Struktur ruang ujiPelat baja tahan karat dengan lapisan insulasi termal, interior dicat hitam
Menara pengumpul asapMenara kubus 914 mm, bagian atas kerucut 40°
Tangga uji (tray)Tangga SUS304 305 (L) x 76 (D) x 2400 (T) mm, jarak antar anak tangga 25 mm; pelat baja atas 610 x 610 x 3,2 mm
Sumber penyulutanPembakar pita propana, panci baja tahan karat 341 x 30 mm, 242 lubang berdiameter 1,35 mm dalam 3 baris berselang-seling (81/80/81)
Meteran aliran propana / udaraMeteran aliran massa, propana 230 mm³/s, udara 1330 mm³/s
Sistem optikSumber cahaya halogen kuarsa (100 W, 12 V DC, 2000-3000 lm) dan sel fotolistrik silikon, jalur optik 910 mm; transmisi cahaya 0%-100%
Saluran pembuanganSUS304, ID 405 mm x 5500 mm, bagian lurus 3600 mm
Laju aliran pembuangan0,65 ± 0,5 m³/s
Probe dua arahRentang 0-200 Pa, akurasi ±1 Pa
Sensor suhuTermokopel berselubung tipe K, diameter kawat 1,5 mm (GB/T 16839.1-1997)
Kontrol & akuisisi dataPerangkat lunak NI LabVIEW dan kartu akuisisi data Advantech; kurva waktu nyata, perekaman otomatis, dan pencetakan laporan
Catu daya220 V / 380 V, 50 Hz
Komposisi Sistem
Ruang uji, menara pengumpul asap, saluran pembuangan, sumber penyulutan, tangga uji, sistem pengukuran optik, dan unit akuisisi & pemrosesan data.
