Produk

Nama Merek: SKYLINE
Nomor Model: SL-1666
Moq: 1 set
Ketentuan Pembayaran: T/T (deposit 50%, 50% sebelum pengiriman), L/C
Kemampuan pasokan: 20 set per bulan
Informasi Detail
Tempat asal:
Dongguan, Guangdong, Cina
Sertifikasi:
UL1666, ISO 9001
Standar yang berlaku:
UL 1666
Lapisan Kamar:
3 lapis, dalam 1,22 x 2,44 m
Ketinggian Lapisan:
Terbawah 1,22 m, pertama 3,66 m, kedua 2,24 m
Bahan Kamar:
Dinding bata tebal 203 mm, lantai interlayer beton 127-203 mm
Pembukaan Antar Lapisan:
305 x 610 mm, 203 mm dari dinding belakang, 102 mm dari dinding samping
Akses Pintu:
Pada lapisan pertama dan kedua
Pencahayaan internal:
Lampu tahan ledakan suhu tinggi
Pengukuran suhu:
Termokopel tipe OMEGA K AS, 28 AWG, hingga 700 C, akurasi 0,1 C
kipas sentrifugal:
1,5 KW
Kontrol Kecepatan Kipas:
Inverter frekuensi Taiwan Taian
pengukuran aliran udara:
Pengukur aliran dua arah dengan termokopel dan sensor tekanan diferensial mikro
Pembakar:
Kepala pembakar baja 1/2 inci, pelat penyebar api 6,4 mm (mesin CNC)
Pengapian:
Penyala silikon nitrida, 24 V, memanas hingga 800-1000 C dalam hitungan detik
Kereta Gas:
Peredam Ito Mirai Jepang, katup solenoid Yataike, filter Guilong Italia, pengontrol aliran massal AL
Pengontrol Aliran Massa:
ALICAT AS, 0-3,5 g/s, +/- 0,8%, keluaran 0-5 V
Akuisisi Data:
Advantech ADAM-4520/4117/4118, OMRON CP1H-XA40DR-A + CP1W-TS004
Pelepasan Panas Pembakar:
154,5 kW, pengujian 30 menit
Konstruksi Sipil:
Infrastruktur disediakan oleh pelanggan
Kemasan rincian:
Kotak kayu standar ekspor dengan bungkus film dan bahan penyangga
Menyediakan kemampuan:
20 set per bulan
Menyoroti:

CMR Vertical Shaft Cable Rating

,

154.5kW Multi-Cable Burner Test

,

Silicon Nitride Auto-Ignition System

Deskripsi produk

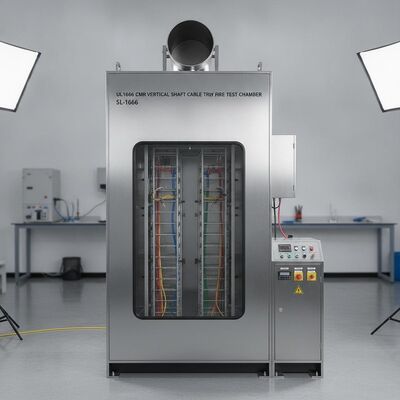

UL1666 CMR Vertikal Shaft Kabel Tray Fire Test Chamber untuk Sertifikasi Kabel Flame Retardant
PeraturanSL-1666Kamar uji kabel CMR mereproduksi kondisi pembakaran dari beberapa kabel yang dipasang secara vertikal di poros berventilasi dan mengevaluasi kinerja tahan api mereka sesuai denganUL 1666Hasil lulus dinilai sebagai kelas CMR.
Beberapa sampel ditempatkan pada poros vertikal dan pembakar dengan pelepasan panas154.5 kWKriteria lulus: nyala api tidak boleh menyebar ke bagian atas ruangan setinggi 12 kaki dan suhunya tidak boleh melebihi 454,4°C.Ketumpatan asap tidak termasuk dalam uji ini.
Ruang pengujian pembakaran
Struktur Kamar 3 lapisan, internal 1,22 x 2,44 m; lapisan bawah setidaknya 1,22 m tinggi, lapisan pertama 3,66 m tinggi, lapisan kedua 2,24 m tinggi.
Bahan Bangunan Dinding dibangun dari bata tebal 203 mm, lantai interlayer beton tuang tebal 127-203 mm.
Pembukaan Interlayer 305 x 610 mm, 203 mm dari dinding belakang dan 102 mm dari dinding samping.
Pembukaan atas Pelabuhan knalpot di bagian atas untuk pelepasan asap selama tes.
Akses & Pencahayaan Pintu akses pada lapisan pertama dan kedua untuk memasang spesimen dan termokopel; pencahayaan tahan ledakan suhu tinggi internal.
Pengukuran Suhu US OMEGA K-type thermocouple, 28 AWG, dinilai hingga 700 ° C, akurasi 0,1 ° C, dipantau melalui perangkat lunak.
Catatan: konstruksi sipil / infrastruktur yang disediakan oleh pelanggan.
Sistem pasokan udara
  • 1.5 kW kipas sentrifugal yang menyediakan volume udara uji standar yang diperlukan
  • Taiwan Taian inverter frekuensi untuk mengatur kecepatan kipas dan volume udara kamar kontrol
  • Meter aliran bidirectional dengan termokopel dan sensor tekanan diferensial mikro untuk mengukur dan menampilkan aliran udara masuk
Sumber pembakaran
  • Burner: kepala burner baja 1/2 inci dengan pelat penyebaran api baja 6,4 mm, mesin CNC untuk dimensi standar
  • Pemanasan: pemicu silikon nitrida, 24 V, memanaskan ke 800-1000 °C dalam beberapa puluh detik; dikendalikan oleh perangkat lunak
Sistem Pasokan Gas
  • Kereta gas termasuk Jepang Ito Mirai katup pengurangan tekanan, Taiwan Yataike katup solenoid, katup kontrol gas, Italia Guilong filter gas,Taiwan Yataike oil-water separator dan US ALICAT gas mass flow controller, dipasang di kabinet kontrol grid logam
  • Pengontrol aliran massa: US ALICAT, kisaran 0-3.5 g/s, akurasi ±0.8%, output 0-5 V, diatur perangkat lunak
  • Waktu pembakaran dan parameter lainnya diatur melalui perangkat lunak
Sistem Akuisisi Data Komputer
Papan akuisisi Taiwan Advantech: ADAM-4520, ADAM-4117, ADAM-4118 x2, dengan pengontrol OMRON CP1H-XA40DR-A dan modul suhu CP1W-TS004.menampilkan 8 termokopel pada lapisan kedua dan 1 pada lapisan pertama, secara otomatis menilai apakah suhu ruangan memenuhi persyaratan sebelum pengujian, dan menampilkan kecepatan udara dan kecepatan knalpot.
